Компоненты технологии ВIM
Усовершенствования, связанные с API и таблицами ввода
Расширены возможности средств автоматизации для создания модели и доступа к результатам расчета. Что позволяет разрабатывать собственные модули при помощи API. Например, построение сложных объектов, автоматизация рутинных операций и получение данных по архитектурным или расчетным моделям для их передачи в любое другое программное обеспечение и наоборот.

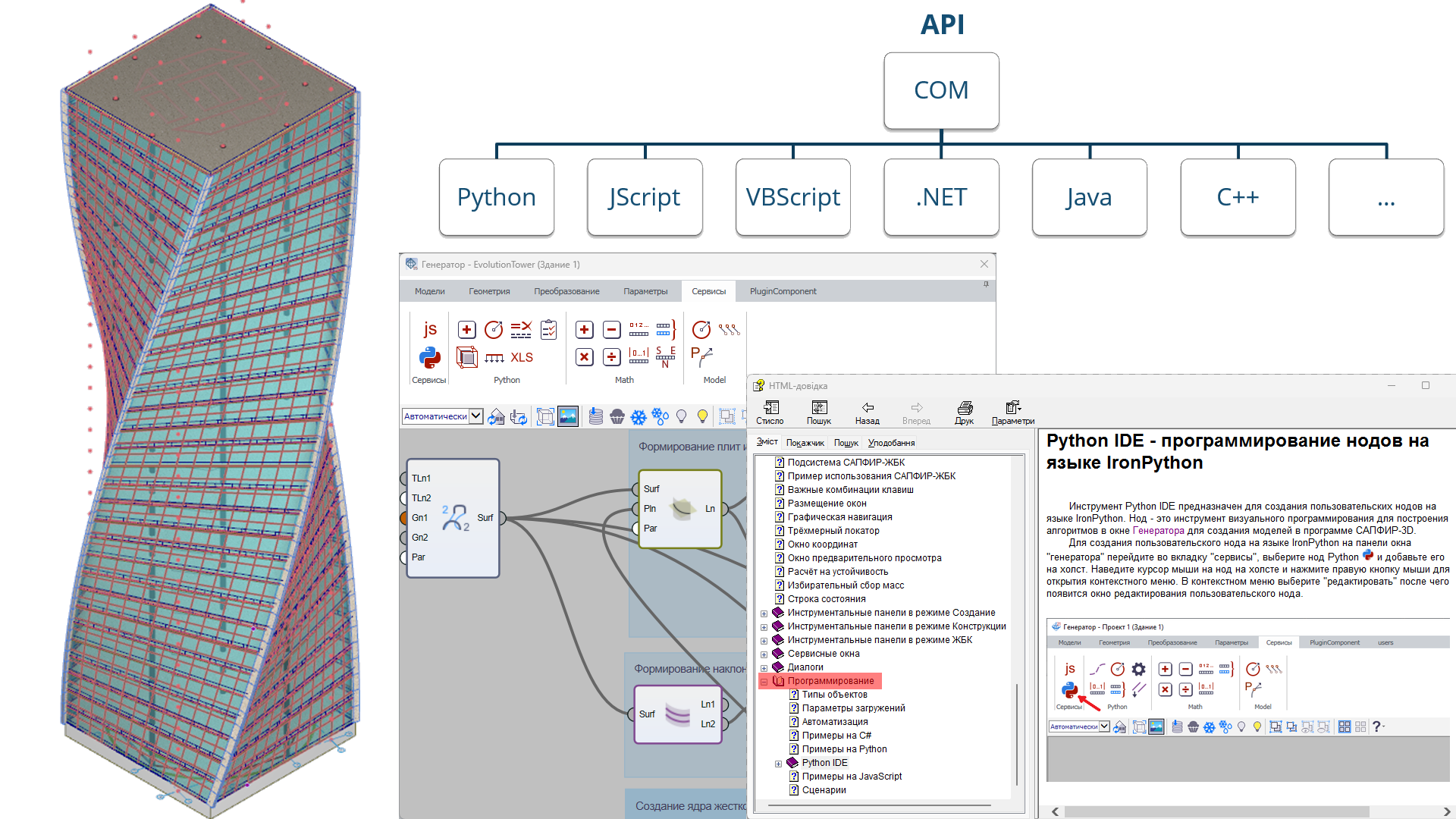

Создание плагинов к LIRA-CAD и пользовательских нодов для Генератора
Добавлены новые таблицы ввода для задания/корректировки данных: дуговые координационные оси; типы заданного армирования (ТЗА) и назначение на элементы схемы; исходные данные для динамических загружений; избирательный учет масс в элементах; эксцентриситеты приложения масс; нагрузки; нагрузки-штамп; нагрузка на фрагмент; стержневые аналоги; пластинные аналоги.
Напомним, что Таблицы ввода можно применять как альтернативный способ задания и корректировки данных расчетных моделей, импорта данных из других программ, частичного копирования или обновления модели – с помощью пользовательского интерфейса или программно, через технологию COM.

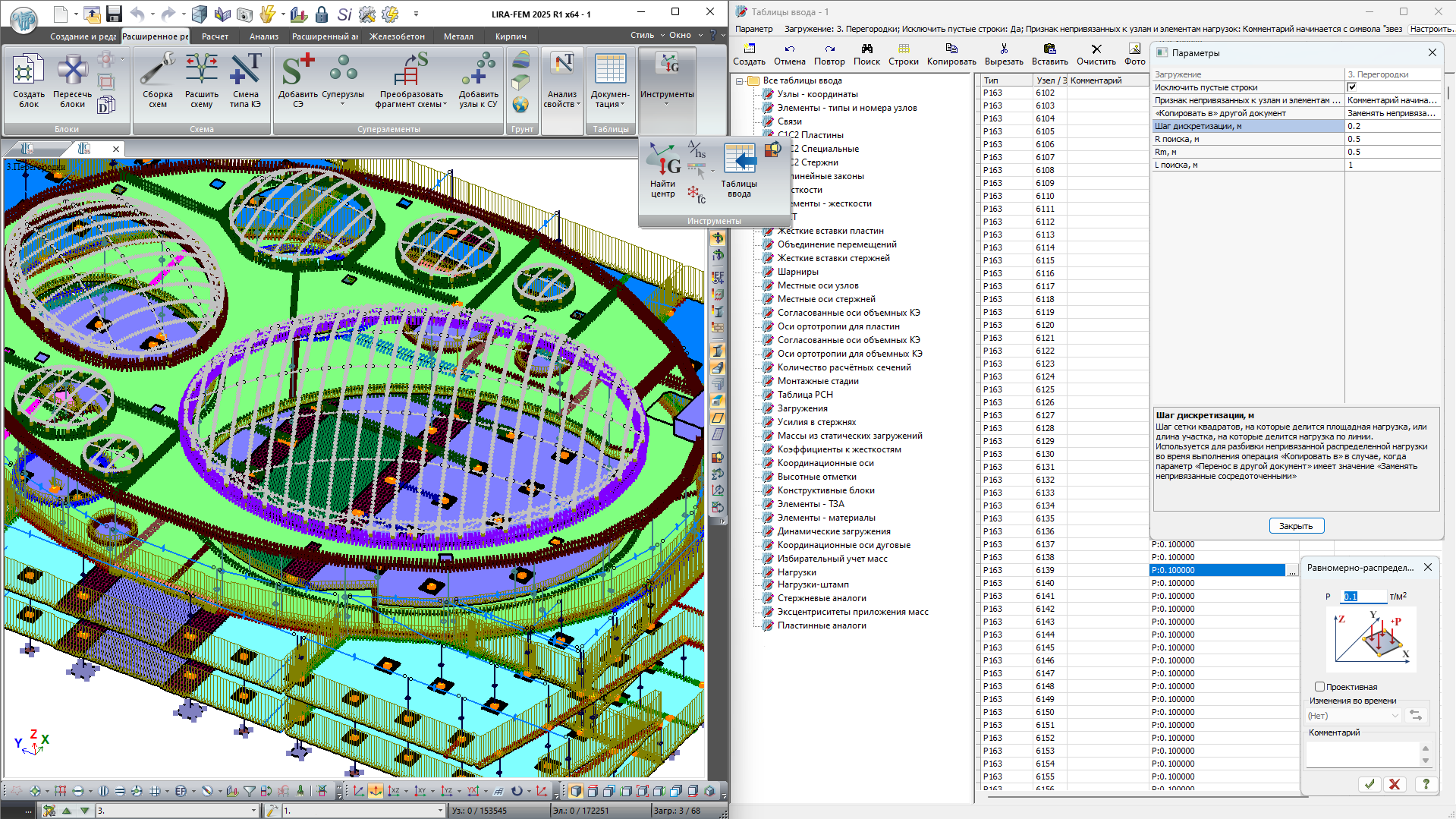

Таблицы ввода Нагрузки
Усовершенствования во взаимодействии с Autodesk Revit

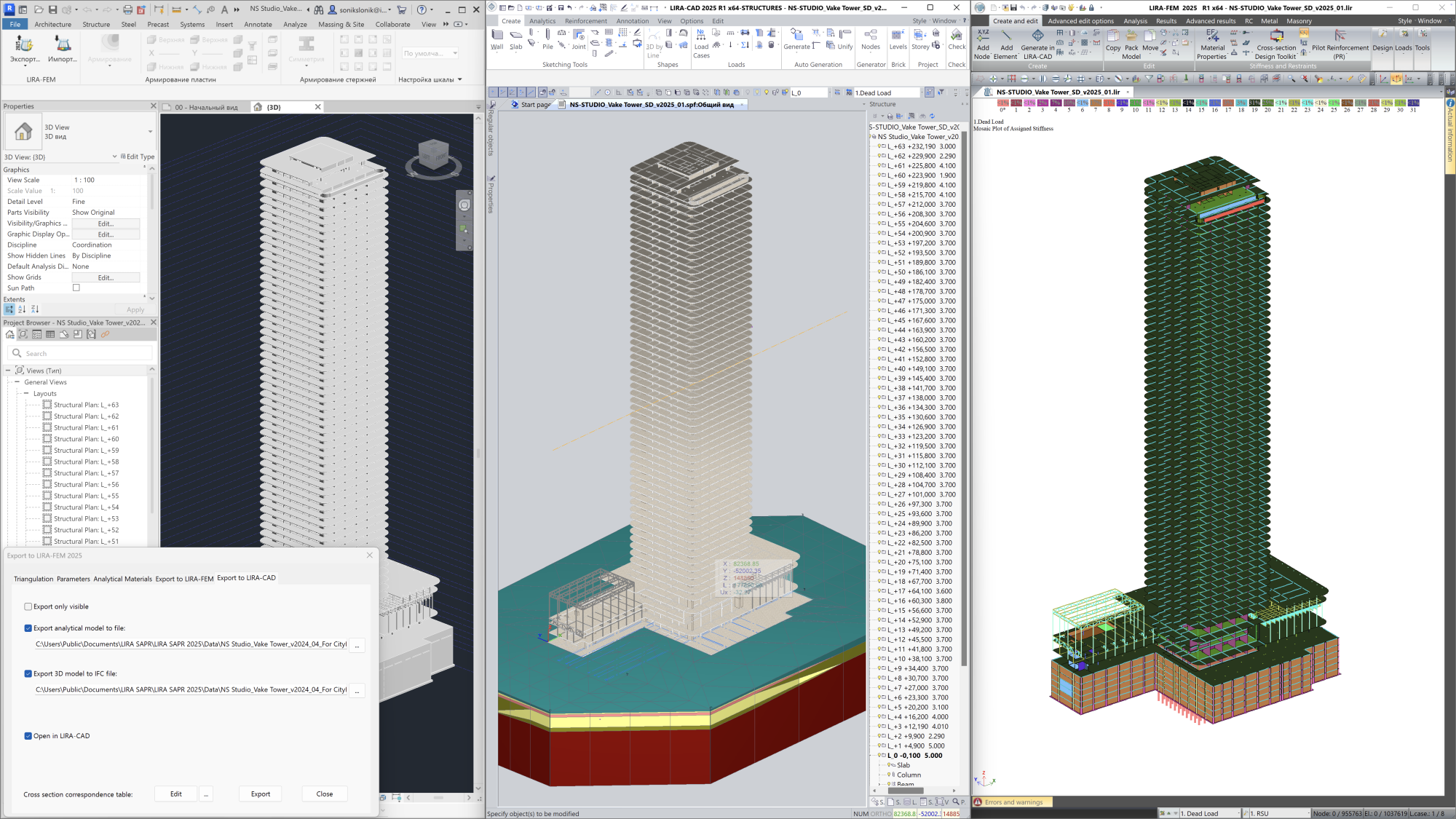

Создан двусторонний конвертер для интеграции Autodesk Revit 2025 и LIRA-FEM, обеспечивающий полноценный обмен данными между программами. Благодаря этому инженеры могут эффективно передавать и синхронизировать модели, что позволяет выполнять комплексные расчеты и проектирование металлических и железобетонных конструкций.
Интеграция Autodesk Revit 2025 и LIRA-FEM
Ключевые возможности и улучшения:
Импорт модели с актуализацией всех конструкции в модели:
Пользователи могут импортировать модель в существующее здание и заменить старую конструкцию на актуальную версию, что помогает поддерживать синхронизацию на разных этапах проектирования.
Импорт нескольких заданий в одном проекте:
Поддерживается импорт нескольких проектных заданий в рамках одного проекта, что упрощает работу с комплексными моделями и улучшает координацию между различными разделами.
Усовершенствованный механизм преобразования объектов:
Внедрен улучшенный алгоритм, который позволяет преобразовывать объекты общего назначения в конструктивные элементы, совместимые с требованиями LIRA-CAD, ускоряя процесс интеграции данных.
Настройка параметров материалов и сечений:
Реализована возможность задавать параметры материалов и поперечных сечений для каждой группы элементов поэлементно. Это обеспечивает большую гибкость в моделировании и расчетах, позволяя адаптировать проект к специфическим требованиям.
Механизм сортировки и анализа данных в диалоге:
Добавлена функция сортировки по столбцам в диалоге импорта, что облегчает анализ и корректировку данных, улучшая удобство работы с большими объемами информации.
Отображение количества элементов по группам:
В интерфейсе добавлен столбец, отображающий количество элементов, принадлежащих определенным группам по материалам или сечениям, что позволяет быстро оценить объем и состав проекта.
Гибкая настройка дополнительных параметров:
Инструмент импорта позволяет настраивать такие свойства, как IFC-идентификатор, интерпретация, маркировка и наименование, что повышает точность передачи данных и улучшает взаимодействие с другими участниками проекта.
Улучшенный механизм формирования этажей:
Обновлен алгоритм создания этажей для импортируемых зданий, в которых отсутствует информация о этажах или плиты расположены на промежуточных отметках между уровнями. Это обеспечивает корректное формирование этажности и облегчает дальнейшую работу с моделью.
Экспорт модели в файл формата IFC
В программе реализован экспорт модели в IFC формат, который поддерживает гибкую настройку и позволяет адаптировать экспортируемые данные под требования проекта.
Данный инструмент предоставляет следующие возможности:
Выбор объектов для экспорта:
Экспорт всех объектов модели.
Экспорт выбранных объектов, что удобно для передачи только отдельных частей проекта.
Экспорт выделенных и видимых объектов, с учетом текущего вида модели на экране.
Реперная привязка зданий:
При экспорте можно задать точные координаты реперных привязок для зданий, что гарантирует корректное позиционирование моделей в общем проекте и облегчает интеграцию с другими программами и участниками.
Настройка параметров экспорта:
Инструмент позволяет гибко выбирать параметры, которые необходимо экспортировать для каждого элемента. Это включает геометрические характеристики, физические свойства, материалы и другие данные, важные для точного описания модели.
Сохранение пресетов настроек:
Для удобства работы можно сохранить пресеты настроек экспорта. Это дает возможность повторно использовать заранее настроенные параметры при следующих операциях экспорта, экономя время и снижая вероятность ошибок при настройке.
Пользовательские данные:
Добавлен инструмент Пользовательские данные, позволяющий создать набор дополнительных параметров, которые можно контролировать в процессе работы.
Эти параметры также передаются в формате IFC и могут быть интегрированы с другими программами, обеспечивая полное соответствие данных на всех этапах проектирования.
Усовершенствования, связанные с экспортом/импортом DWG
В LIRA-CAD значительно улучшен инструмент для импорта DWG-файлов. Теперь инструмент позволяет более тщательно настраивать параметры при импорте, а также создавать новые объекты, адаптированные для использования в LIRA-CAD.
Ранее разработанная технология импорта DWG из одного файла получила высокие оценки от пользователей. В новом обновлении этот функционал был дополнительно улучшен для повышения удобства и эффективности работы.

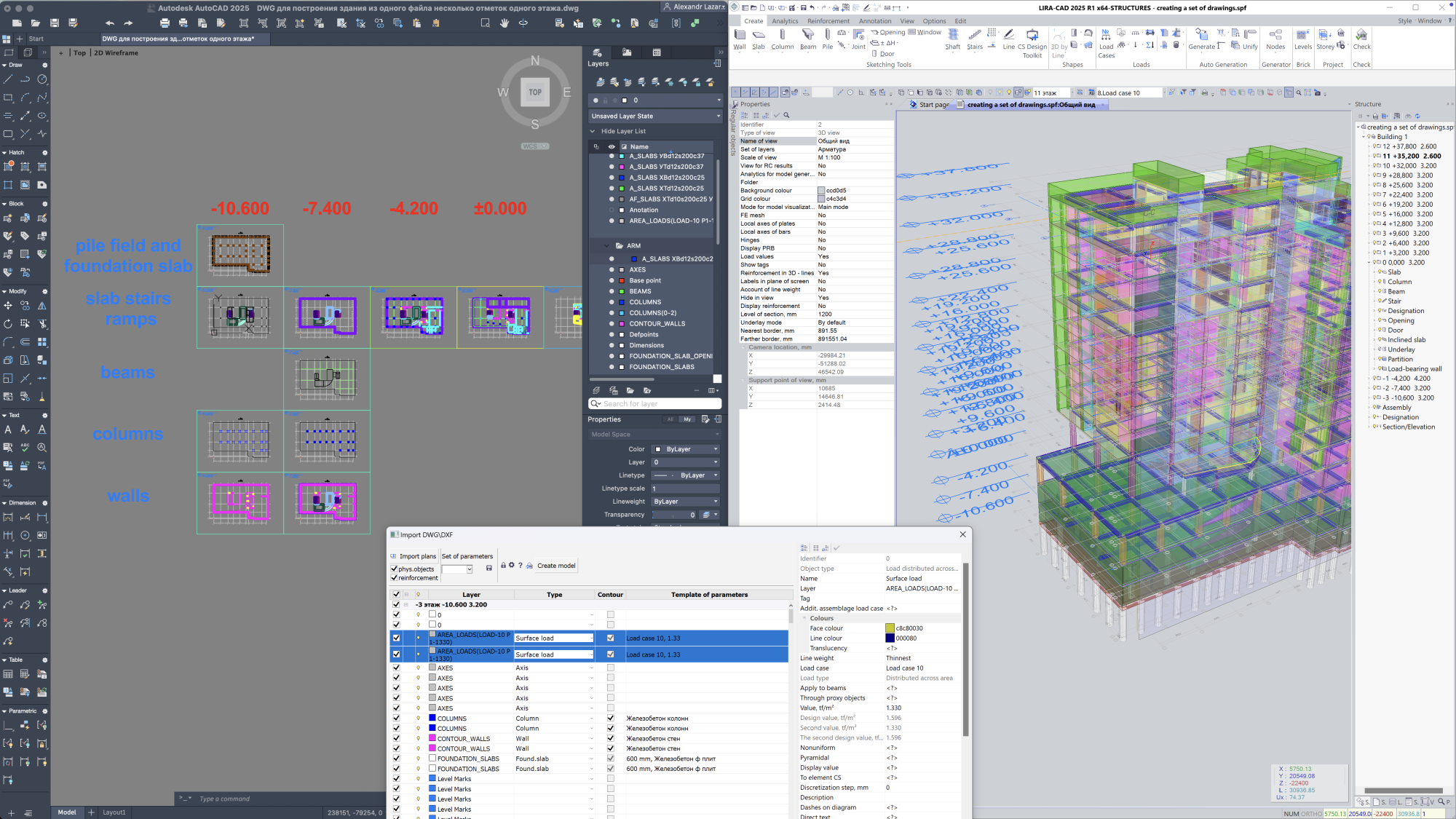

Импорт DWG-файлов
Многослойные чертежи для одного этажа:
В предыдущих версиях все конструктивные элементы располагались на одном чертеже, что иногда приводило к загроможденности данных. В обновленной версии пользователи могут создавать несколько чертежей для одного этажа, распределяя конструктивные элементы по категориям. Например:
Отдельный чертеж для свайного поля и фундаментной плиты.
Отдельный чертеж для колонн и стен.
Отдельный чертеж для балок и плит.
Преимущества нового подхода:
Такой способ ввода данных делает процесс более структурированным и уменьшает вероятность ошибок за счет снижения информационной перегрузки на чертежах. Разделение по категориям элементов также облегчает поиск и редактирование нужных объектов.
Соответствие привычной практике проектирования:
Новый подход приближен к стандартной технологии формирования рабочих чертежей, когда однотипные элементы отображаются на отдельных листах. Это сокращает время работы, снижает риск ошибок и делает процесс ввода данных более интуитивным, не требуя переобучения специалистов.
Усовершенствования в Генераторе
В систему Генератор были добавлены новые ноды, расширяющие его функциональные возможности:

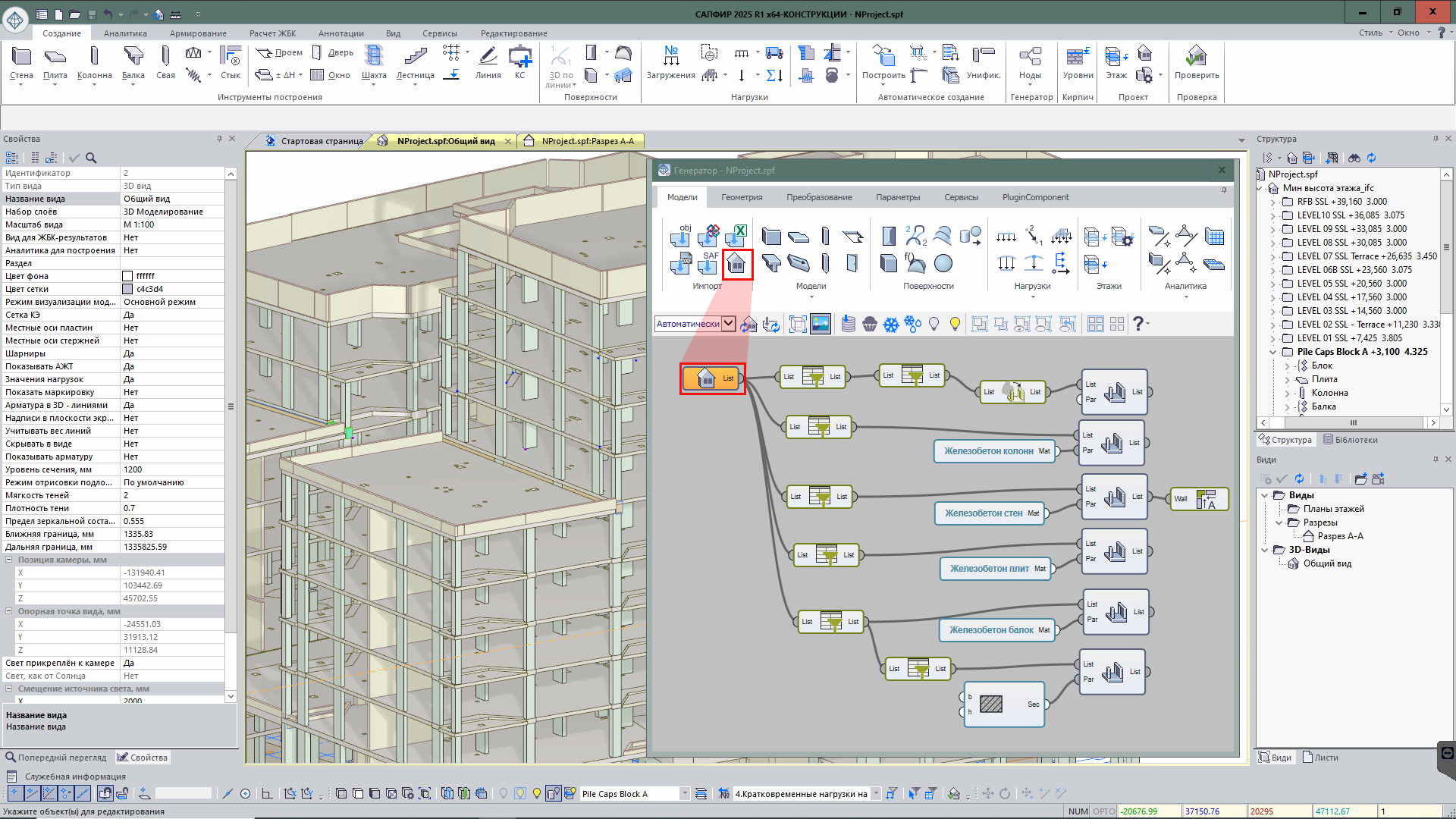

Новый нод Объекты проекта: хранит полную информацию о всех объектах проекта, облегчая управление данными на всех этапах проектирования. Позволяет быстро находить и выбирать элементы по заданным критериям, таким как тип, свойства или расположение.
Нод Объекты проекта
- Сосредоточенная нагрузка в точке: нод позволяет задавать точечные нагрузки в конкретных местах конструкции. Пользователь может определить не только координаты места приложения, но и задать направление воздействия с помощью вектора, а также установить интенсивность нагрузки.
- Формирование линейных нагрузок по заданной линии: данный нод реализует процесс определения необходимой интенсивности и приложения нагрузки к объектам. Пользователь может задать линию, вдоль которой будет распределяться нагрузка, и выбрать элементы конструкции, такие как стержни, на которые эта нагрузка будет направлена. Для точного моделирования можно настроить направление распространения нагрузки, указав соответствующий вектор. После задания всех параметров нагрузка визуально отображается на модели, что позволяет убедиться в правильности ее применения и при необходимости внести корректировки.
- Фрагментация контура (Contour fragmentation): нод разбивает (разрезает) сложный замкнутый контур на квадратные контуры, сторона которого равна заданному шагу фрагментации. Этот инструмент особенно полезен при необходимости аппроксимации криволинейных контуров для дальнейшего анализа или обработки.
- Продвинутое создание этажей по высоте и количеству: этот нод предоставляет гибкие инструменты для моделирования этажности здания с учетом высоты и числа этажей. Эта функция очень популярна среди пользователей, которые выразили желание ее дальнейшего развития. Новый нод уменьшает необходимость ввода дополнительных нодов, ранее использовавшихся для описания количества этажей и их высоты; теперь вся эта информация удобно расположена в одном ноде.

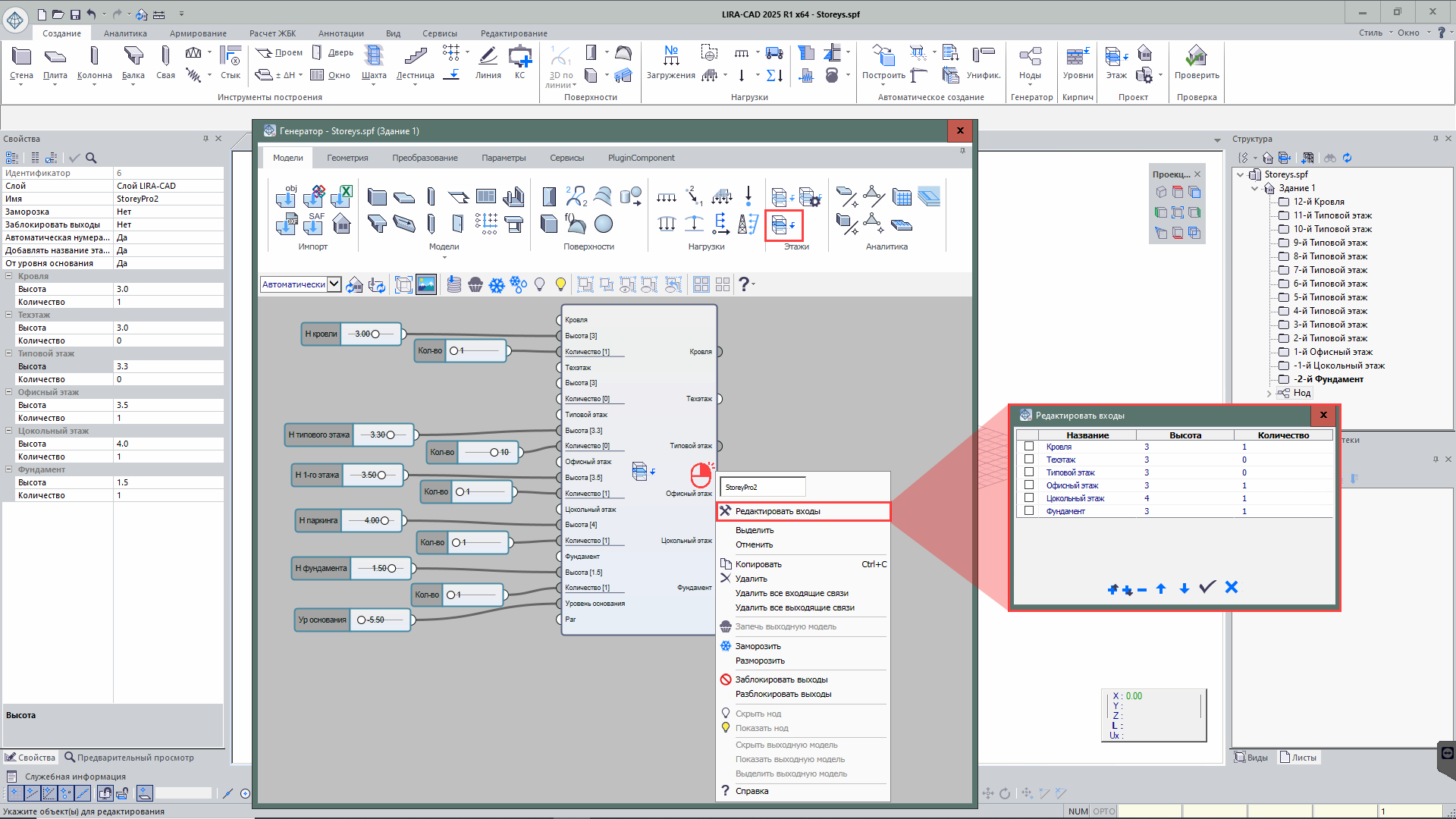

Нод Создание этажей
- Определение центра масс и вектора нормали контура: добавляет возможность вычислять центр масс и нормальный вектор для контуров.

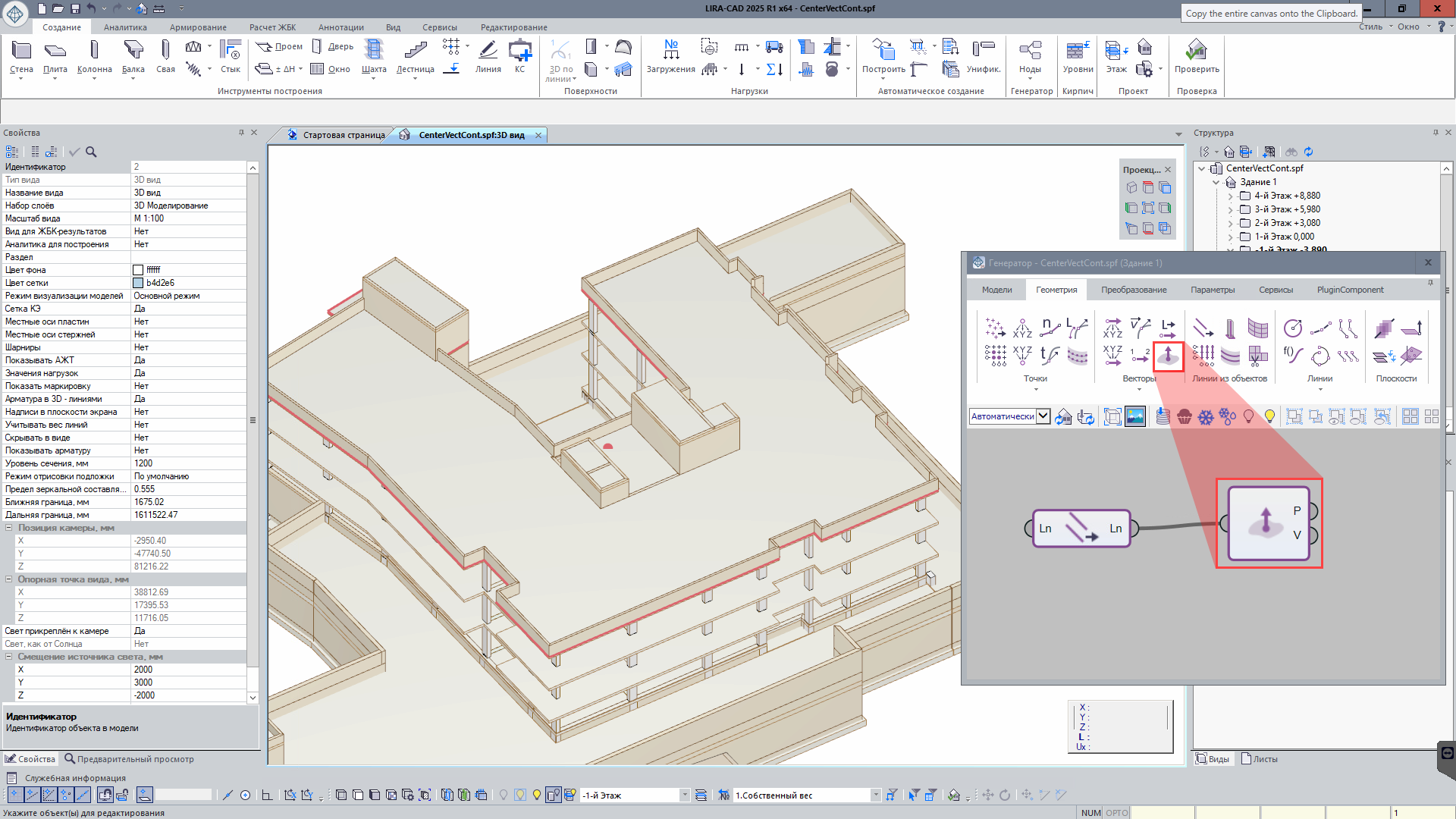

Нод Определение центра масс и вектора нормали контура
- Расширенный функционал инструмента Блок нодов: теперь поддерживает вложенные блоки, позволяя помещать один блок внутрь другого.
- Векторное произведение и угол между векторами: этот нод расширяет возможности работы с векторами, позволяя выполнять дополнительные математические операции. Кроме того, функция вычисления угла между векторами позволяет анализировать относительную ориентацию элементов в пространстве.
- Значение графика функции: данный нод предназначен для вычисления значений функции в заданных точках на основе предоставленного графика. Он позволяет получить значения Y для определённых значений X, используя заданные данные функции. Использование данного нода позволяет эффективно получать значения функций в произвольных точках, что особенно полезно когда необходимо интерполировать или экстраполировать данные между известными точками.
- Создание сегментов между всеми точками массивов Р0 и Р1: этот нод автоматизирует процесс создания сегментов между множествами точек, позволяя соединить каждую точку из массива Р0 с каждой точкой из массива Р1. Это значительно упрощает построение сложных геометрических конструкций, где требуется связать множество точек между собой.
- Новый нод Туннель: решает проблему запутанных соединений в сложных схемах, предоставляя беспроводной способ передачи данных между элементами. Соединения создаются автоматически на основе совпадения ключевых имен, упрощая структуру модели и облегчая работу с элементами, расположенными на значительном расстоянии на холсте.

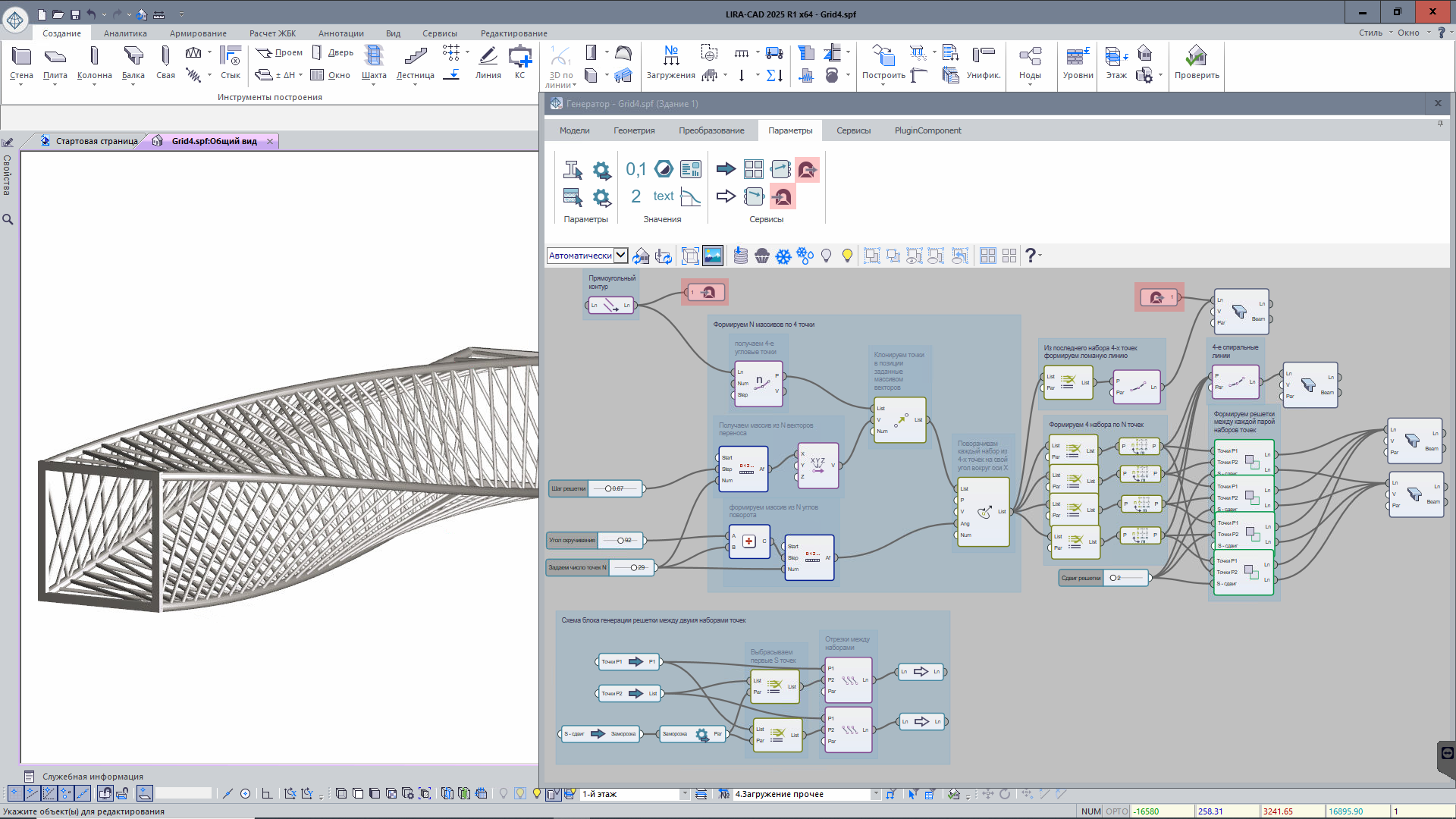

Новый нод Туннель
Новый нод Мультиплексор: оптимизирует работу с вариативными моделями, позволяя создавать и управлять несколькими вариантами конструктивных решений в одном проекте без дублирования файлов.
Быстрая замена конструктивных элементов: легко заменять элементы на основе линии и исходного объекта.
Изменение характеристик однотипных элементов: работать с одним типом элемента, изменяя его характеристики в разных вариантах.
Удобное управление вариантами: многоуровневый подход облегчает контроль и модификацию параметров без необходимости переключения между разными файлами.
Новые ноды Трещина в плите и Трещина в стене:
позволяет смоделировать повреждения/дефекты в строительных конструкциях с использованием специальных КЭ. Пользователь может задать линию, которая повторяет траекторию образования трещины. Затем настроить шаг, жесткости и положение ЛСК специальных КЭ для моделирования повреждения.
Нод Трещина в плите
- В свойствах нода Фильтровать элементы заданного слоя теперь вместо диалогового окна отображается удобный выпадающий список со всеми загруженными слоями модели. Это изменение позволяет быстрее выбирать нужный слой и значительно ускоряет рабочий процесс.
- В ноде создания свай по точкам теперь доступна возможность выбора любого поперечного сечения из библиотеки LIRA-CAD. Это улучшение позволяет более точно моделировать расчетную модель и снижает необходимость ручного редактирования при отсутствии некоторых параметров в нодах.
- В ноде Импорт DXF/DWG файлов теперь доступна функция группировки и разделения типовых этажей. Это позволяет упростить и ускорить ввод конструктивных объектов, если они одинаковы на стандартных этажах. При разделении сохраняется гибкость для добавления конструктивных элементов с индивидуальными особенностями на однотипные этажи, обеспечивая при этом удобство и эффективность работы с данным нодом. А режим подложки по этажам, обеспечит автоматическое создание этажей по количеству типовых подложек в файле, а также размещение на них подложек и их выравнивание в плане по заданным базовым точкам.
- В ноде Симметрия объектов относительно плоскости/линии обновлены алгоритмы работы и оптимизированы процессы генерации моделей при использовании его функций.
Усовершенствования во взаимодействии с Rhino (Grasshopper)
Адаптация плагина для интеграции LIRA-CAD 2025 с Rhino 8 (Grasshopper)
Адаптирован плагин для двусторонней интеграции между LIRA-CAD 2025 и Rhino 8 (Grasshopper). Эта технология позволяет не только импортировать сложные геометрические формы из Grasshopper и преобразовывать их в конструктивные объекты LIRA-CAD, но и выполнять обратную передачу данных. Конструктивные объекты LIRA-CAD могут служить основой для создания геометрии в Grasshopper, что позволяет учитывать реальное расположение элементов конструкции и использовать их геометрию для точного моделирования дополнительных частей здания в Grasshopper.

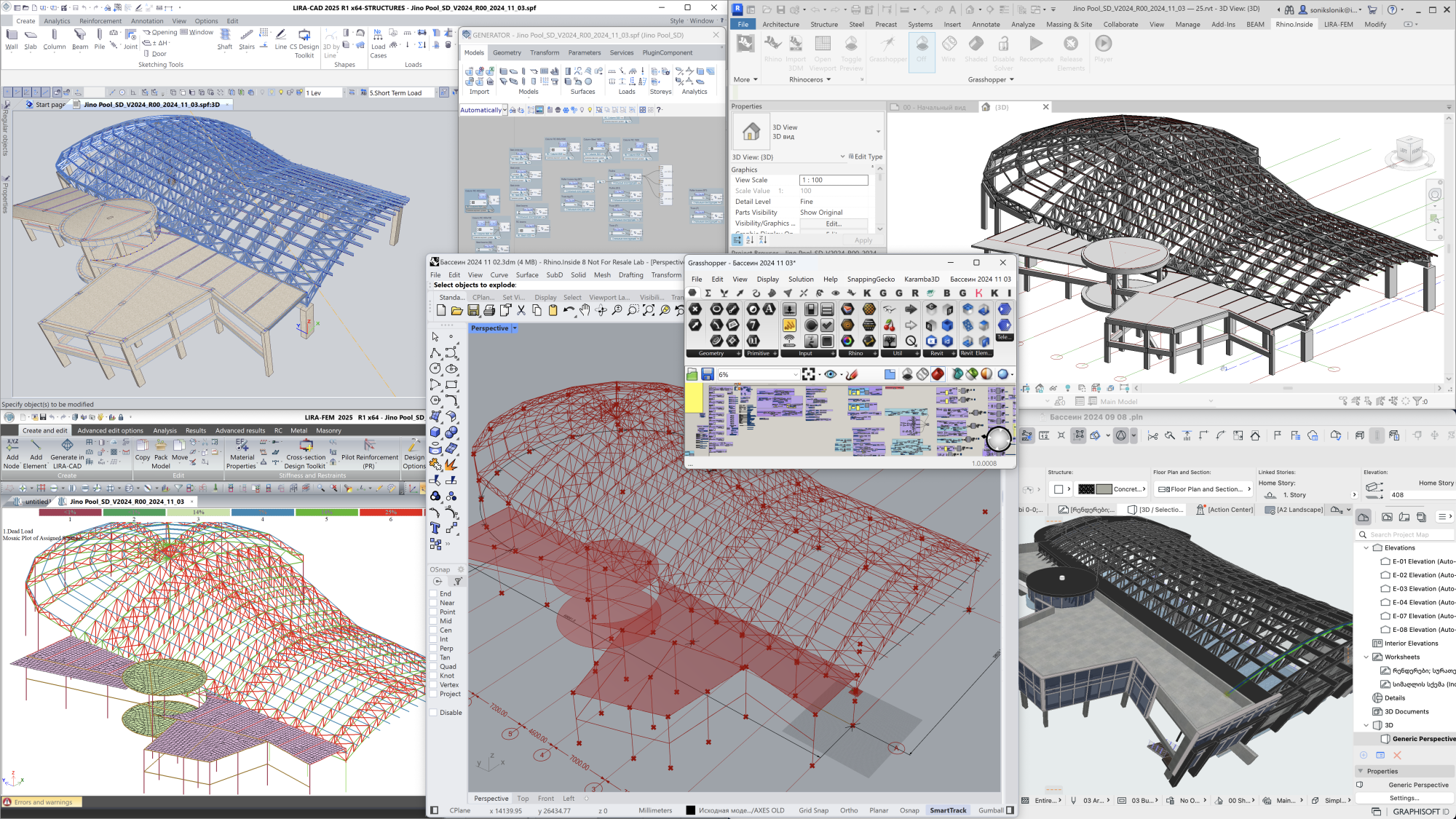

Взаимодействие с Rhino, Revit и Archicad
Взаимодействие между LIRA-CAD, Rhino, Revit и Archicad
Обеспечена поддержка взаимодействия между Rhino 8 (Grasshopper), Revit (Rhino.Inside.Revit), Archicad (Archicad Live Connection) и LIRA-CAD (Генератор). Эта интеграция позволяет работать с единой моделью и обеспечивать согласованность данных на всех этапах проектирования.
Новые возможности плагина:
SapfirUpdate
Этот нод позволяет обновлять модель в LIRA-CAD только по запросу, что полезно при работе с крупными проектами, где постоянное обновление может снижать производительность.
LoadPnt2
Этот нод создаёт сосредоточенные нагрузки с заданным направлением и интенсивностью, определяемыми взаимным расположением двух точек. Нагрузка формируется между соответствующими точками входа, а её величина и направление зависят от расстояния между ними.
LoadArea
Нод для создания неравномерно распределенной нагрузки с возможностью задания произвольного контура и учёта отверстий в зоне нагрузки.
LoadLine
Позволяет задавать линейные нагрузки с управляемым направлением вектора. Нагрузка может быть неравномерной, а угол ее приложения регулируется вектором направления. Указывается, на какие объекты будет приложена данная нагрузка.
LoadPnt
Нод для задания точечных нагрузок, где пользователь определяет координаты точки приложения, направление вектора силы и величину интенсивности воздействия.
Компоненты технологии ВIM
- Добавлены новые таблицы ввода для задания/корректировки данных: коэффициенты диссипации, коэффициенты Рэлея, повышающий коэффициент Fvk, данные пользовательской мозаики.
- Добавлено создание одного блока осей на уровне проекта с привязкой к выбранным этажам здания вместо блока осей на каждом этаже здания, как в предыдущих версиях программы.
- Реализован импорт модели IFC в настроенный шаблон проекта.
- При импорте нескольких зданий из IFC добавлена возможность импортировать их в отдельные здания в LIRA-CAD.

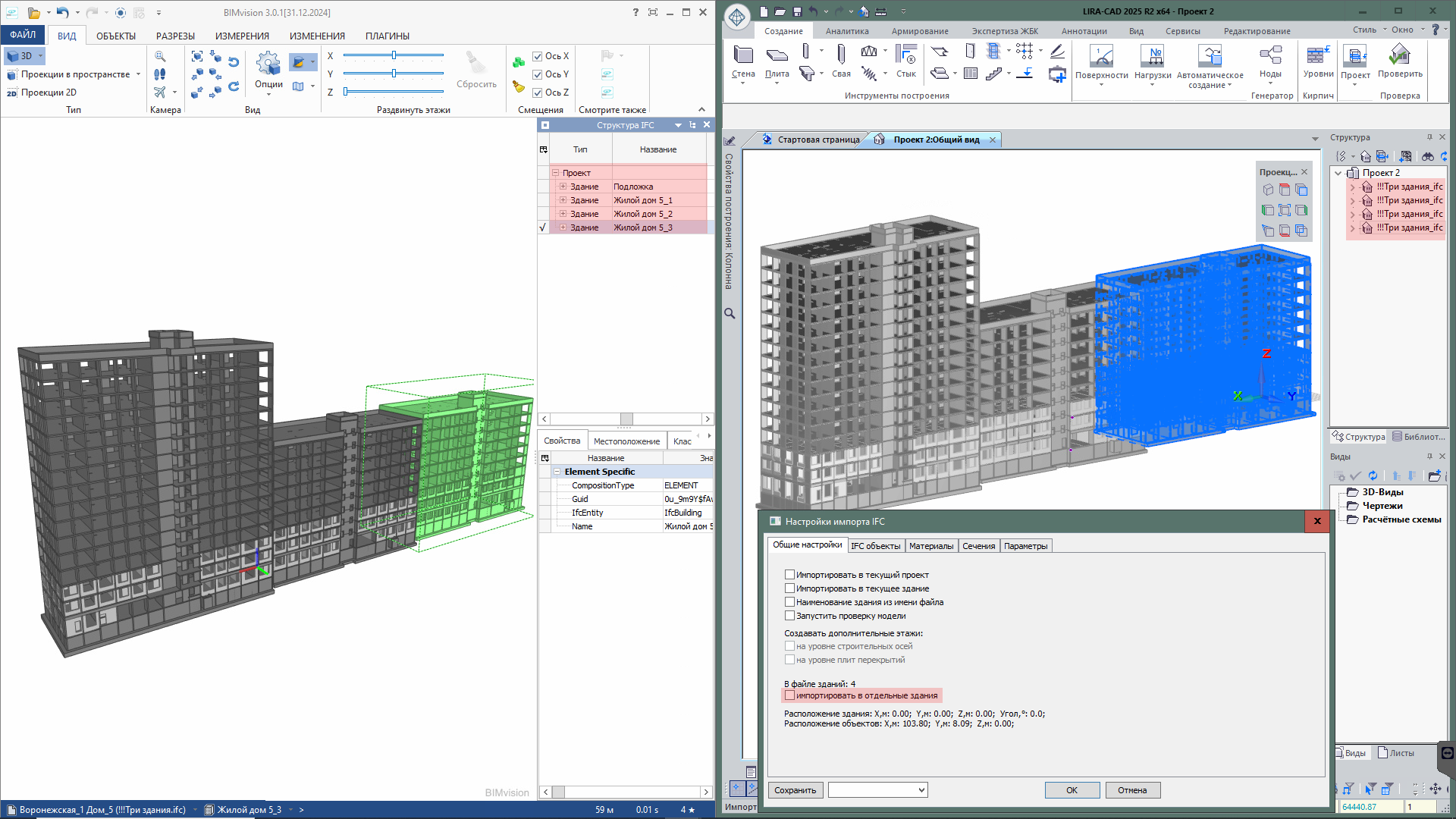

Импорт из IFC в отдельные здания
- Добавлена возможность импорта поэтажных планов dwg в текущий или новый проект.
- Добавлена возможность автоматического построения проема вдоль дуговых стен по подложке dxf/dwg для поэтажных планов.
- Добавлено отображение выбранного слоя (вместо наименования входа List) в нод “Фильтр по слою”.
- Усовершенствовано распознавание толщины дуговых стен при построении стен по контуру по подложке dxf/dwg.
- Добавлено построение проема вдоль дуговых стен при помощи нода “Создать окна на пересечении стен и линий” по подложке dxf/dwg.
- Для нода “Усовершенствованное создание этажей по заданным уровням” добавлена возможность включить создание этажей как для предыдущих версий программы (опция “Верхние уровни этажей - Да”).

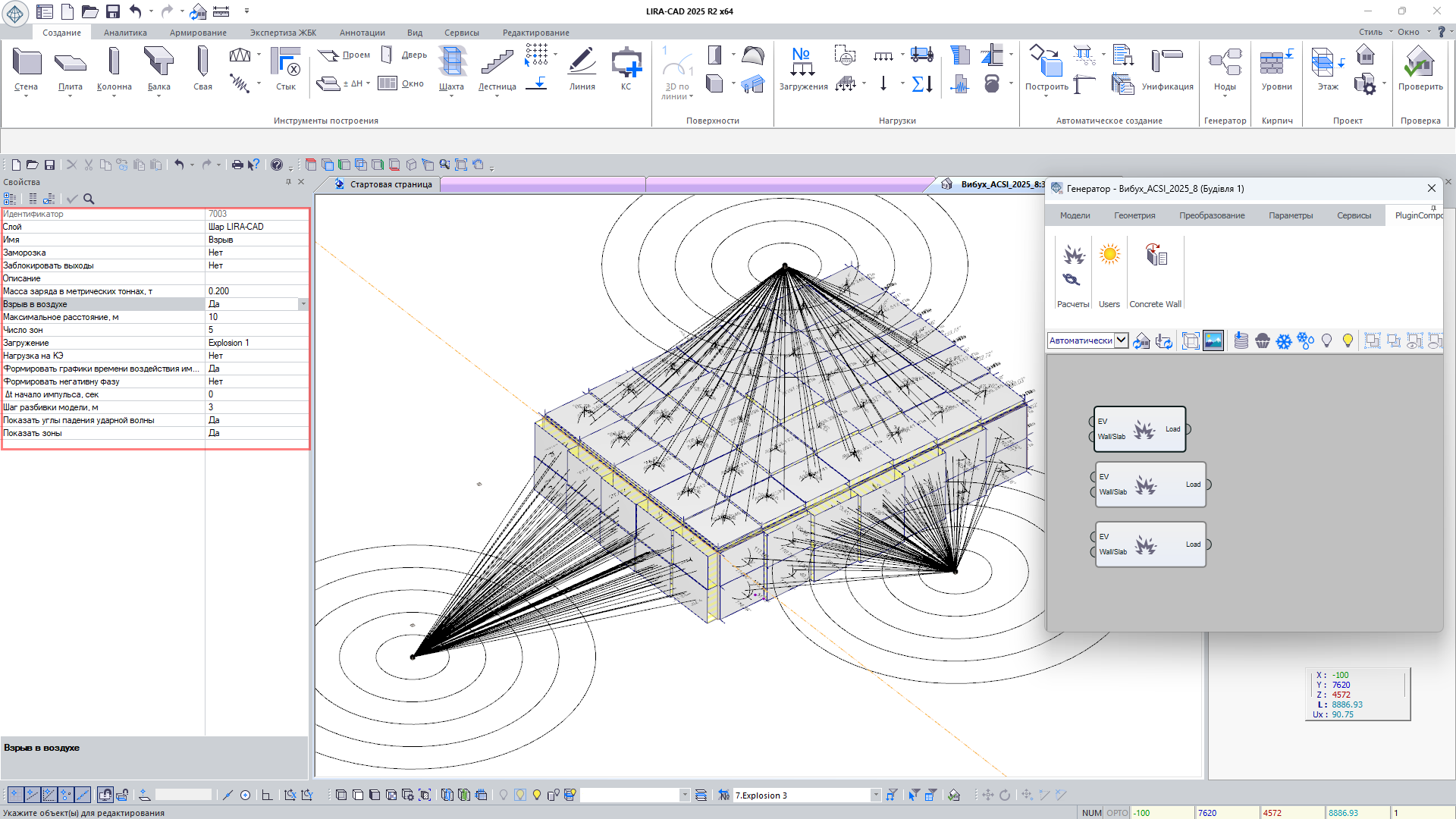

- Расширенный функционал нода Взрыв: добавлена опция учета или исключения формирования отрицательной фазы взрыва при построении графика воздействия импульса взрывной волны; для тыльных стен (расположенных под углом более 160° от эпицентра взрыва) учитывается постепенное нарастание давления, вызванное обтеканием ударной волны по их задней поверхности.
Формирование взрывной нагрузки при помощи нода Взрыв
