Как это работает и новые вершины

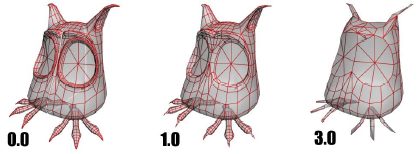

Новая вершина автоматически размещается в среднем положении объединённых вершин. Для сеток, поскольку исходные вершины удаляются, обычно удаляются и некоторые связанные с ними грани и рёбра. Сварные вершины также не обязательно должны принадлежать одному элементу, поэтому сварка может привести к объединению элементов внутри объекта. Для сплайнов это полезно, поскольку позволяет сохранять редактируемость, процедурный характер и возможность рендеринга сплайна за счёт объединения сплайнов с помощью их конечных вершин. Для полигональных объектов, к которым применяется Vertex Weld, можно легко удалить «мёртвые» вершины (старые структуры данных, которые больше не нужны, но появились в результате полигональных операций, изменяющих топологию).

Пример процедуры для сеток

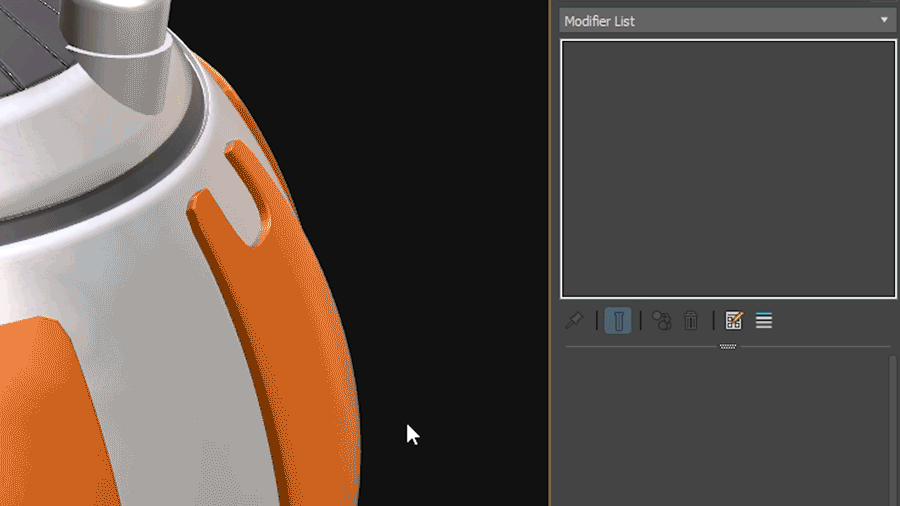

Например, примените модификатор Vertex Weld к сетке, выполнив следующие действия:

1. Создайте прямоугольник, длина, ширина и высота которого равны 40.
2. Щёлкните правой кнопкой мыши по полю и выберите «Преобразовать в » или «Преобразовать в редактируемый полигон».
3. Перейдите на уровень вложенных объектов Polygon и выберите Polygon 6.
   Совет: чтобы увидеть, какой многоугольник выбран, посмотрите на индикатор в нижней части окна выбора.
4. Нажмите Delete , чтобы удалить многоугольник 6.

   Удалив многоугольник, вы создадите открытую сетку.

5. Примените модификатор «Поворот к полигону» и установите уровень выделения на «Объект. »
6. Примените модификатор «Зеркало» и установите ось зеркала по оси X.
7. Включите копирование и установите смещение на –40.

   У отражения коробки есть общий шов, но вершины вдоль шва не сварены.

8. Примените модификатор Vertex Weld, чтобы объединить два блока в один элемент.

Пример процедуры для сплайнов

Например, процедурно объедините редактируемые сплайны в визуализируемый объект, выполнив следующие действия:

1. Создайте линию, состоящую из двух перпендикулярных отрезков в форме наконечника стрелы, со знаком «меньше» или «больше» (<).
2. В раскрывающемся списке модификаторов добавьте модификатор Array.
3. В разделе «Параметры распределения массива» измените значение Count Y на 6.
4. В раскрывающемся списке модификаторов выберите модификатор «Редактировать сплайн».
   Совет: используйте модификатор Edit Spline, чтобы увидеть свободные края или вершины сплайна.
5. В раскрывающемся списке модификаторов выберите модификатор Vertex Weld.
6. Вернитесь к параметрам массива и измените значение Count Y на 10.
7. В раскрывающемся списке модификаторов выберите модификатор Renderable Spline.
8. Теперь у вас есть процедурная и непрерывная изогнутая соломинка.
