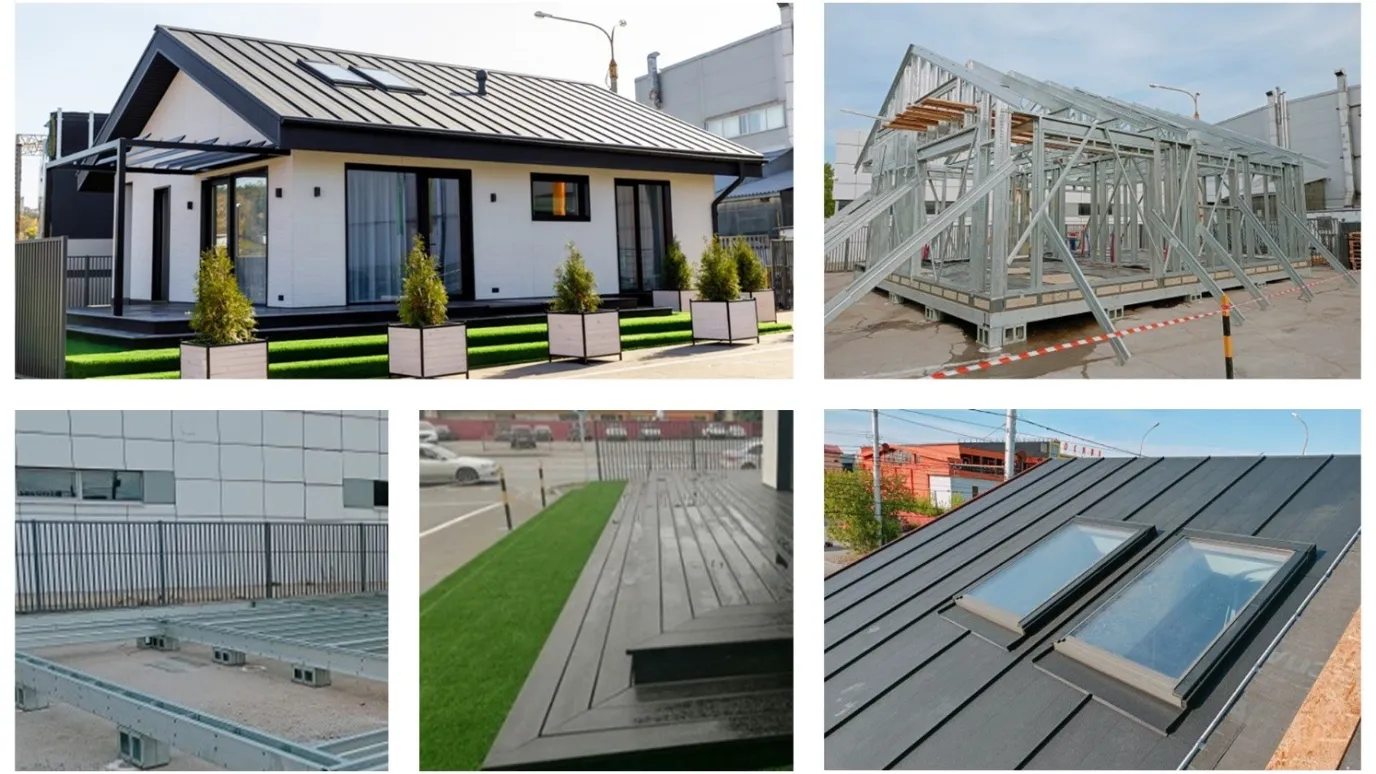

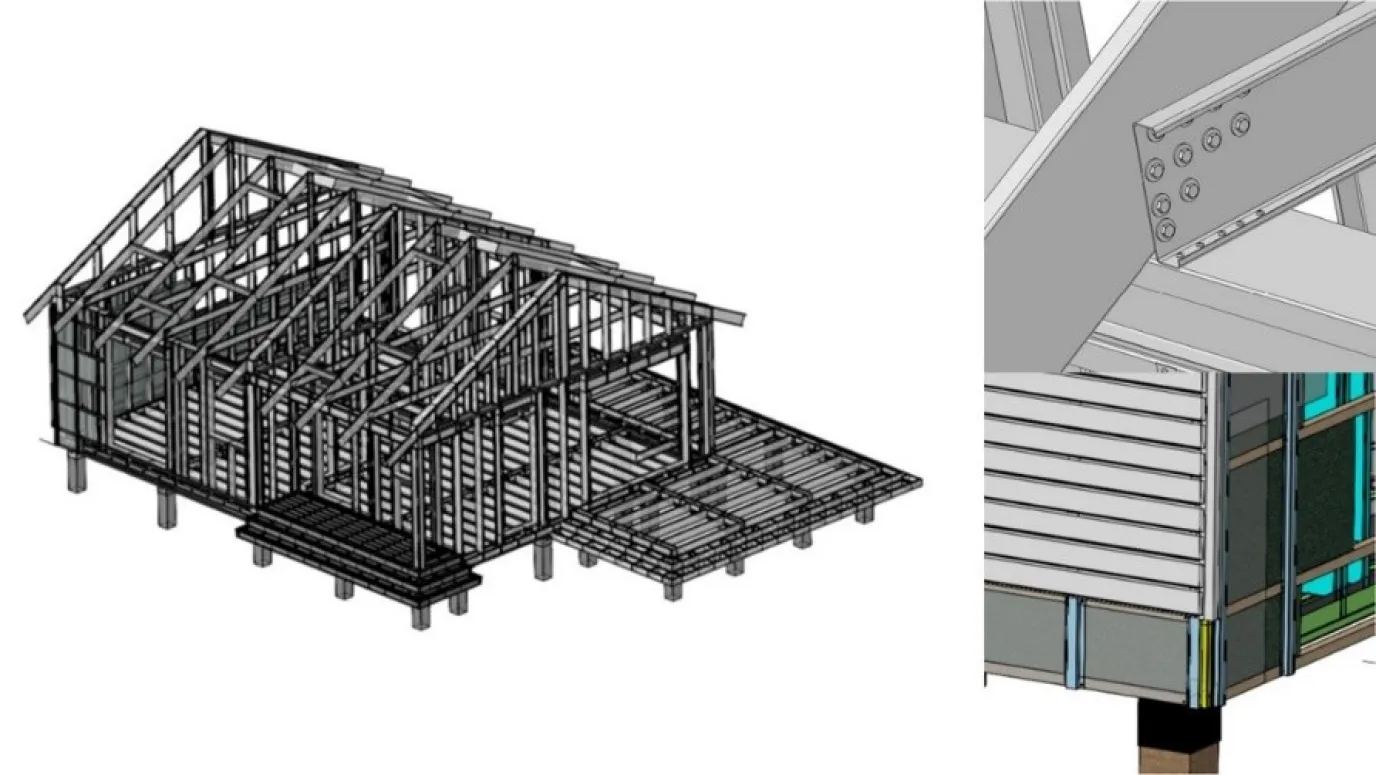

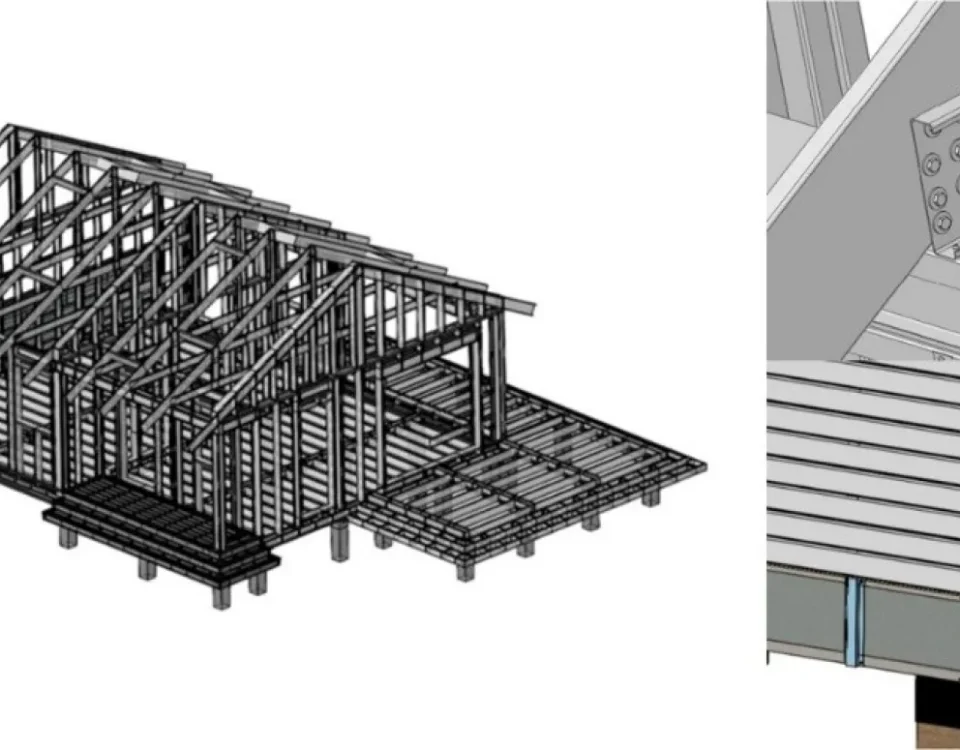

Компания «Профсталь», производитель домов из легких стальных тонкостенных конструкций (ЛСТК), одновременно решает задачи строительства и машиностроения, создавая в одной системе и 3D-модели зданий, и детали для ремонта производственного оборудования. При этом учитываются бизнес-процессы, связанные со снабжением предприятия. Пилотный проект «Современный энергоэффективный дом из ЛСТК» показал, что решение отлично вписывается в цифровую экосистему полного цикла.

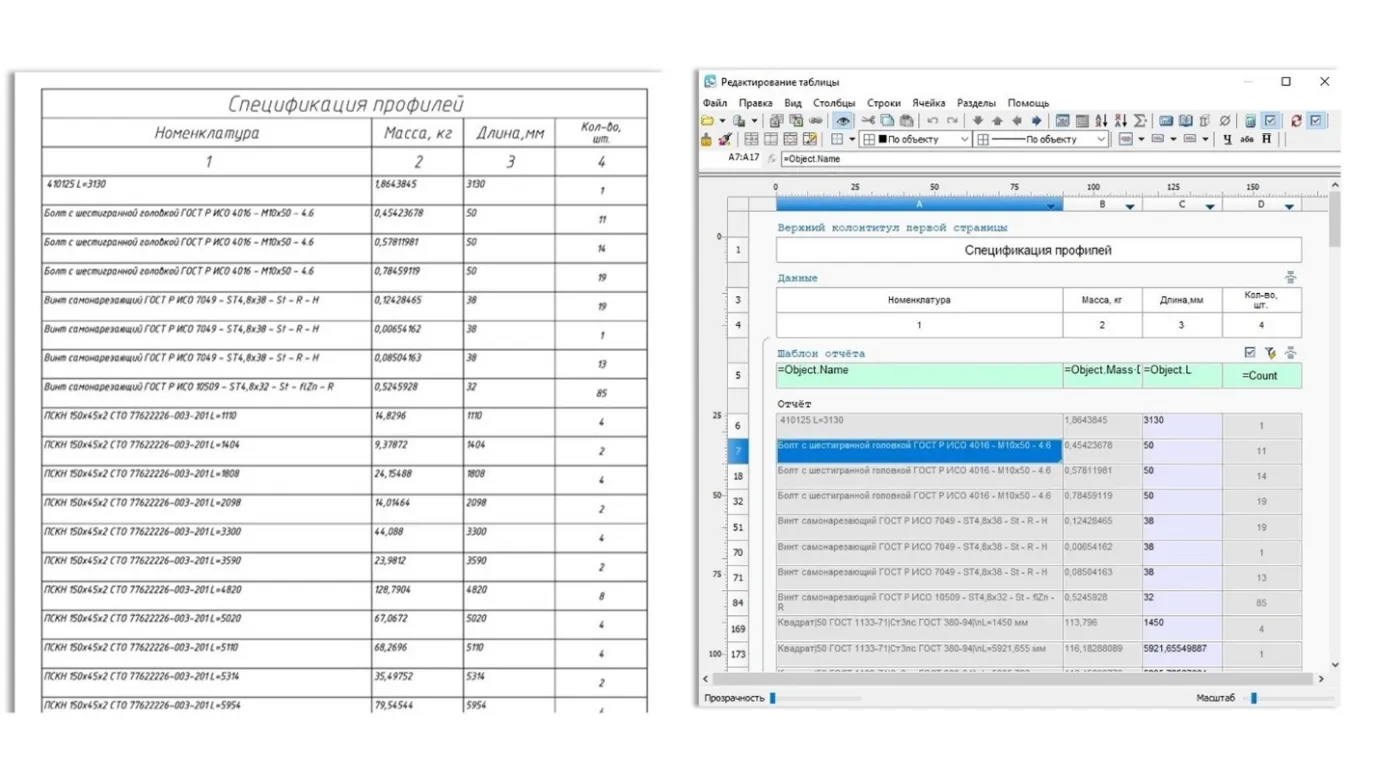

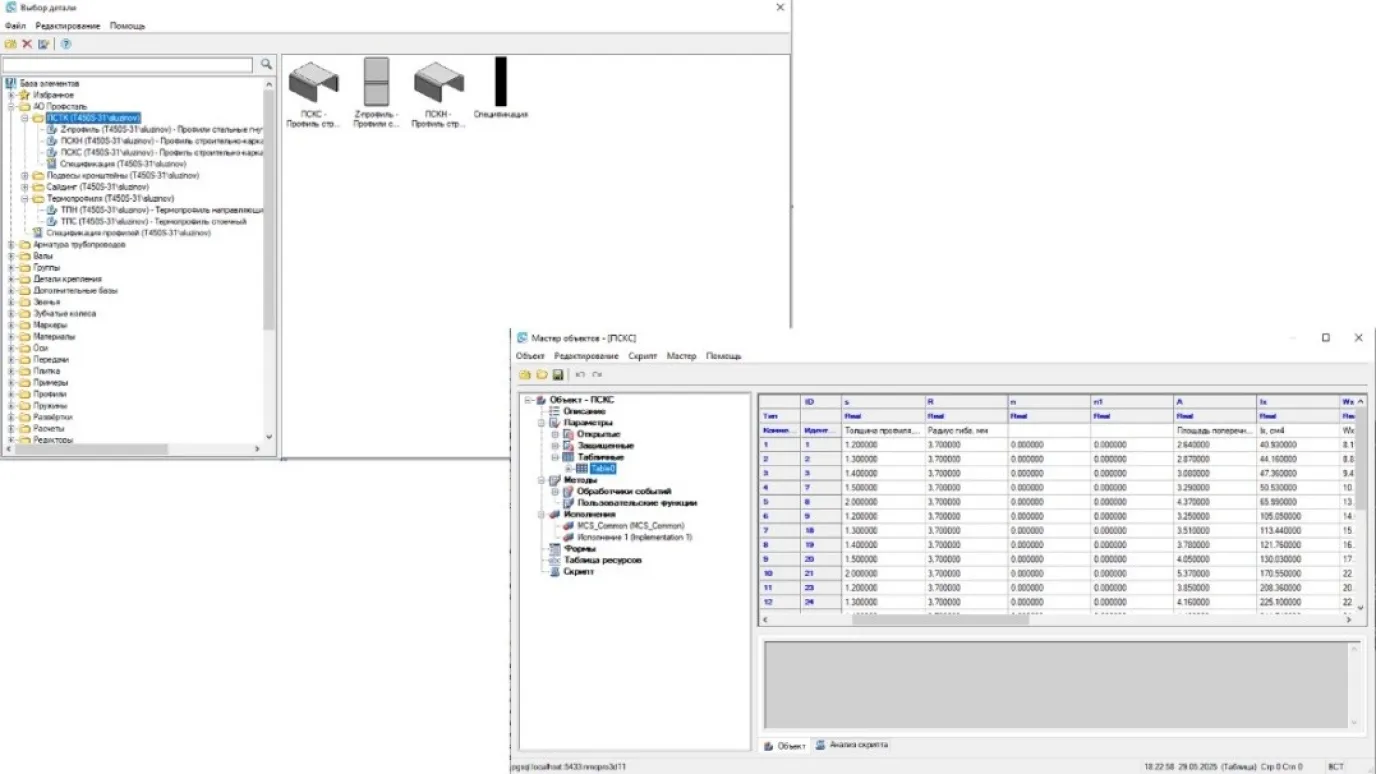

Знакомьтесь с пошаговым разбором пяти этапов тестирования программы nanoCAD Механика PRO и полученными результатами. Мы проследим, как на базе одной платформы были объединены создание 3D-моделей для аддитивного производства, проектирование строительных конструкций (ЛСТК), автоматическое формирование спецификаций, а также – и в этом ключевое преимущество программы – автоматизирован документооборот путем интеграции с системой 1С:ERP.

Кому будет полезна эта статья



• Руководителям производственных и строительных компаний, стремящихся к сквозной цифровизации – от начала проектирования до сдачи проекта.

• Техническим директорам и руководителям отделов САПР, оценивающим российское ПО для комплексных задач (проектирование + данные для производства + интеграция с системой управления предприятием (ERP)).

• Проектировщикам строительного и машиностроительного профиля, работающим в смежных областях и нуждающимся в единых базах данных.

• Специалистам по автоматизации бизнес-процессов, заинтересованным в интеграции CAD-систем и 1С:ERP.

• Компаниям, рассматривающим технологии 3D-печати в качестве одного из методов получения прототипов и конечных изделий.



Выбор решения

Компании требовалось найти платформу, которая соответствовала бы принятым на предприятии стандартам проектирования и помогала решать широкий спектр задач. «Профсталь» предпочла программу nanoCAD Механика PRO. Выбор был обусловлен целым рядом факторов, среди которых:



• наличие уже используемых решений линейки nanoCAD (Платформа nanoCAD с компонентом «СПДС»);

• возможность экспортировать 3D-модель в формате STEP для последующего изготовления физических образцов;

• полноценная поддержка формата .dwg для быстрой интеграции с существующими проектами;

• возможность создания общей базы данных для различных подразделений компании, что улучшает коммуникацию и сокращает объем дублирования работ.



Следующим шагом компания протестировала nanoCAD Механика PRO в контексте создания моделей для печати на 3D-принтерах. Тестирование осуществляли конструкторско-технологический и конструкторский отделы, то есть машиностроители и строители.

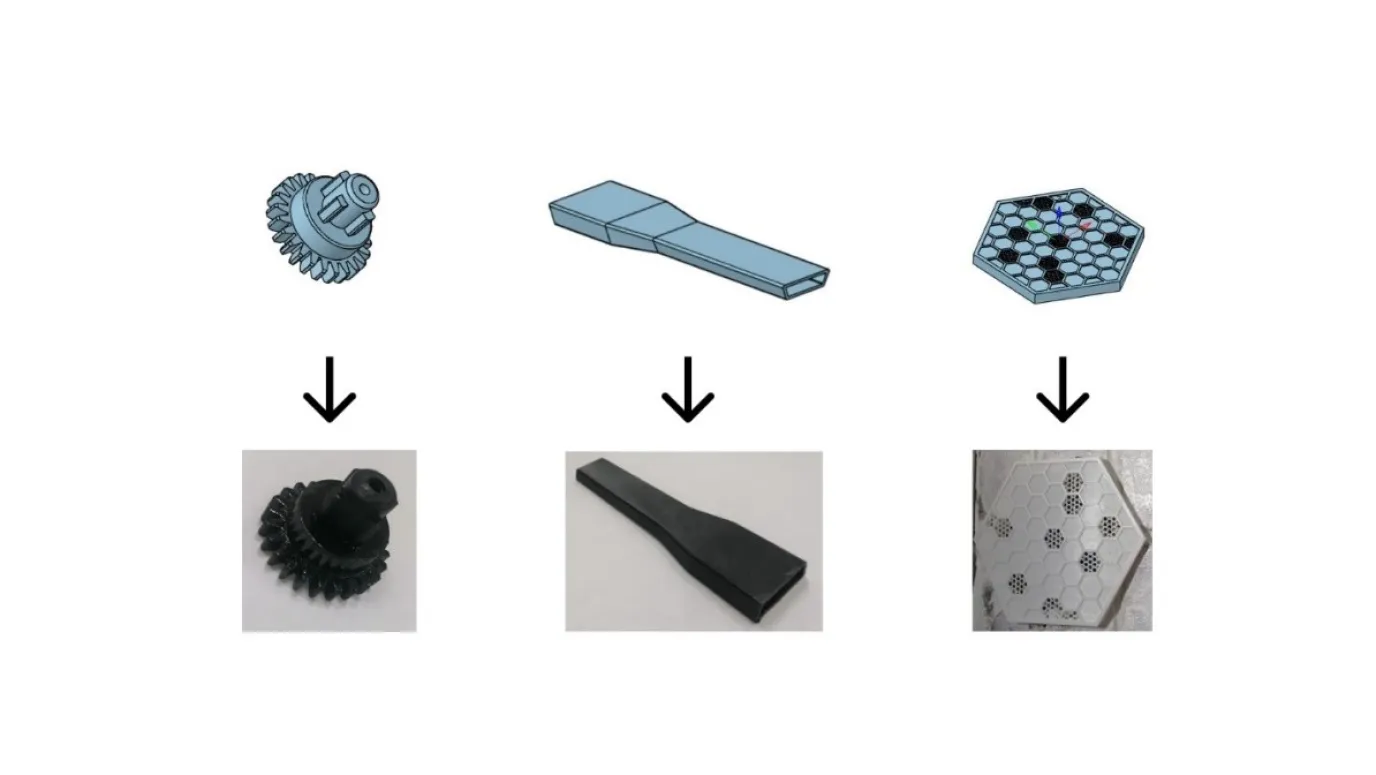

nanoCAD Механика PRO как базовый инструмент создания моделей для печати на 3D-принтерах

При изготовлении изделия на 3D-принтере модель импортируется из nanoCAD Механика PRO в формат STEP, после чего через программу 3D Slicer осуществляется ее загрузка и собственно 3D-печать.
