Программа Плита

Программа Плита построена на методе конечных элементов, однако пользователь видит это лишь в сетчатых картинках на поле плиты, разбивка на элементы происходит без его участия.

Тип лицензии

Очистить

*Цена указана за 1 лицензию

Метки: САПР СтройэкспертизаКатегории: САПР, СтройэкспертизаАртикул: base_4

Описание

Пользователь определяет геометрию плиты, нагрузки, опоры, расставляет сваи, как это делается на листе бумаги или в AUTOCAD, с помощью курсора мышки и щелчка по кнопке. Процедура задания исходных данных в программе приносит удовольствие своей простотой, не требует специальных навыков работы с компьютером, даже опыта расчета конструкций. Тем не менее, работать должен опытный расчетчик. Программа Плита только удобный инструмент, расчетная схема всегда только математическая модель, которую можно изменять, добиваясь требуемого результата.

В результате расчета на программе Плита выводятся цветные поля перемещений, напряжений и армирования плиты с палитрами по значениям цвета. Вычерчиваются поля продольной и поперечной арматуры, производится расчет на продавливание точечной нагрузкой и опорой (колонной, сваей). Производится расчет осадки и крена. Пользователь Плиты одним расчетом получает полный спектр результатов, требуемый для проектирования плиты.

Программа Плита позволяет рассчитать плоские железобетонные плиты произвольной геометрии в плане, с ребрами жесткости, утолщениями и дырами, любым типом нагрузок, на основании в виде косых слоев грунта, свай рассчитываемой программно жесткости, колоннах или опорах произвольной конфигурации. Возможен учет карстовых явлений в виде воронок, которые следует просто нарисовать, автоматически рассчитывается коэффициент постели по 5 различным методикам, пользователю предлагается только выбрать метод. Имеется множество мелких удобств, которые можно оценить, лишь начав работать с программой.

Возможности программы:

расчет плит на упругом основании, задаваемом послойно;
возможность учёта различия геологических условий под участками плиты;
расчет осадки и крена плит на упругом основании;
расчет плит на жестких, шарнирных, линейных и полосовых опорах;
расчет плит на упругих опорах, свайном основании;
расчёт осадки и крена свайной плиты;
вычерчивание цветных полей перемещений, напряжений, продольного армирования;
вычерчивание полей поперечного армирования и армирования на продавливание;
расчет жесткости свайных опор;
автоматическая равномерная или оптимальная разбивка свайного поля;
определение несущей способности свай (стоек, висячих забивных, буровых, набивных);
автоматическое определение нагрузки на опору (сваю) с учётом жёсткости плиты;
расчёт плит переменной толщины, с ребрами жесткости и отверстиями;
учёт карстовых явлений.

Примеры расчетов:

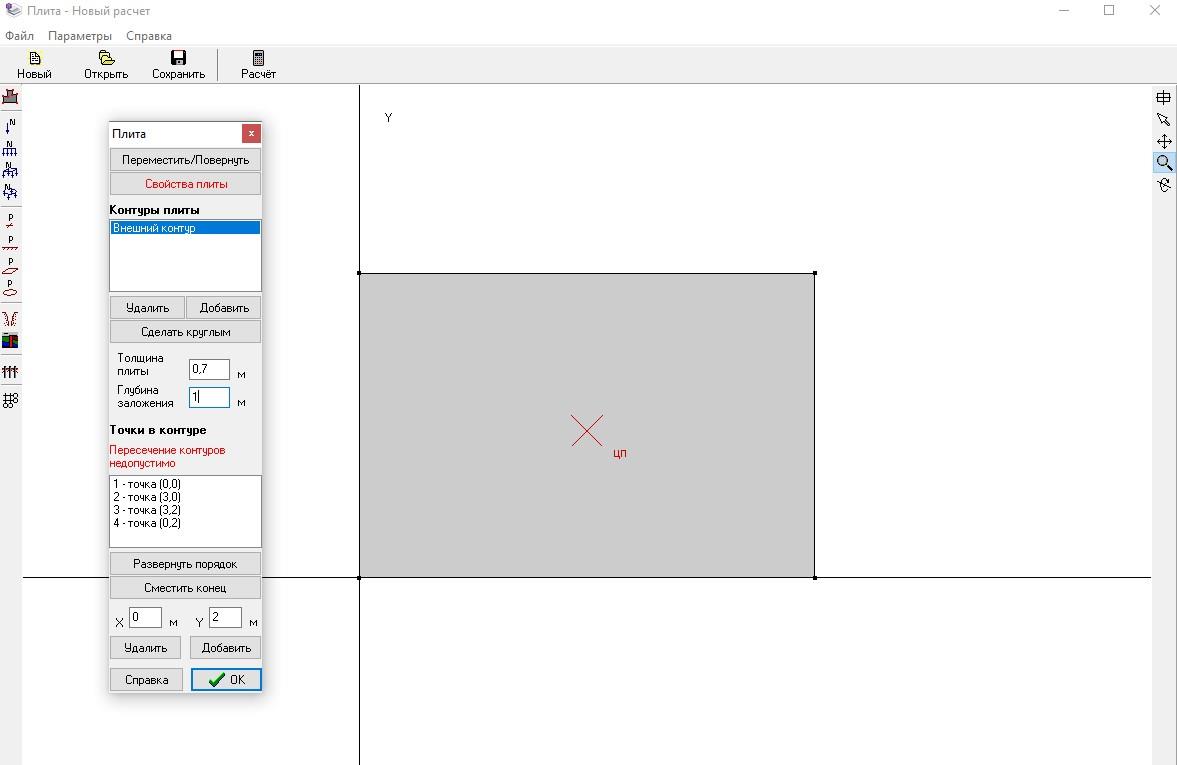

Расчет прямоугольной плиты на свайном основании. Для расчета прямоугольной плиты зададим размеры и координаты по точкам:

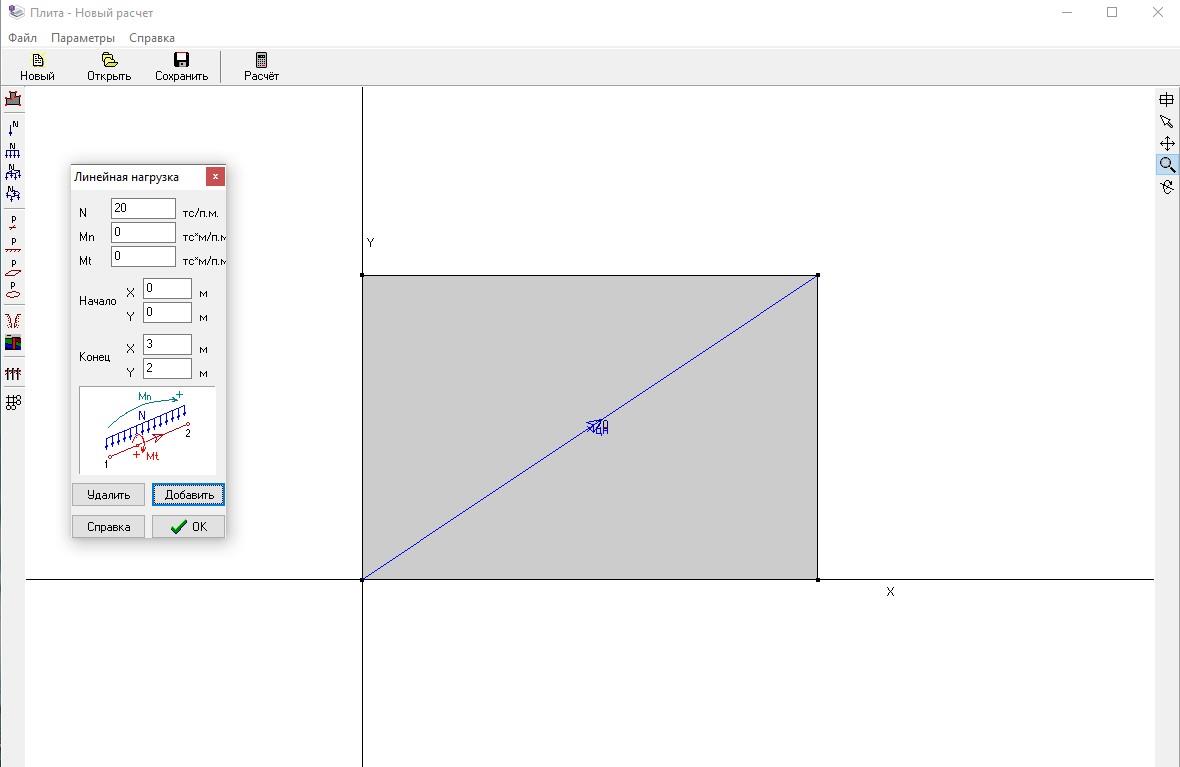

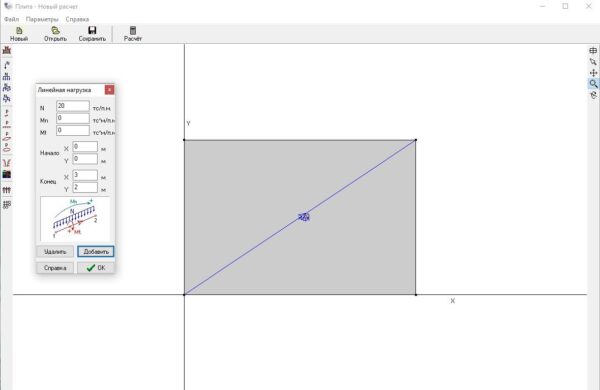

В качестве примера приложим линейно распределенную нагрузку, выбрав соответствующую пиктограмму:

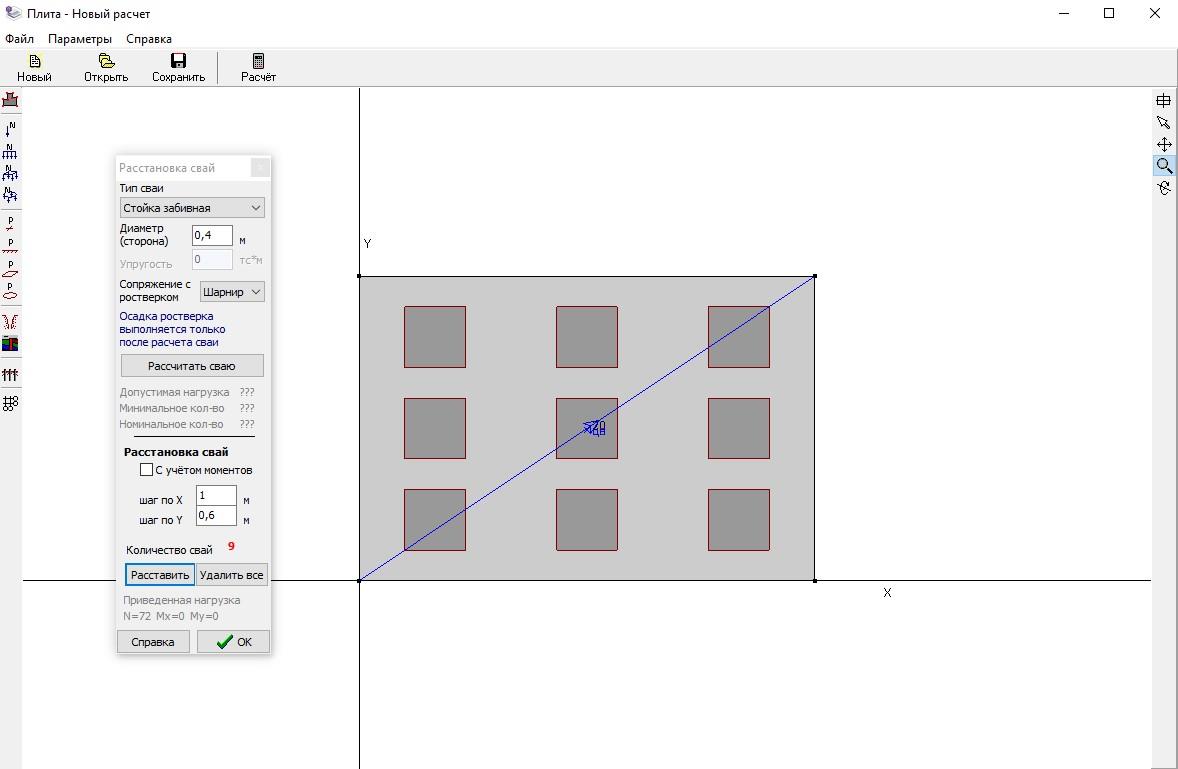

Расположение свай осуществим с помощью пиктограммы расстановка свай:

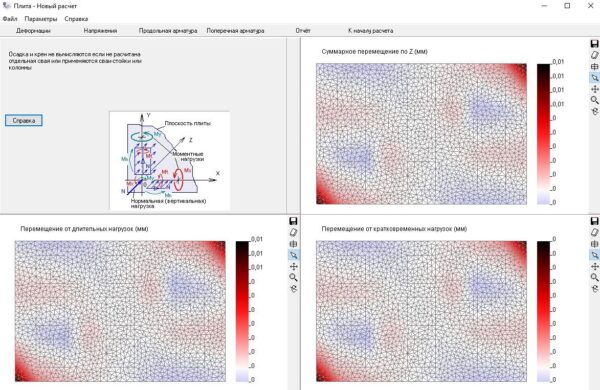

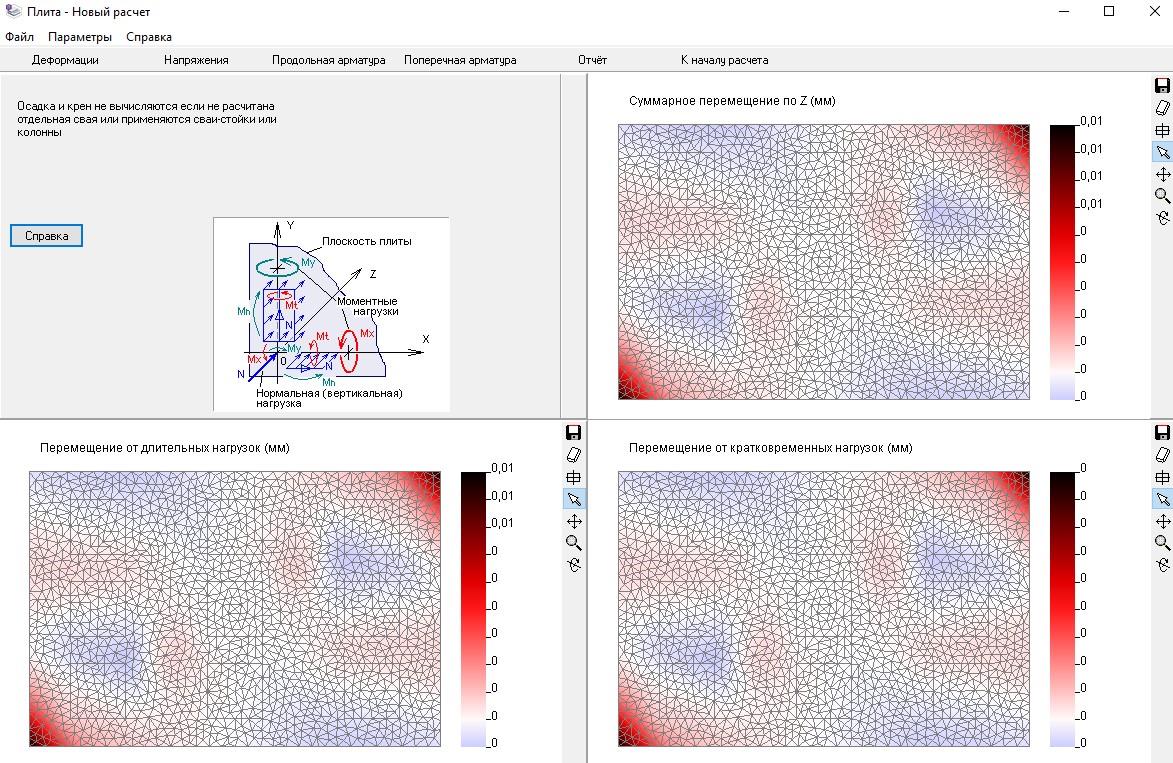

Результаты расчета (поля деформаций)

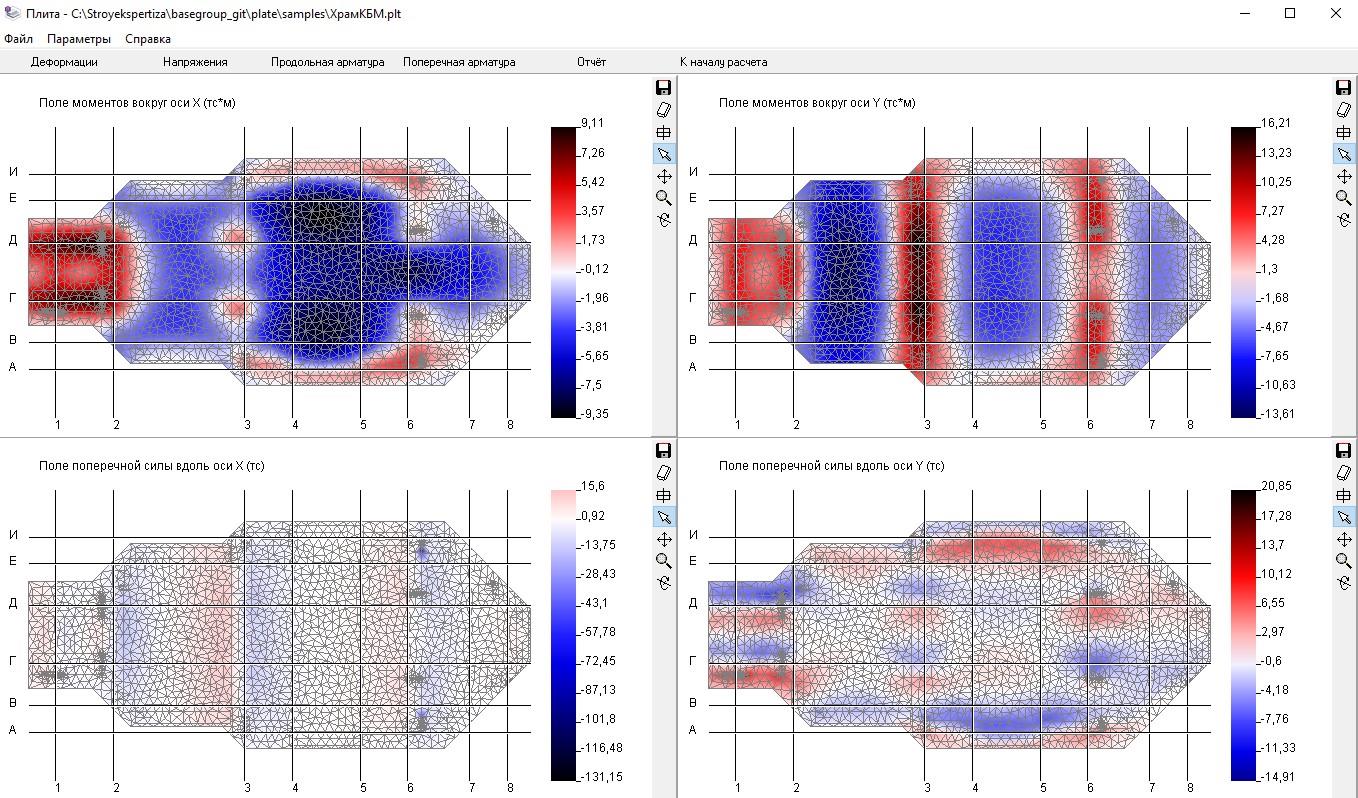

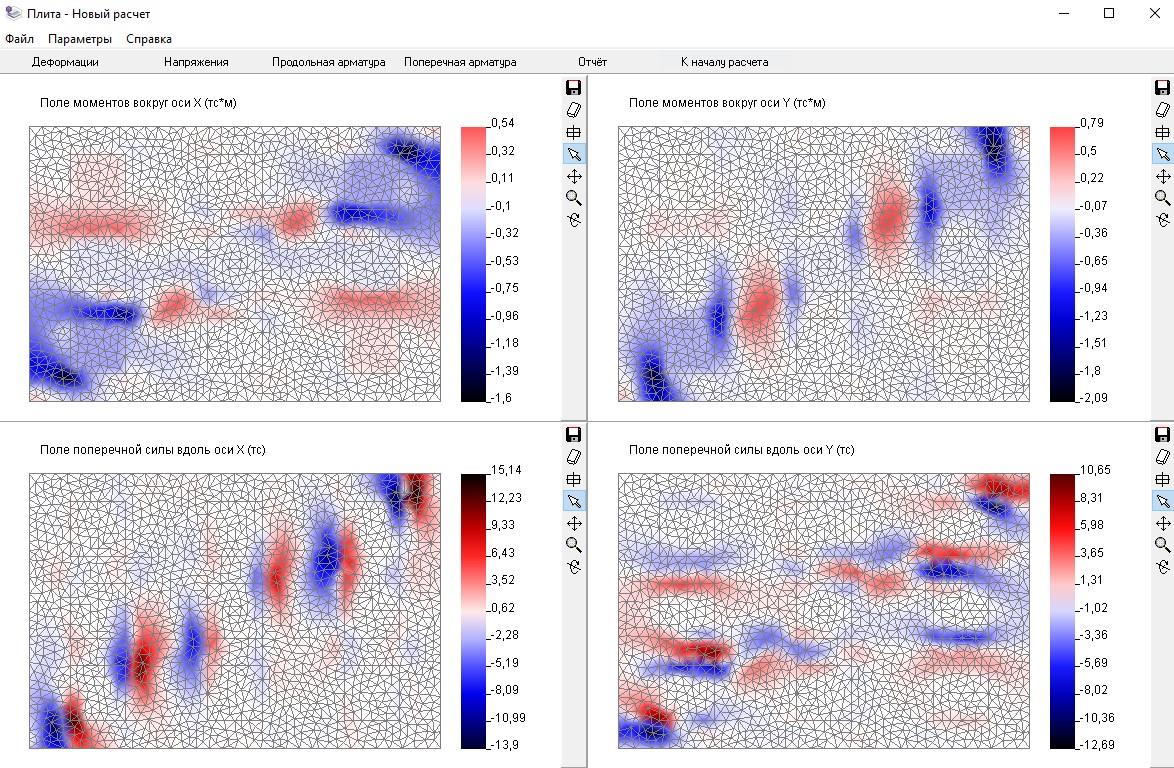

Результаты расчета (поля напряжений)

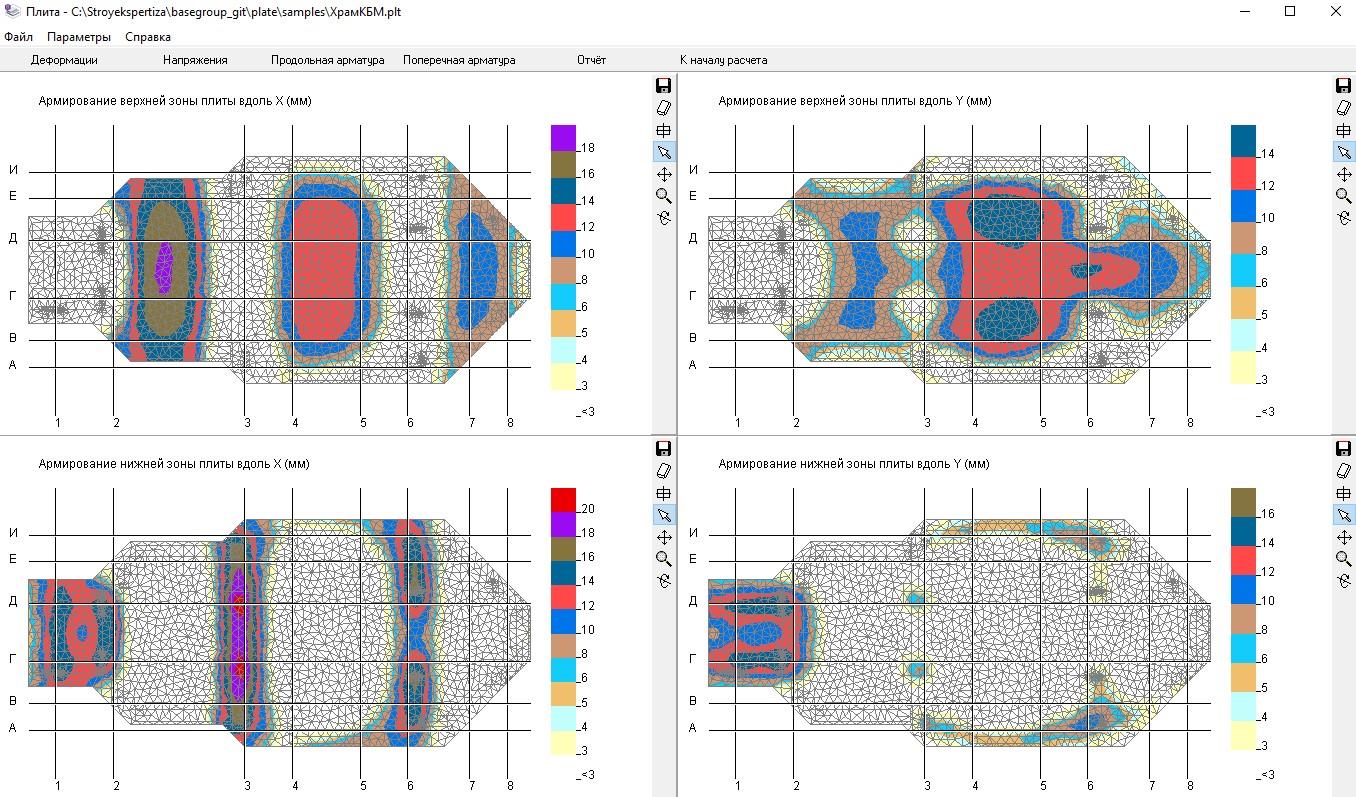

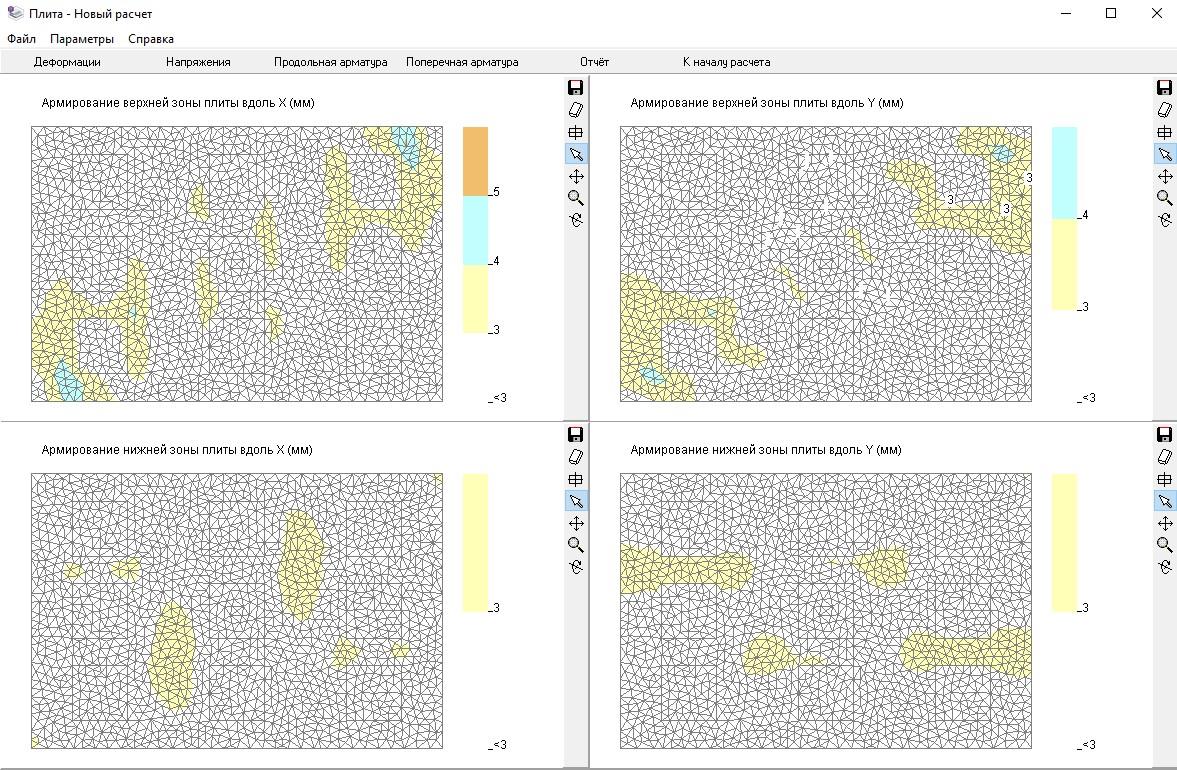

Результаты расчета (продольное армирование)

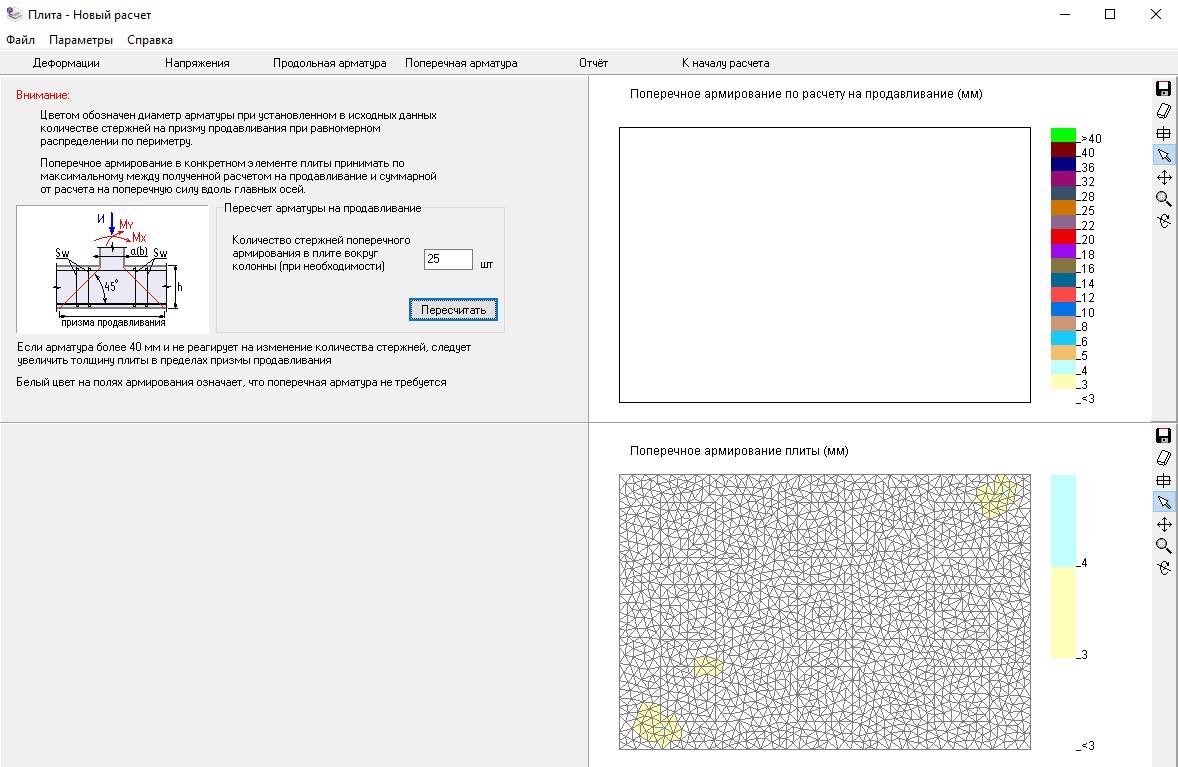

Результаты расчета (поперечное армирование)

Для создания отчета для печати в формате HTML (web страничка) необходимо нажать на кнопку «Отчет». Можно управлять созданием отчета, для чего следует указать пункты, которые нужно включить в отчет. После этого нажать кнопку «ОК», автоматически запустится Internet Explorer с загруженным в него отчетом.

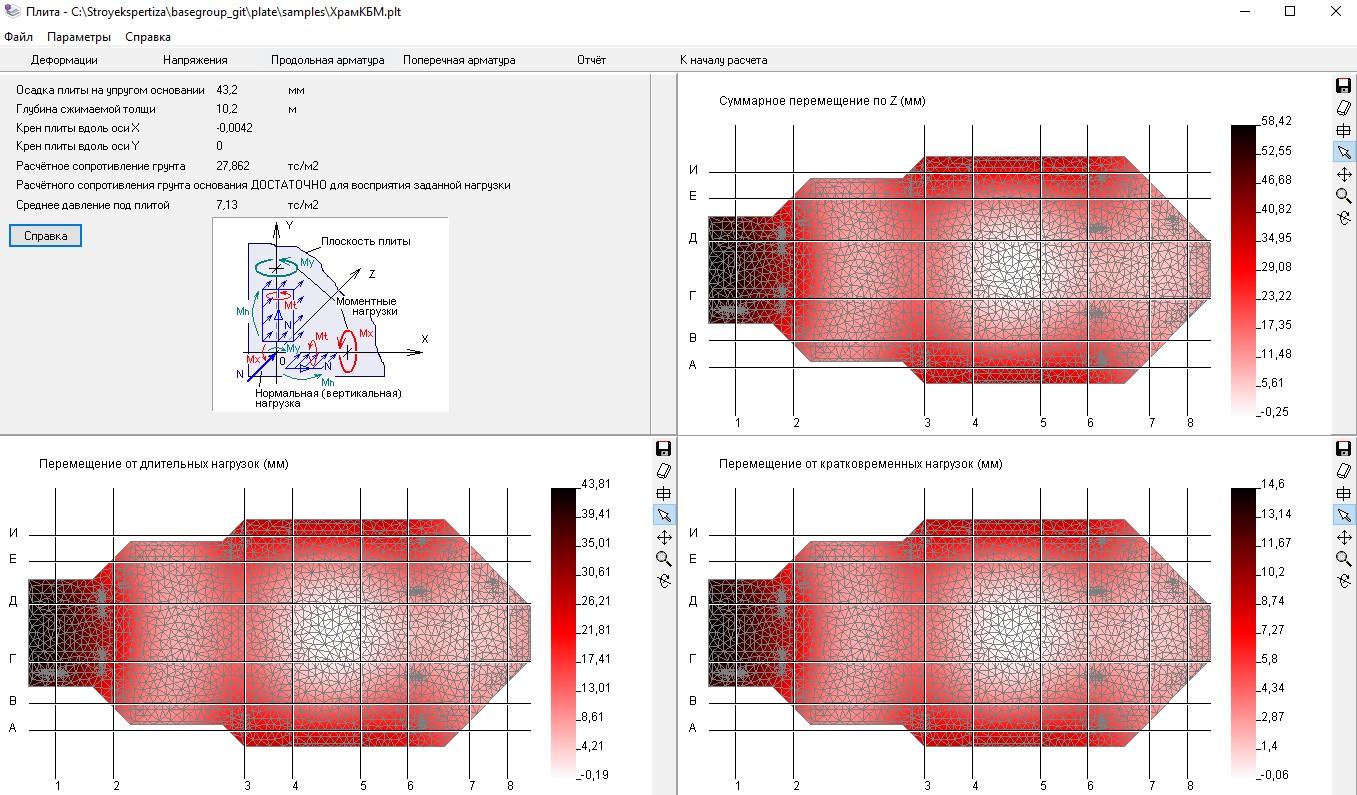

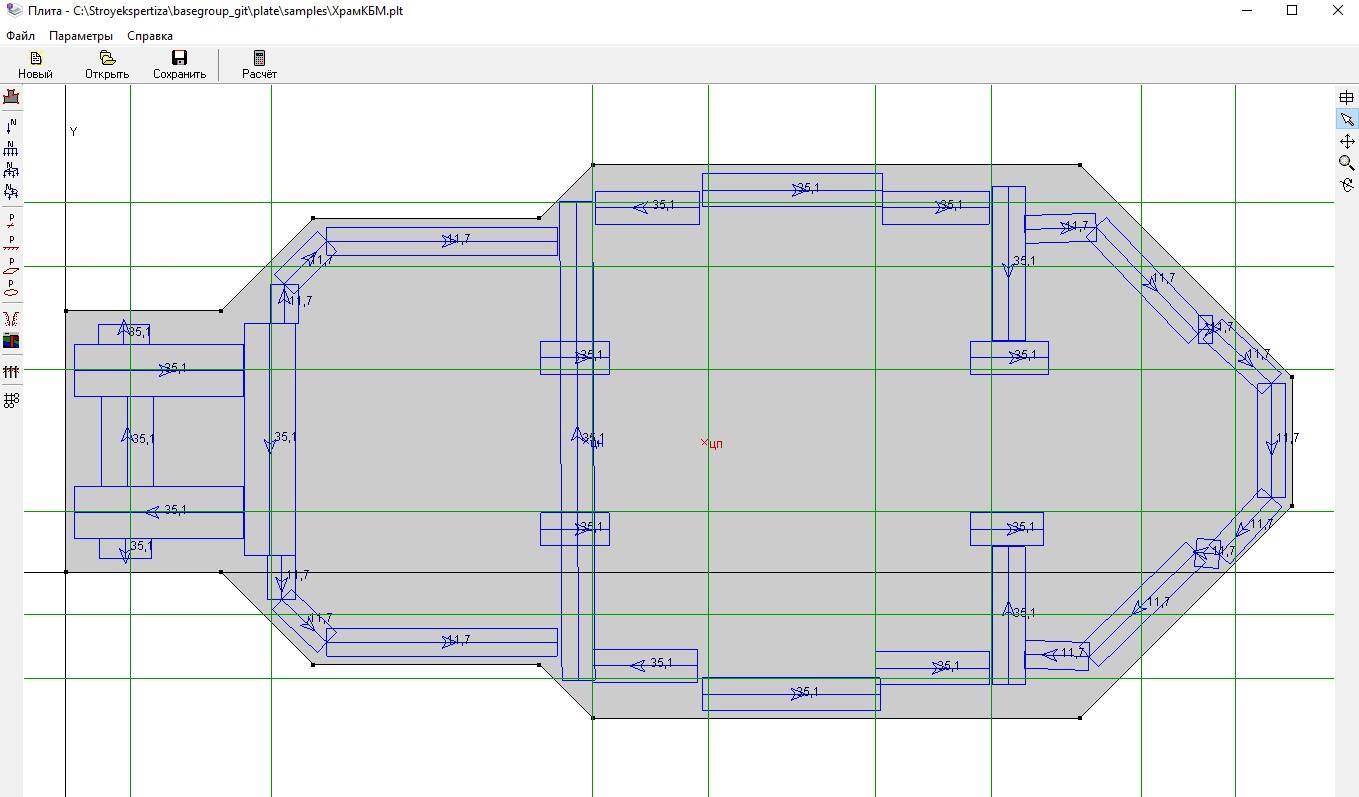

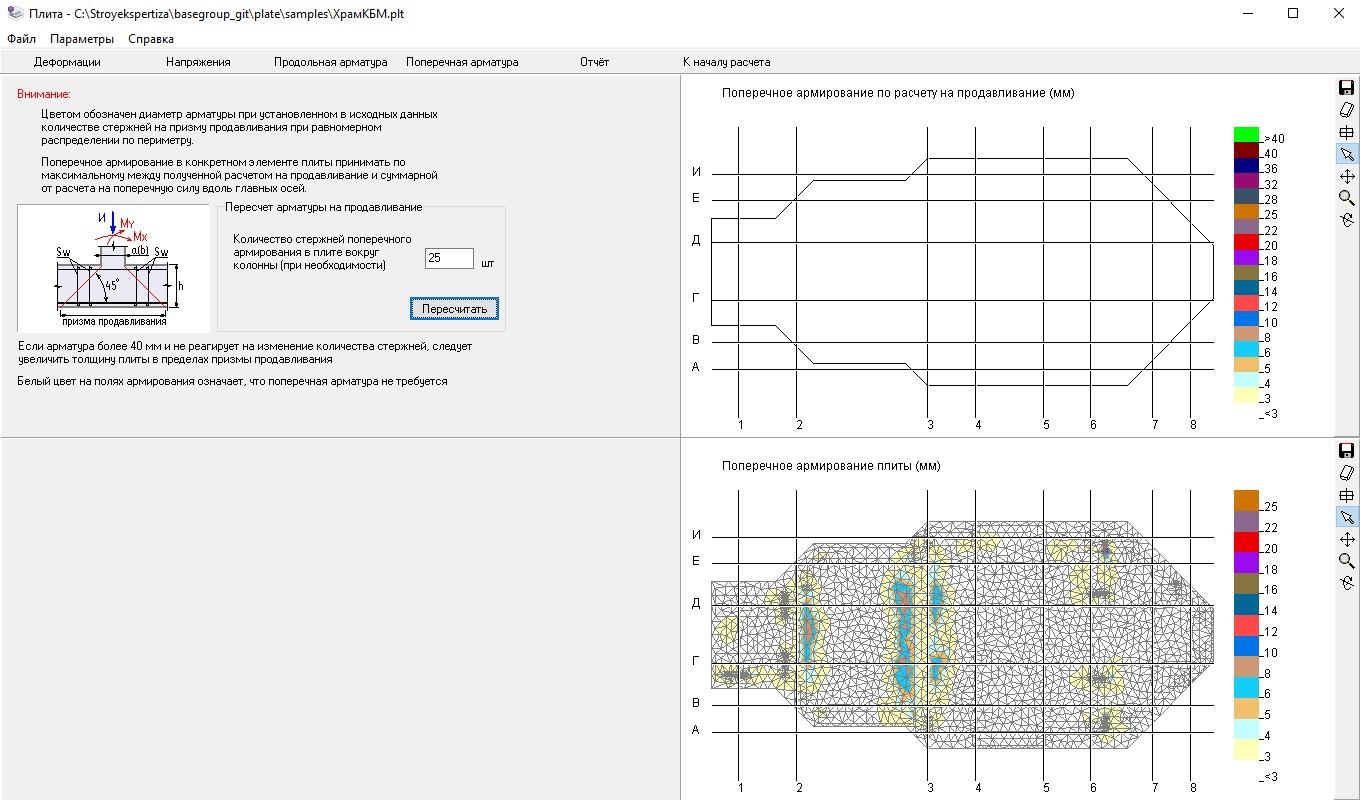

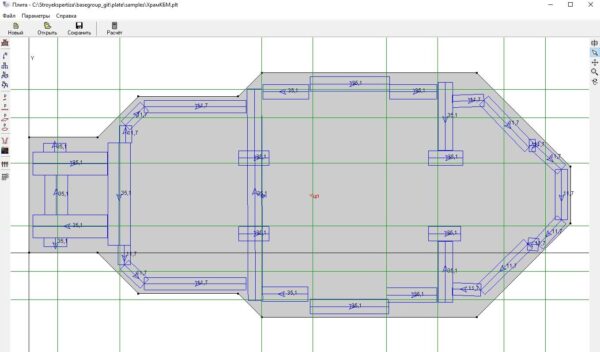

Расчет плиты сложной формы. В качестве примера рассмотрим расчет плиты сложной формы. Для расчета плиты необходимо ввести многие её параметры. Начать следует с ввода геометрии, совместив с вводом разбивочных осей. Дальнейший порядок не важен, но для удобства рекомендуем идти последовательно по функциям сверху вниз.
Строительные оси задаются с помощью кнопки «Строительные оси» в самом низу на панели функций (слева на экране). Рекомендуем оси определять даже прежде задания точек плиты, для зрительного анализа правильности задания точек. Правила задания осей интуитивно понятны по организации формы задания.
Для наглядности размещения нагрузок и расстановки опор введена возможность контроля приведенных центров, которые отмечаются крестиками с надписями цн, цп, цо - для центра нагрузок, плиты и опор соответственно. С добавлением каждого нового элемента соответствующий центр занимает новое положение.

Для наглядности размещения нагрузок и расстановки опор введена возможность контроля приведенных центров, которые отмечаются крестиками с надписями цн, цп, цо - для центра нагрузок, плиты и опор соответственно. С добавлением каждого нового элемента соответствующий центр занимает новое положение.

Текущий проект на любом этапе ввода можно сохранить – «Файл\Сохранить», либо кнопка на верхней панели инструментов с изображением дискеты. Аналогично загружается ранее сохранённый проект – «Файл\Открыть», либо кнопка на верхней панели инструментов с изображением открытых папок. Для открытия нового проекта имеется кнопка с изображением чистого листа на той же панели. Перед открытием нового рекомендуем сохранить старый, в противном случае он будет утерян. Единицы измерений вводимых данных устанавливаются только при открытии проекта, изменить их в процессе работы уже невозможно, что сделано преднамеренно, для предупреждения ситуации с некорректными исходными данными при смене единиц.
После ввода всех исходных данных необходимо запустить расчет, нажав на кнопку «Расчет». Собственно расчет происходит достаточно быстро, время занимает
прорисовка полей результатов. Процесс может длиться до нескольких минут, в зависимости от размещения нагрузок, опор и быстродействия процессора.
