Теплопроводность
Решение стационарных и нестационарных задач теплопроводности.
*Цена указана за 1 лицензию
Примечание:
Для работы системы "Теплопроводность", в зависимости от постановки задачи, требуются минимальная конфигурация: - Стационарная задача теплопроводности – Стандарт; - Нестационарная задача теплопроводности – Стандарт, Динамика во времени.
Теплопроводность
Моделирование процессов теплопроводности
Моделирование стационарных и нестационарных процессов теплообмена выполняется в графической среде ВИЗОР-САПР.
Создание конечно-элементной схемы, редактирование, задание теплофизических параметров конечным элементам теплопроводности (коэффициент теплопроводности, коэффициент теплопоглощения, удельный вес) и конвекции (коэффициент конвективного теплообмена), задание граничных условий, задание стационарных и нестационарных видов нагрузок, расчет, анализ и документирование результатов задач теплопроводности происходит на вкладке «Теплопроводность». Вкладка становится активной при создании задачи в 15 признаке схемы.

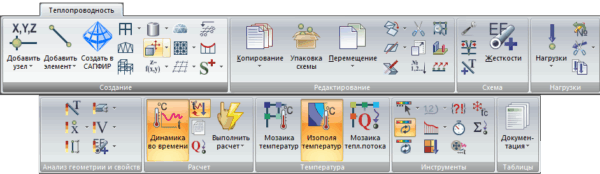

Вкладка “Теплопроводность”- создание, редактирование, расчет и анализ результатов задач теплопроводности
- Решение стационарных и нестационарных задач теплопроводности можно выполнить для всей конструктивной схемы и отдельных узлов и элементов.
- Расчет температурного состояния может быть выполнен как в двумерной, так и в трехмерной постановке.
Конечные элементы теплопроводности и конвекции
Для задач теплопередачи используются одномерные, плоские и пространственные КЭ теплопроводности. Для моделирования контакта поверхности со средой служат специальные конечные элементы конвективной теплоотдачи.

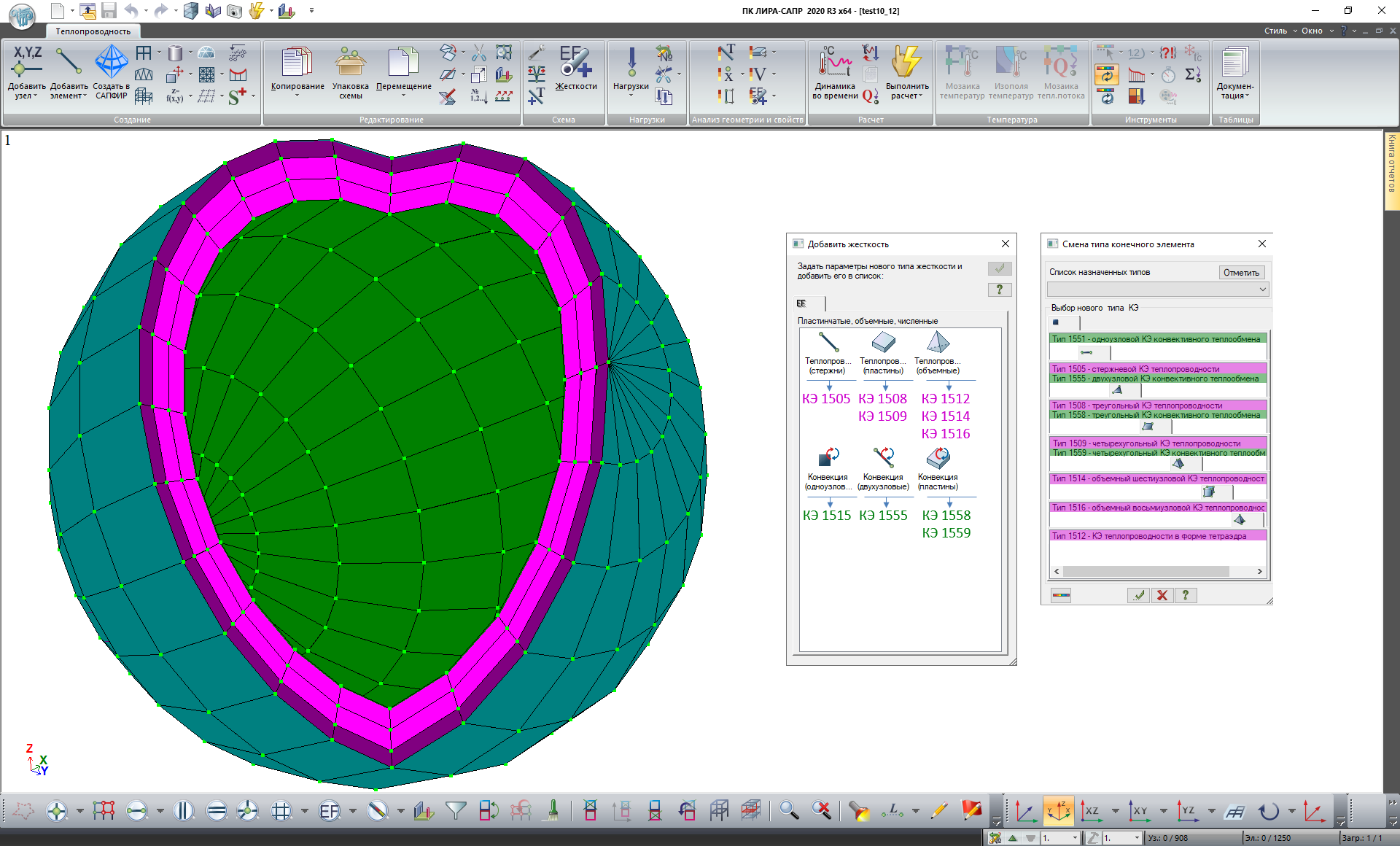

Конечные элементы используемые для решения задач теплопроводности
Типы температурного воздействия
Для моделирования различных типов температурного воздействия применяются: заданная температура в узле, тепловой поток на поверхности тела, заданная внешняя температура для элементов конвекции, а также нестационарные виды нагрузок и лучистый теплообмен (радиация).

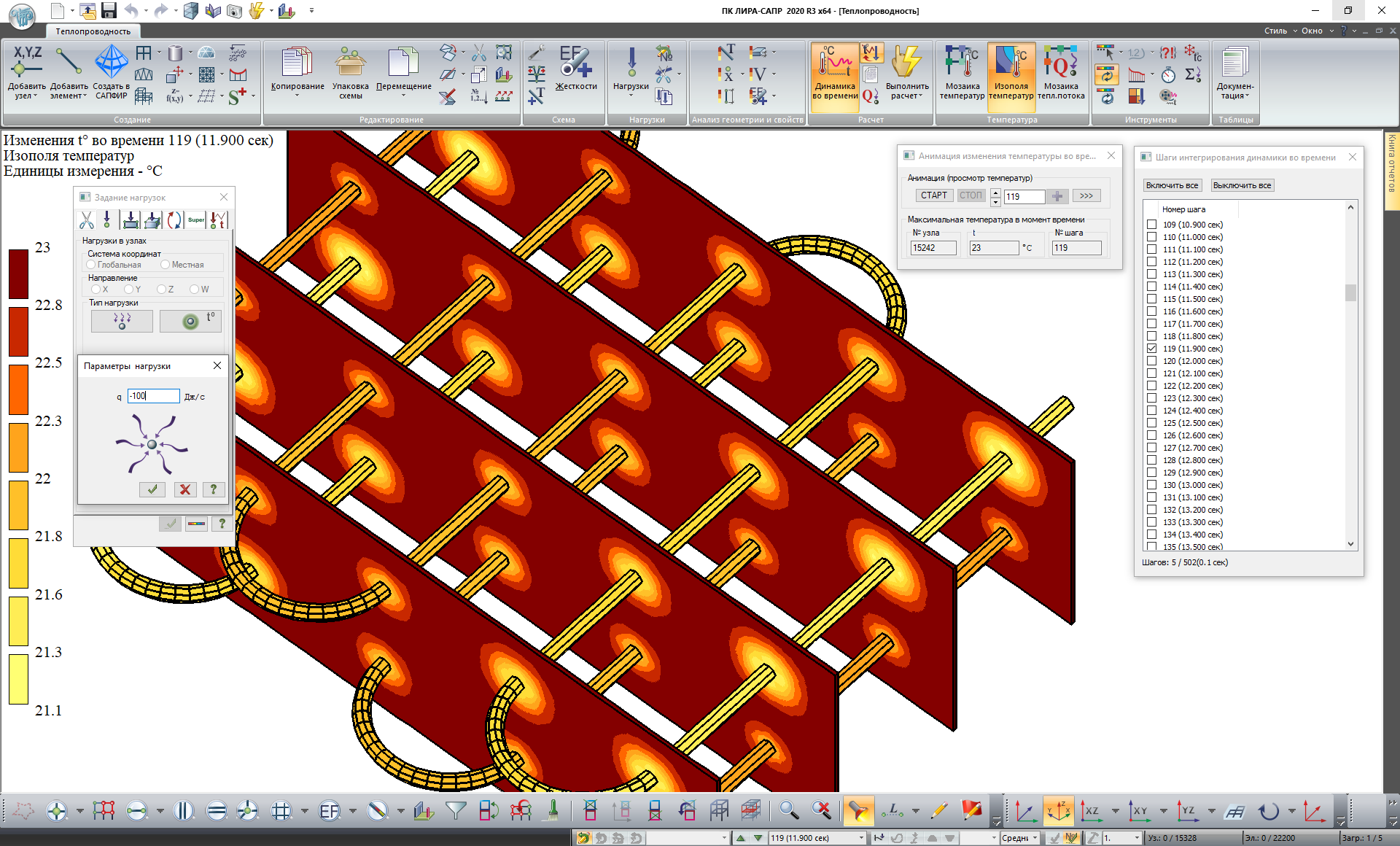

Нагрузка на узел (задача нестационарной теплопроводности)
Просмотр, анализ результатов и документирование
Результаты расчета задачи теплопроводности могут быть представлены в табличной и графической форме: в виде мозаик и изополей температур, мозаик теплового потока. Документирование исходных данных и результатов расчета выполняется с помощью системы «Книга отчетов».

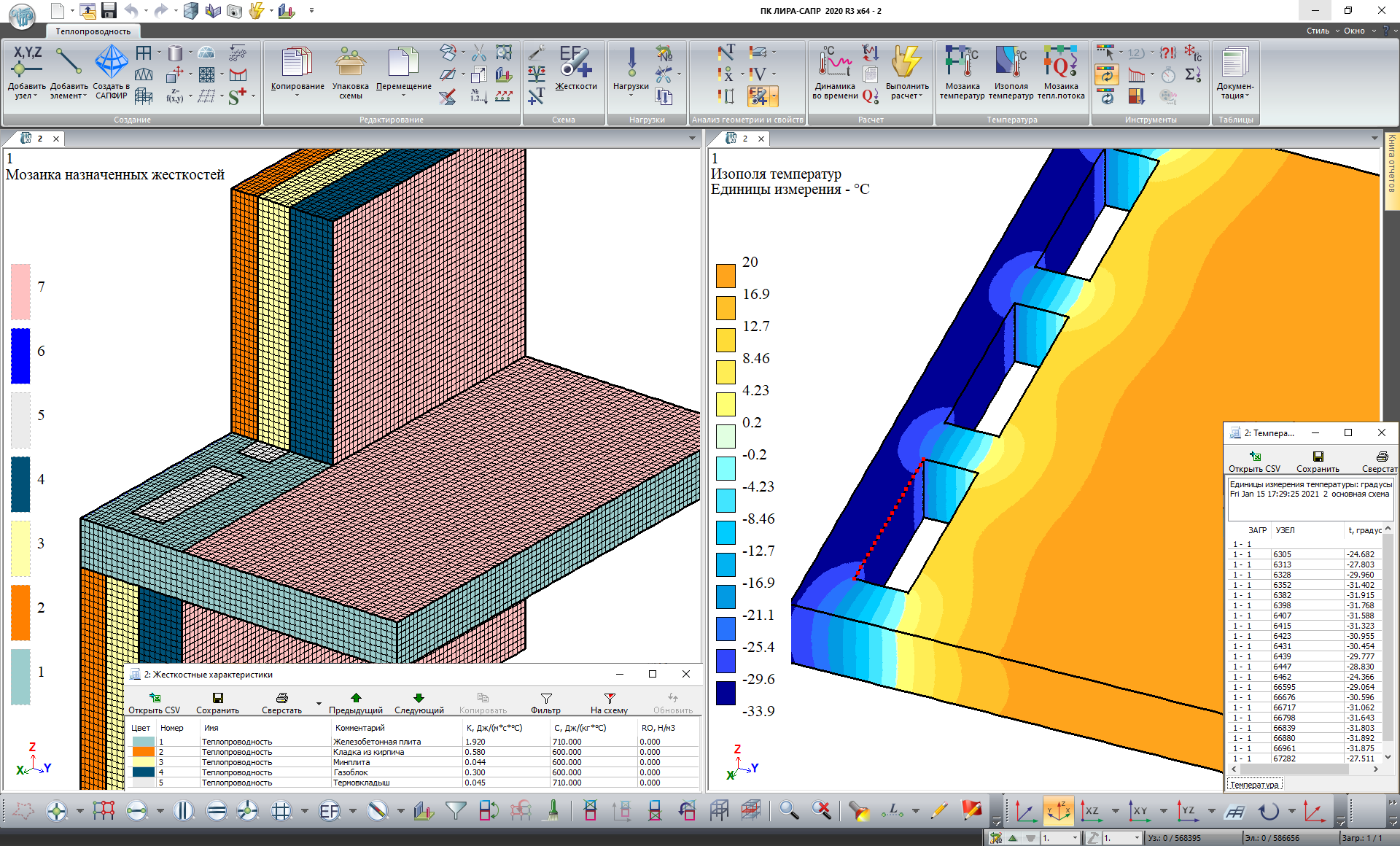

Отображение исходных данных и результатов расчета в графическом и табличном видах
С помощью системы «Теплопроводность» можно выполнить моделирование различных видов переноса тепла (теплоотдача, теплопередача, конвективно-лучистый перенос тепла). Что будет полезно при решении таких практических задач, как теплотехнический расчет ограждающих конструкций, проектирования эффективной огнезащиты строительных конструкций, определения действительного предела огнестойкости и др.
