Топоматик Robur — Изыскания

«Топоматик Robur — Изыскания» предназначен для обработки материалов инженерных изысканий и создания цифровой модели местности.

«Топоматик Robur — Изыскания» есть в наличии!

Для приобретения «Топоматик Robur — Изыскания», обратитесь к одному из наших менеджеров

*Цена указана за 1 лицензию

Метки: Категории: , Артикул: SDLTS-100708-1

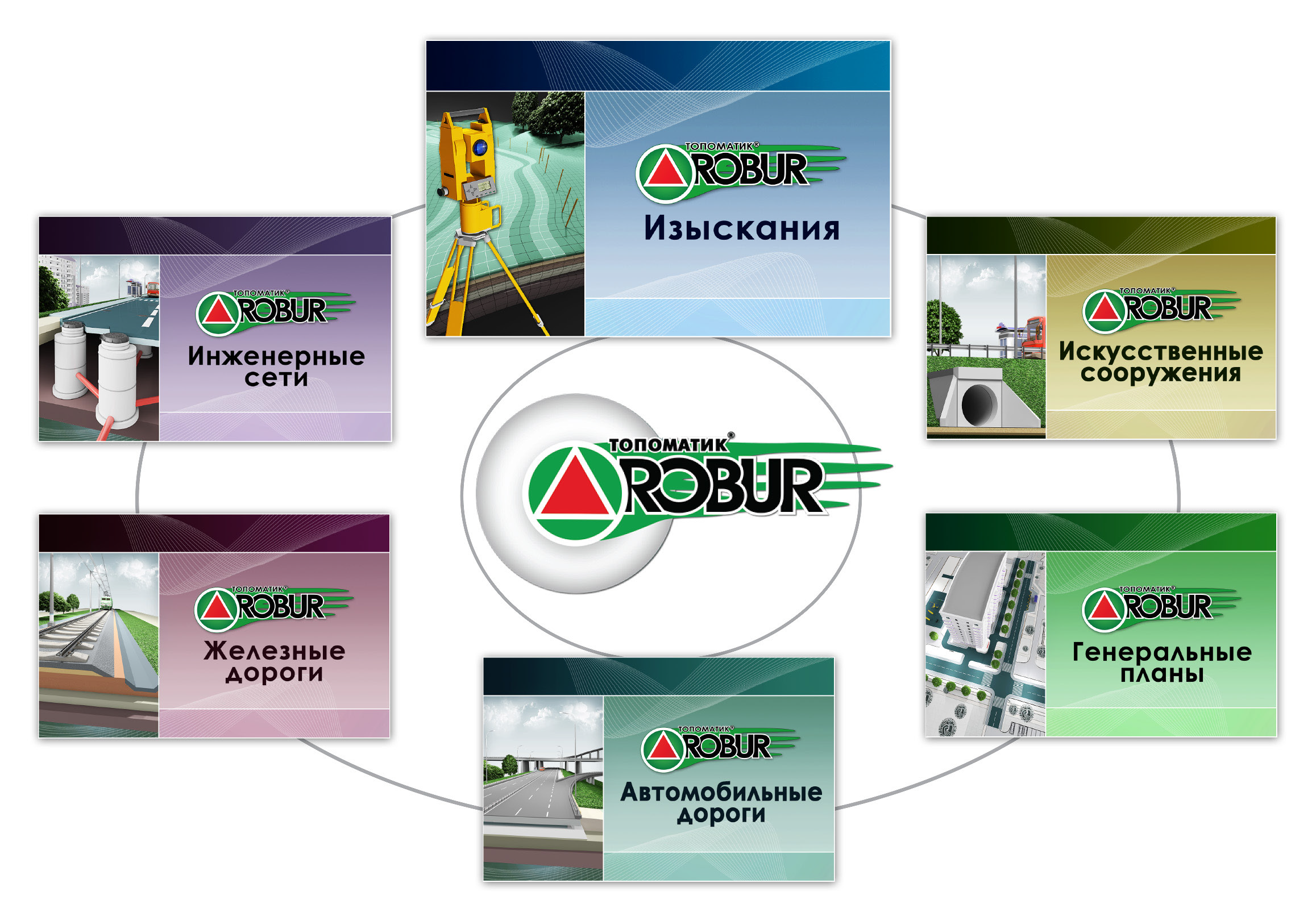

Место в структуре комплекса

Топоматик Robur — Изыскания - это программный продукт для обработки полевых материалов и создания цифрового двойника местности. Изыскания являются составной частью программного комплекса Топоматик Robur.
Место в структуре комплекса
Все программные продукты комплекса имеют общую платформу, что позволяет специалистам смежных специальностей совместно работать над проектом.

Сертификат соответствия № ТП 442-26 — срок действия: до 16.03.2029.

Свидетельство о регистрации программы для ЭВМ № 2022669881.

«Топоматик Robur — Изыскания» предназначен для обработки материалов инженерных изысканий и создания цифровой модели местности. Содержит инструментарий по импорту данных с цифровых приборов и обработке геодезических измерений, предусматривает использование материалов лазерного сканирования и оформление планшетов. Созданные в программе цифровые модели местности и геологии служат надежной основой для проектов, разрабатываемых в программных продуктах комплекса.

Функциональные возможности:

Блок задач Описание
Базовый функционал
  • Ленточный интерфейс;
  • Динамическая информационная модель;
  • Адаптивная структура проекта;
  • Коллективная работа;
  • Связанные документы.
Геодезия
  • Загрузка данных с различных цифровых приборов;
  • Использование различных изыскательских кодификаторов;
  • Расчет полигонометрии, тахеометрии и нивелирования;
  • Расчет линейной и угловой засечки, задача Ганзена;
  • Динамическая привязка измерений к точкам ЦММ.
Геология
  • Формирование легенды грунтов и каталога выработок;
  • Импорт данных геологической лаборатории из файлов различного формата;
  • Обработка данных статического зондирования и испытаний крыльчаткой;
  • Инструментарий по снесению геологических выработок на профили и сечения;
  • Создание геологических разрезов на продольных и поперечных профилях, а также произвольных сечениях;
  • Создание исходной  модели для подсчета объемов выемок с делением по грунтам.
Цифровая модель местности
  • Работа с большим объемом данных;
  • Импорт данных из файлов различного формата;
  • Поверхность полностью динамическая;
  • Подгрузка растровых и векторных данных, интернет-карт, кадастровых материалов;
  • Коммуникации и  другие линейные, точечных и площадных условных знаков задаются в виде трехмерных объектов и динамически отображаются на сечениях;
  • Моделирование провисов проводов и формирование чертежей пересечек;
  • Анализ поверхностей и сравнение их между собой;
  • Совместная работа над одной ЦММ группой исполнителей.
Топографический план
  • Полнофункциональный графический редактор для оформления топографического плана;
  • Создание планшетов  по единой модели в разных масштабах;
  • Оформление в соответствии с региональными стандартами;
  • Настраиваемые шаблоны листов;
  • Автоматическая раскладка листов вдоль трасс или внутри заданной области.
Трасса
  • Два механизма трассирования: по тангенсам и по элементам;
  • Контроль целостности плана трассы и всех составляющих элементов;
  • Импорт/экспорт трассы из основных распространенных программных продуктов;
  • Работа с многорадиусными кривыми;
  • Задание пикетажа по участкам;
  • Автоматический подбор параметров плана существующей трассы по данным съемки;
  • Создание продольного профиля трассы и ее поперечников по ЦММ или данным геодезических измерений;
  • Одновременная работа с различными участками трассы группой исполнителей.
Лазерное сканирование
  • Импорт облаков точек из las-файлов и txt;
  • Выборка и отображение точек лазерной съемки в основных рабочих окнах программы;
  • Создание точек ЦММ по данным лазерного сканирования.
Подсчет объемов между поверхностями
  • По разности отметок поверхностей,  полученных во всех характерных точках их триангуляции;
  • С помощью картограммы;
  • По данным  поперечников трассы, рассекающей заданные поверхности.
Вынос проекта в натуру Формирование набора  текстовых и трехмерных данных, в том числе путем их загрузки в специализированное геодезическое оборудование.
Исполнительная съемка Сопоставление проектных и фактических данных, формирование ведомостей и картограмм отклонений.
Выходные документы
  • Чертеж ситуационного плана;
  • Чертеж развернутого плана местности относительно трассы;
  • Чертеж продольного профиля;
  • Чертеж поперечников;
  • Чертеж сечения;
  • Чертеж пересекаемых коммуникаций;
  • Чертеж геологических выработок и разрезов;
  • Ведомость съемки;
  • Ведомость геологических грунтов и выработок;
  • Ведомость пересекаемых коммуникаций;
  • Ведомость объектов по трассе;
  • Ведомость элементов плана;
  • Ведомость координат плана с заданным шагом;
  • Ведомость разбивки горизонтальных кривых;
  • Ведомость разбивки трассы от условного базиса;
  • Ведомость увязки пикетажа;
  • Ведомость существующих водопропускных труб и мостов;
  • Ведомость по существующему покрытию и земляному полотну;
  • Ведомость исполнительной съемки.

Функционал модуля «Изыскания» доступен во всех программных продуктах линейки «Топоматик Robur».
