Огнестойкость

Подбор армирования для обеспечения требуемого предела огнестойкости.

212800 ₸

*Цена указана за 1 лицензию

Метки: Категории: , , Артикул: 111-1-1-1
Бренд:

    Примечание:

    Реализованные нормативные документы для расчета огнестойкости в текущей версии: СП 468.1325800.2019 (СТО 36554501-006-2006) и ДСТУ-Н Б EN 1992-1-2:2012..

    Огнестойкость

    Система позволяет выполнить теплотехнический расчет для определения характера прогрева сечения и определения температуры в искомых точках поперечного сечения конструкции для обеспечения требуемого предела огнестойкости по теплоизолирующей способности. А также, выполнить автоматизированный подбор армирования для обеспечения требуемого предела огнестойкости железобетонных и сталежелезобетонных конструкций по потери несущей способности согласно нормам СТО 36554501-006-2006 и ДСТУ-Н Б EN 1992-1-2:2012.

    Расчет предела огнестойкости





    Расчет предела огнестойкости железобетонных и сталежелезобетонных конструкции в ПК ”ЛИРА-САПР” сводится к вычислению распределения температур по сечению, в соответствии с заданным периодом времени в условиях пожара; дальнейшей корректировкой физико-механических характеристик материалов на основании полученных температурных полей; проверке несущей способности элементов конструкции на действие нормативной нагрузки и в случае невыполнения требований – наращиванию армирования.

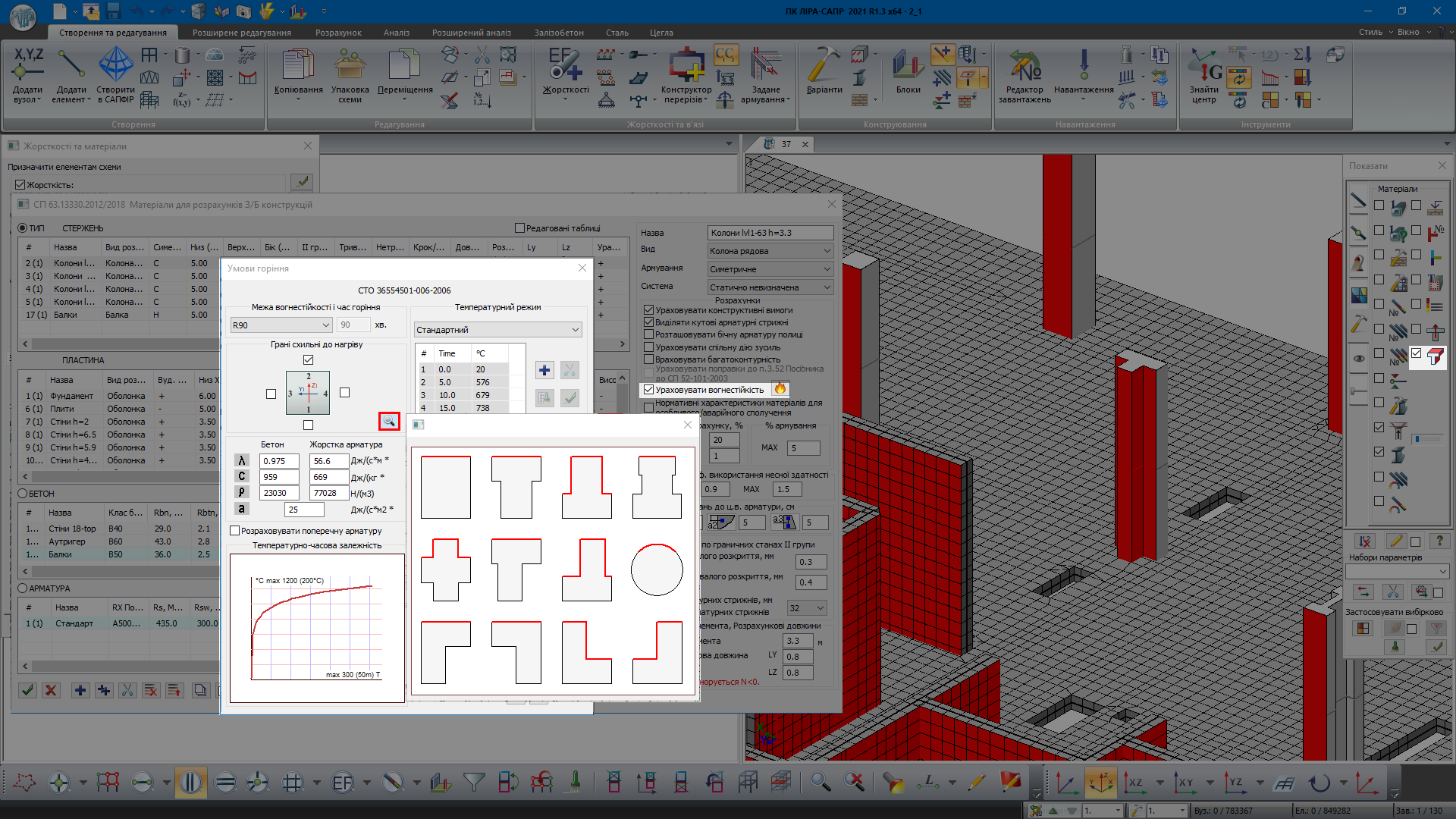

    Расчет огнестойкости реализован для стандартных типов сечений (прямоугольник, кольцо, тавр, тавр несимметричный, двутавр, крест, уголок), сталежелезобетонных (прямоугольное бетонное сечение с различными вариантами расположения жесткой арматуры и различные трубобетонные сечения) и пластинчатых элементов.


    Модули LIRA-FEM. Огнестойкость
    Модули LIRA-FEM. Огнестойкость
    Модули LIRA-FEM. Огнестойкость

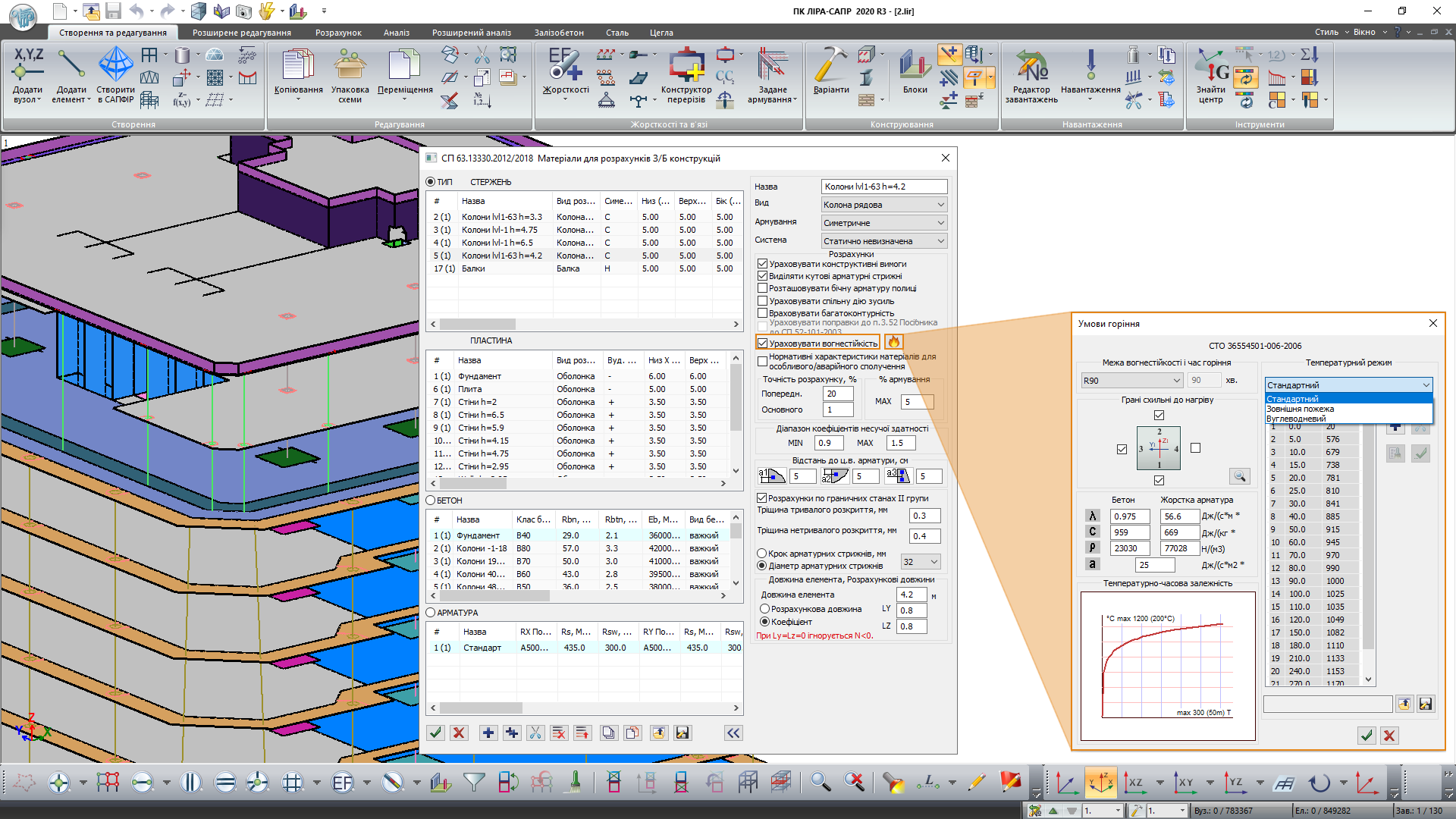

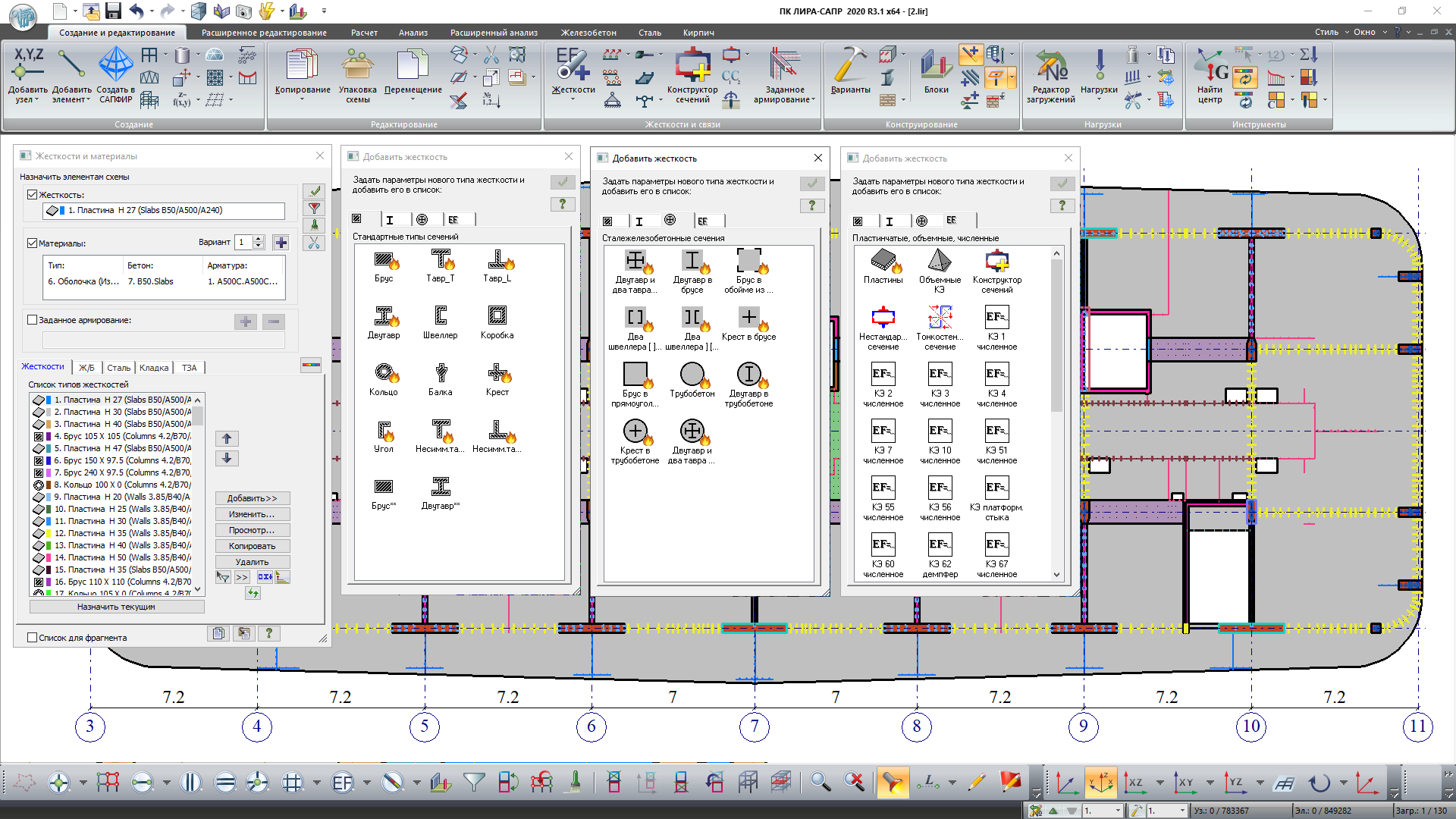

    Реализован удобный способ задания исходных данных для расчета с учетом требований огнестойкости. Задать информацию, необходимую для расчета огнестойкости железобетонных конструкций можно как в препроцессоре САПФИР, так и в конечно-элементном редакторе ВИЗОР-САПР.

    Модули LIRA-FEM. Огнестойкость

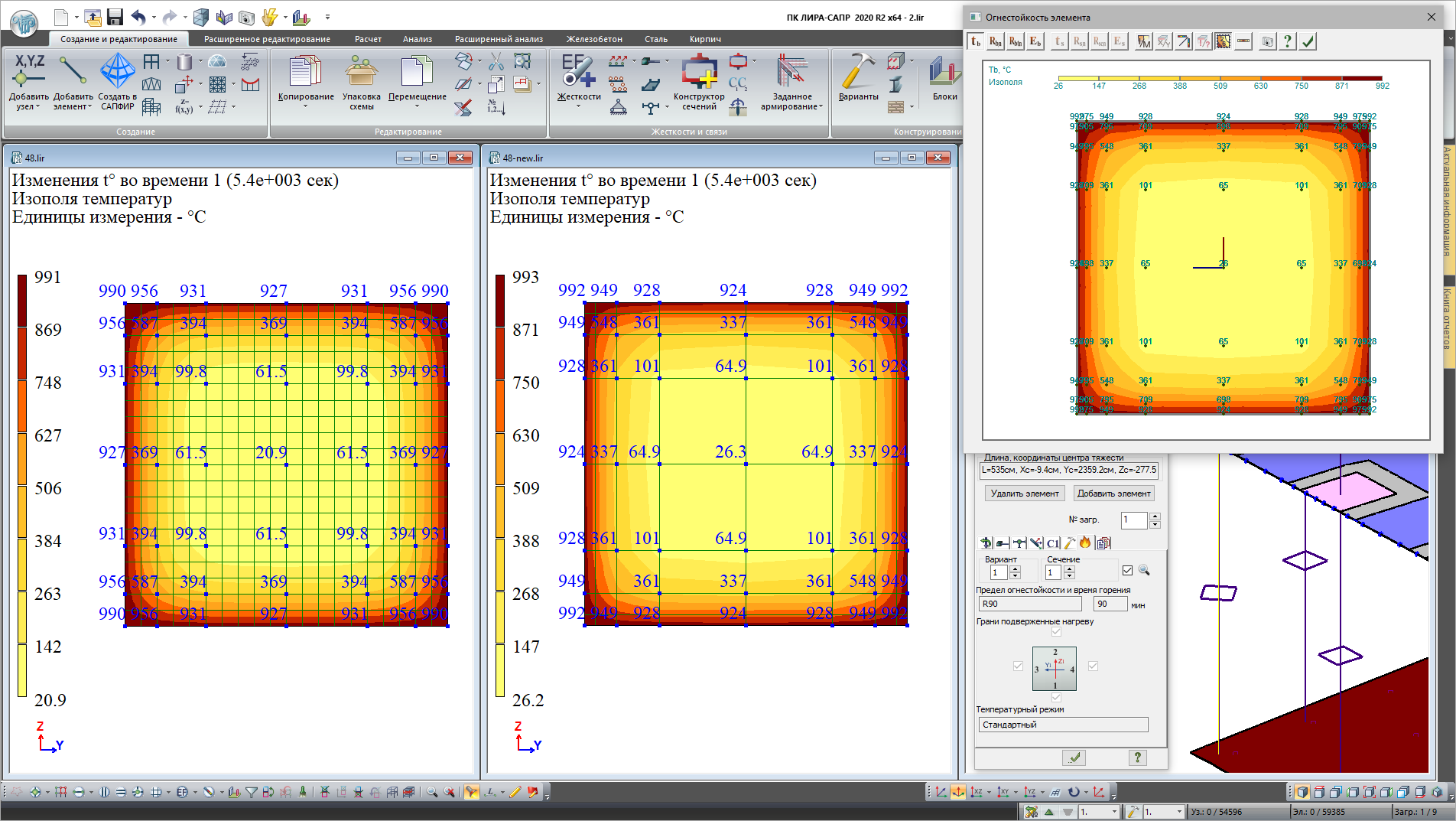

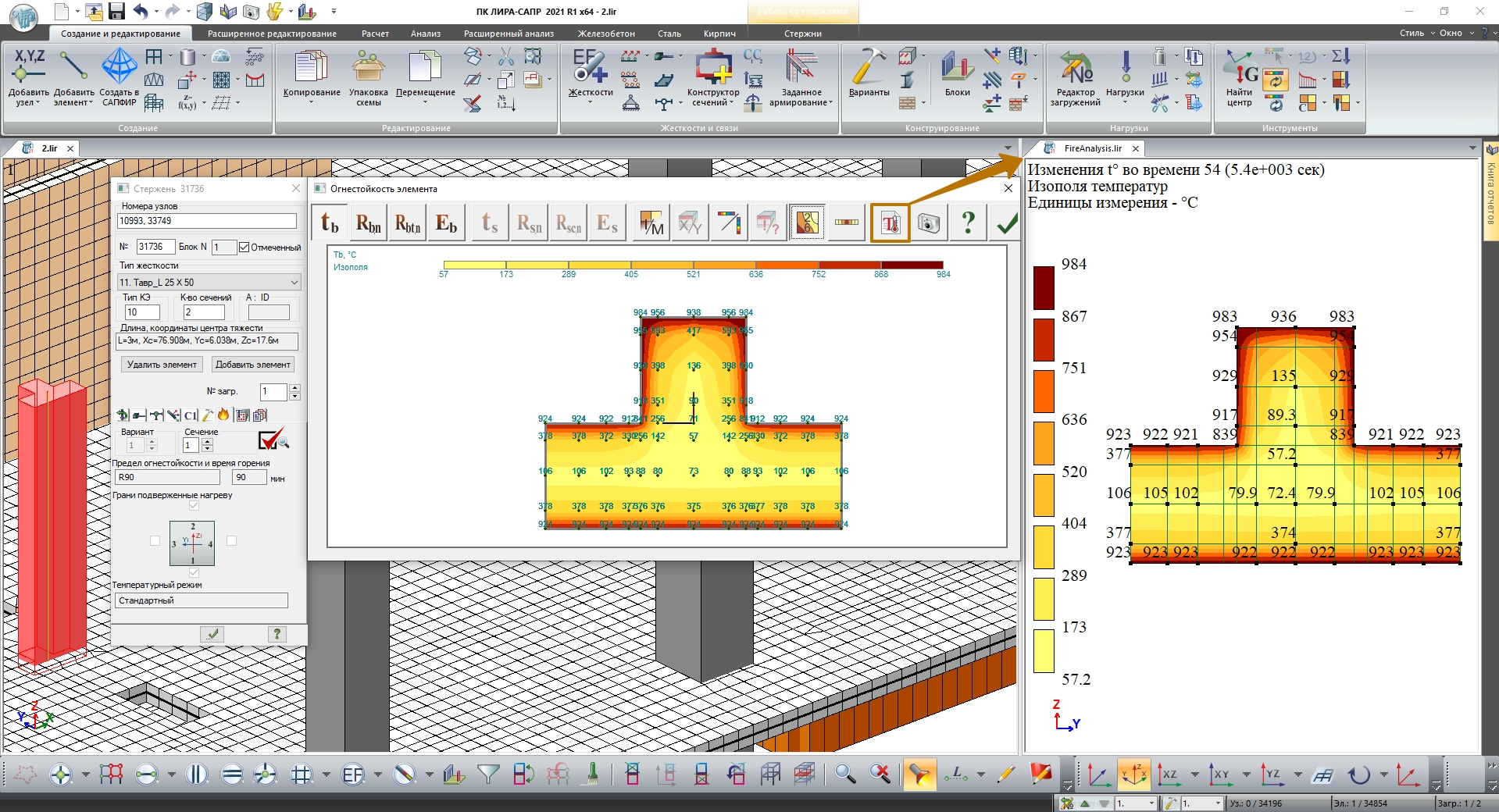

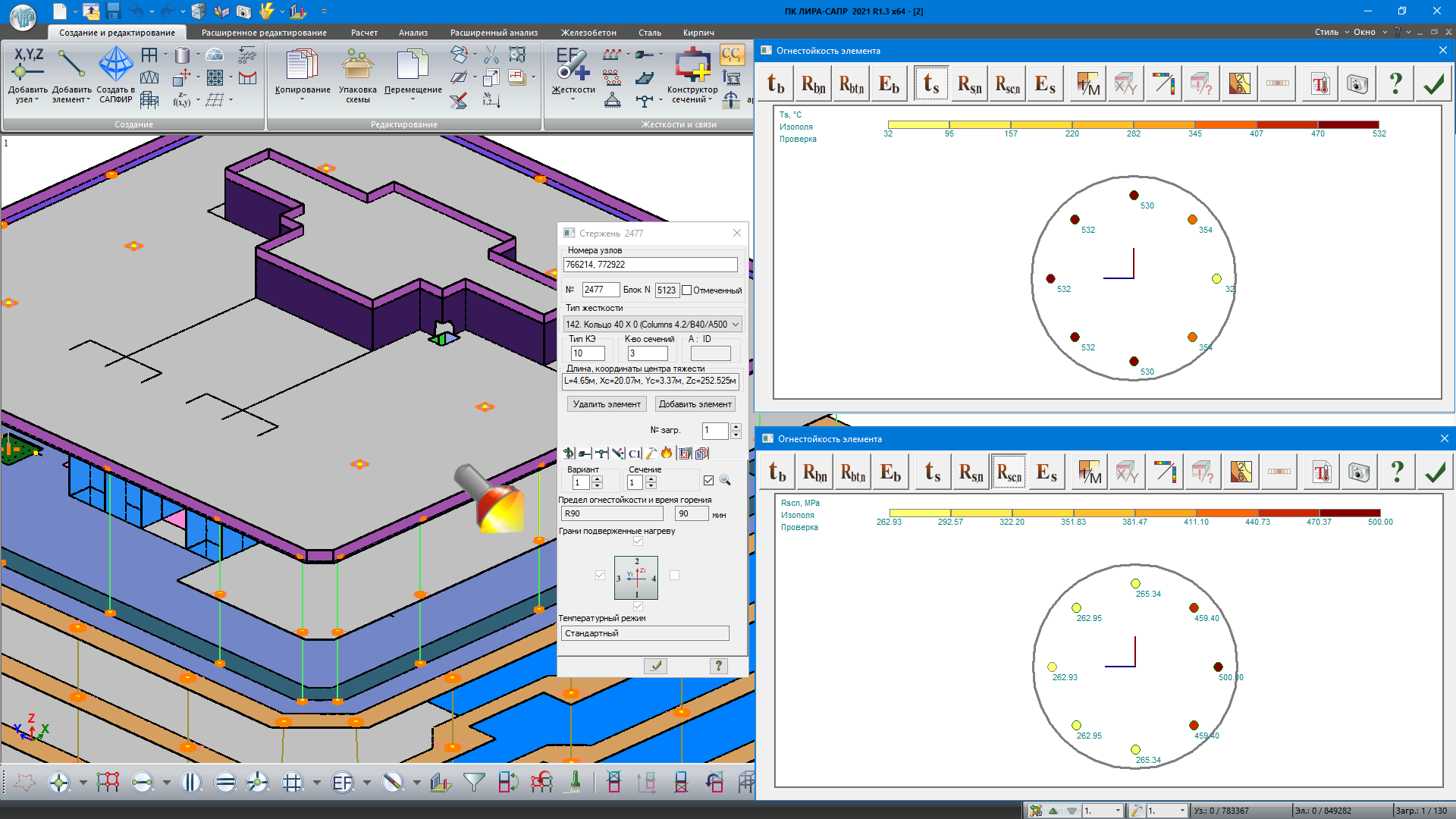

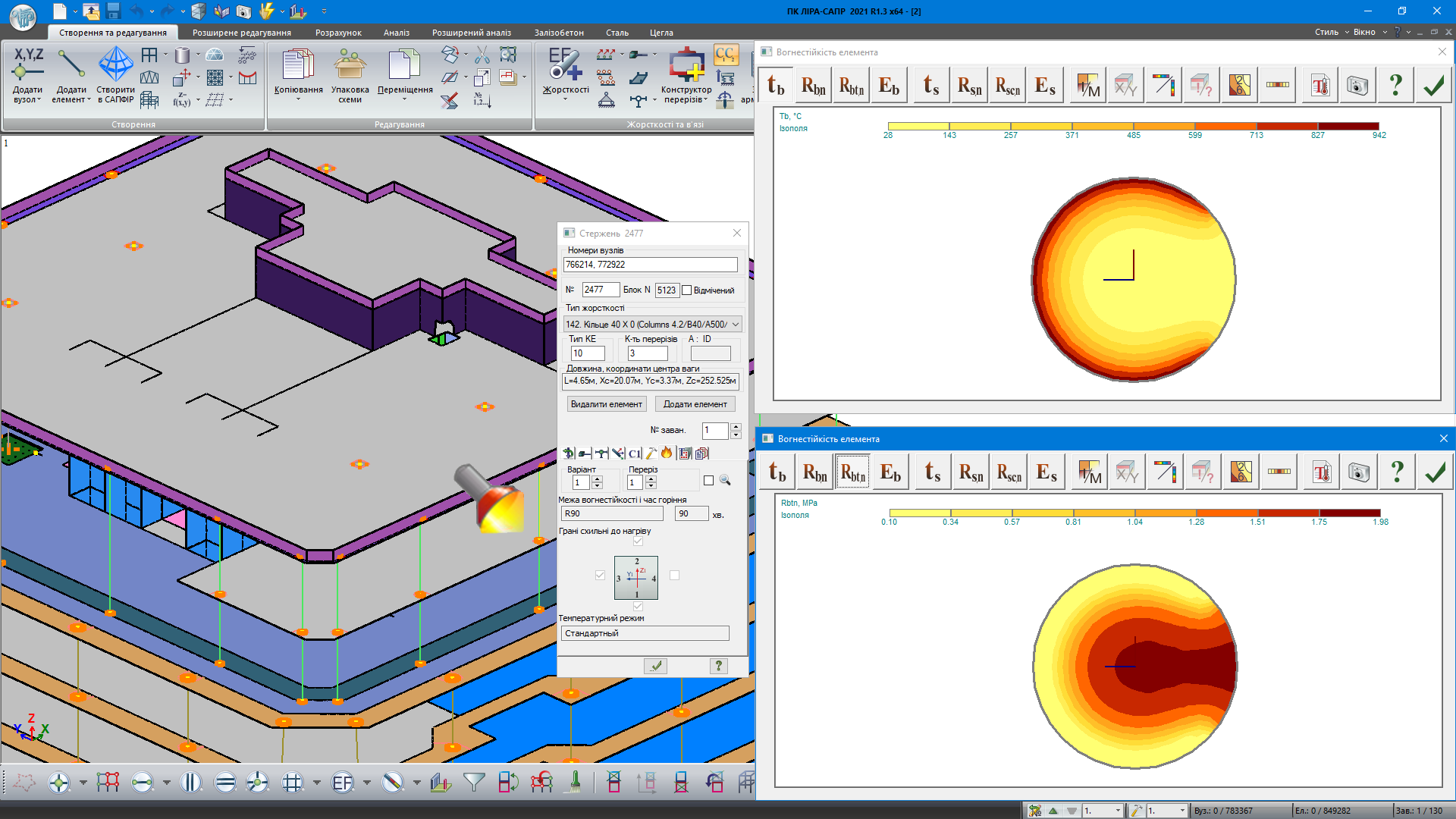

    После задания исходных данных для выбранного сечения определяются температурные поля и характеристики материалов бетона и арматуры при огневом воздействии.










    Еще на этапе создания расчетной модели пользователь может произвести экспресс-анализ теплоизолирующей способности конструкций (ГОСТ 30247.1) и определить достигли ли бетон или арматура критической температуры прогрева.


    Модули LIRA-FEM. Огнестойкость
    Модули LIRA-FEM. Огнестойкость







    Точность определения температур повышается за счет автоматизированного сгущение сетки у сторон подверженных воздействию огня.

    Конечно-элементная сетка формируется таким образом, чтобы её узлы располагаются не только в толщине сечения, но и по его периметру, а также вдоль полок и стенок для конструкций с жёсткой арматурой.



    Реализован экспорт txt-файла задачи огнестойкости (расчетное сечение) для дальнейшего импорта в систему “Теплопроводность”.

    В txt-файл записываются все заданные параметры выбранного сечения необходимые для теплотехнического расчета (геометрические размеры сечения, материалы, грани подверженные нагреву, предел огнестойкости, коэффициент теплопроводности, коэффициент теплоемкости, плотности, коэффициент конвективного теплообмена и др.).

    Импортированное сечение в системе “Теплопроводность” можно модифицировать, например задать огнезащитный экран.


    Модули LIRA-FEM. Огнестойкость
    Модули LIRA-FEM. Огнестойкость









    Подбор армирования для обеспечения требуемого предела огнестойкости по потере несущей способности осуществляется на основании положений изложенных в СТО 36554501-006-2006 (для норм СП 63.13330.2012/2018) или ДСТУ-Н Б EN 1992-1-2:2012 (для норм ДБН В.2.6-98:2009) с использованием нелинейно-деформационной теории.

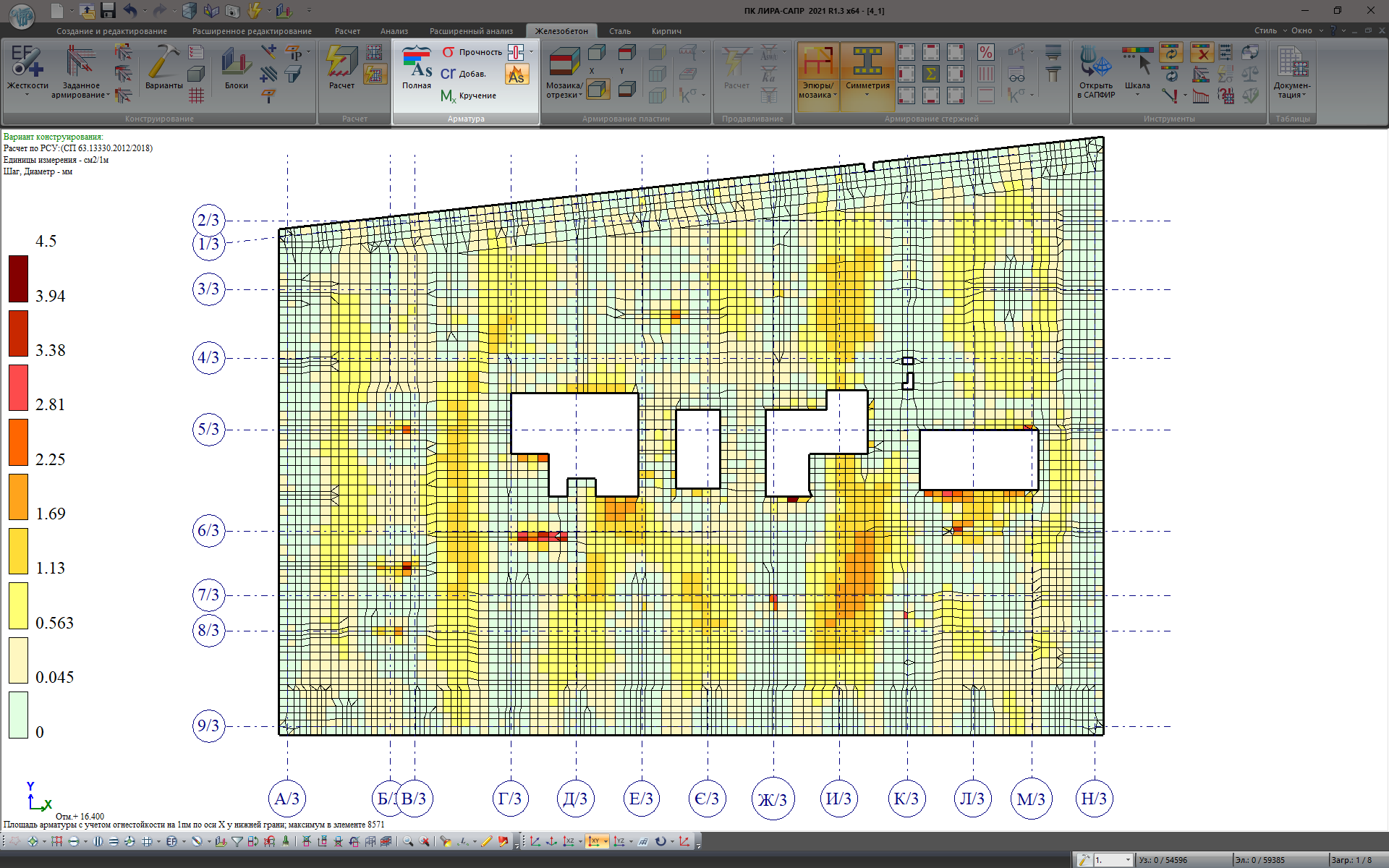

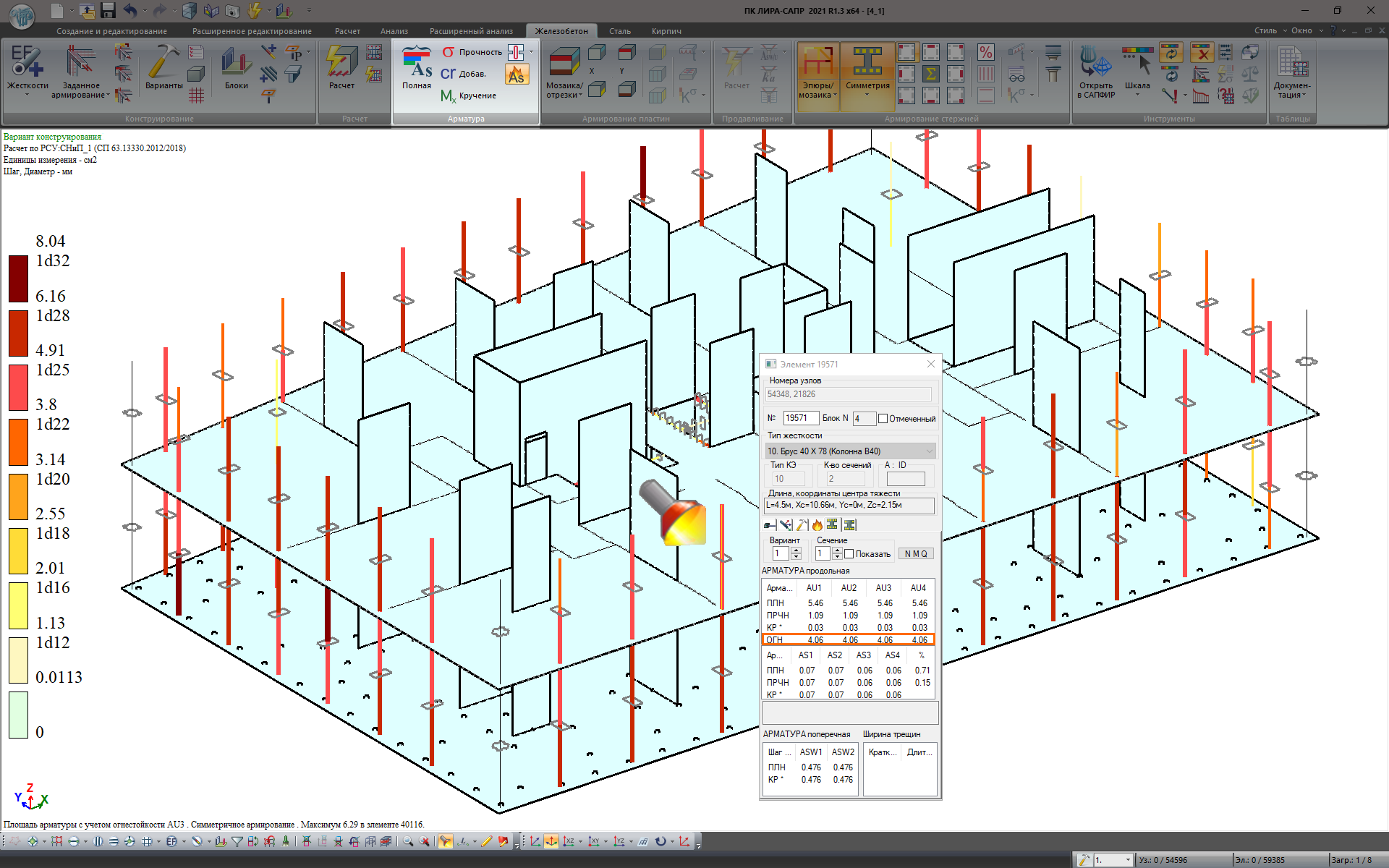

    Результаты подобранной арматуры огнестойкости представлены в графическом виде – мозаики армирования для пластинчатых и стержневых элементов схемы. А также, подобранная от расчета на огнестойкость арматура представлена отдельной строкой в таблицах результатов и в диалоговом окне Информация об элементе.

    Модули LIRA-FEM. Огнестойкость
    Модули LIRA-FEM. Огнестойкость

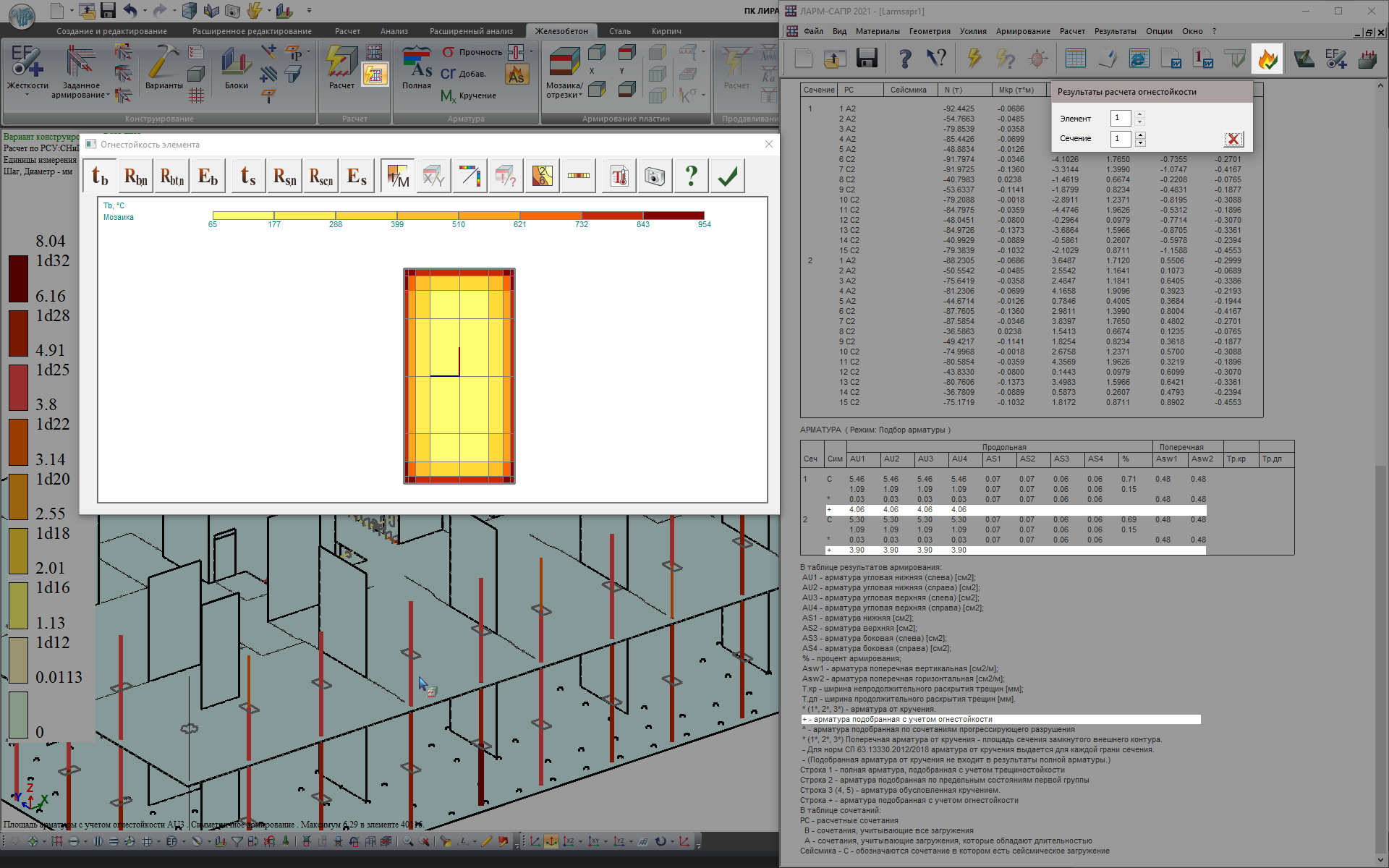

    Расчет огнестойкости можно выполнять не только в единой графической среде, но и с помощью локального режима расчета для отдельного железобетонного стержневого или пластинчатого элемента.

    Усилия для исследуемого элемента могут импортироваться из системы АРМ-САПР или задаваться непосредственно в системе ЛАРМ-САПР.





    Реализована возможность импорта поперечного сечения на основании данных огнестойкости элемента из “ВИЗОР-САПР” в “Конструктор сечений”. Поперечное сечение в КС передается разбитым на зоны, в зависимости от распределения температур в каждом его участке. С каждой зоной связан свой закон нелинейного деформирования основного и армирующего материалов, с учетом изменения физико-механических свойств бетона и арматуры при высокотемпературном огневом воздействии.
