Преимущества продукта

Открытая архитектура

Открытый API-интерфейс позволяет создавать уникальные инструменты для решения узкоспециализированных задач. nanoCAD Облака точек поможет выстроить рабочий процесс по индивидуальному алгоритму для достижения оптимального результата

Широкий выбор инструментов

nanoCAD Облака точек содержит обширный инструментарий обработки данных, открывающий большие возможности при работе с облаками точек и позволяющий решить практически любую задачу

Единая инженерная экосистема

nanoCAD Облака точек работает как вертикальное приложение САПР-платформы nanoCAD, что позволяет создать единую инженерную экосистему для обработки данных 3D-сканирования и их дальнейшего использования в других программных продуктах

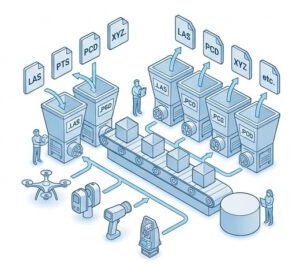

Работа с обменными форматами

Поддержка самых распространенных обменных форматов (LAS, PTS, PTX, PCD, XYZ, E57, PLY, RCS/RCP), используемых в лазерном сканировании, позволяет работать с данными, полученными из разных источников. Больше нет необходимости подстраивать рабочий процесс под конкретного производителя оборудования

Возможности продукта nanoCAD Облака точек в конфигурации "ReCloud"

Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга.

Задачи

Предварительный анализ и обработка результатов 3D-сканирования

Классификация и сегментация облаков точек

Создание ЦММ/ЦМР

Послойная векторизация и построение поэтажных планов

Поиск элементарных геометрических форм и сложных технологических систем

Вычисление площадей и объемов

Поиск геометрических коллизий

Трехмерное моделирование, в том числе имитационное

Мониторинг технического состояния объектов и экологической обстановки

Ключевые возможности

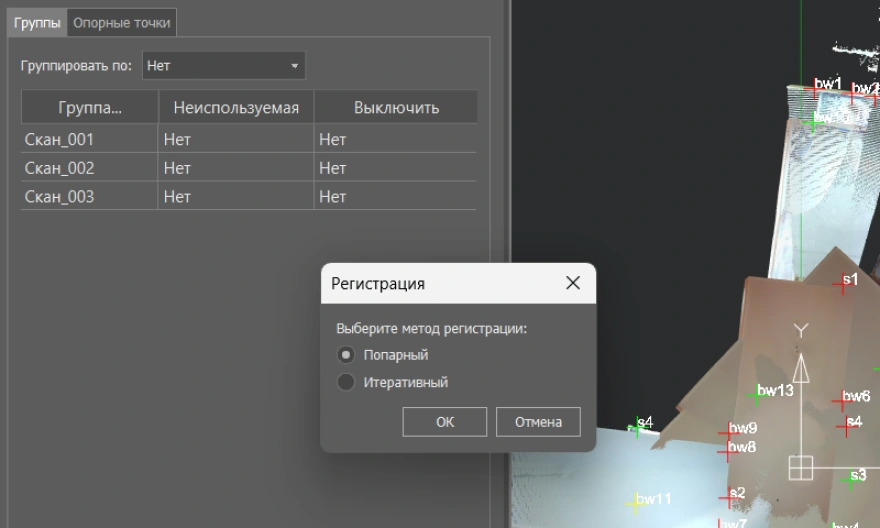

Сшивка облаков по опорным точкам

Взаимное ориентирование нескольких облаков точек. Регистрация позволяет найти параметры трансформации для произвольного количества групп опорных точек. Используются два способа: попарный и итеративный

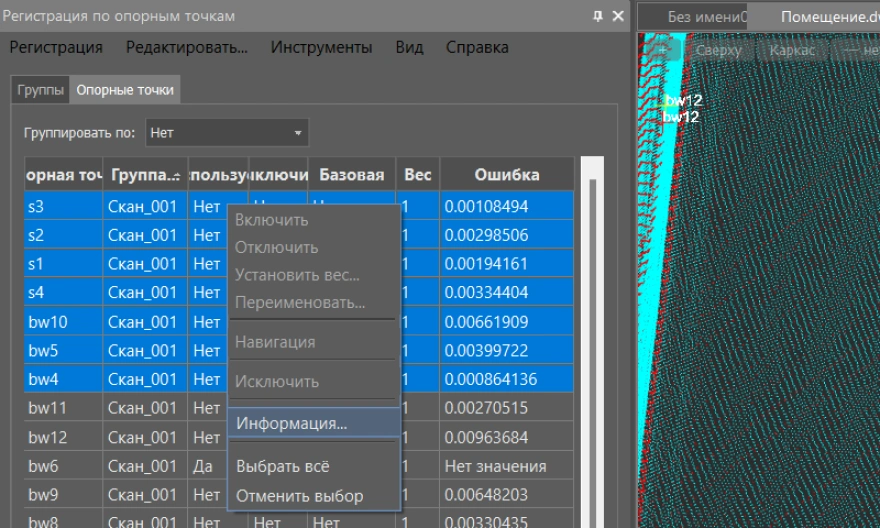

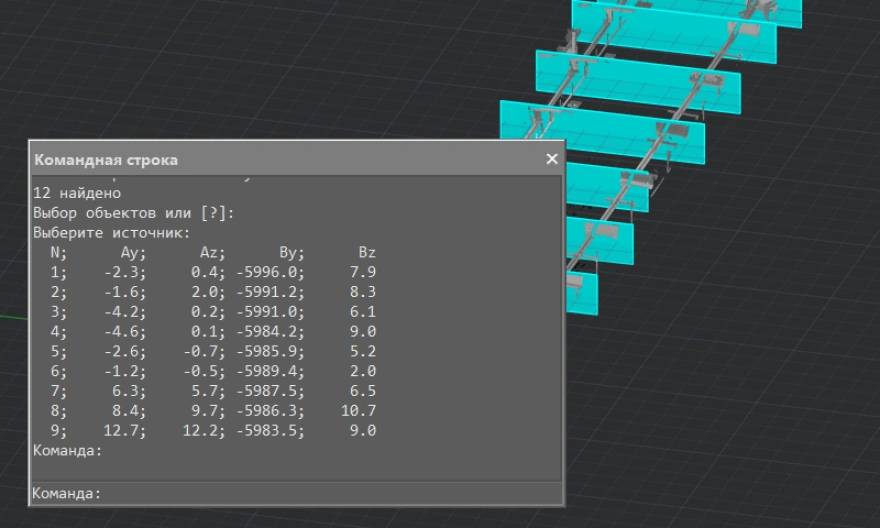

Проверка качества сшивки и контроль невязок

Контроль невязок по каждой точке позволяет оценить качество регистрации. Опорные точки с большой невязкой можно исключить или изменить вес таких точек, после чего выполнить повторную регистрацию

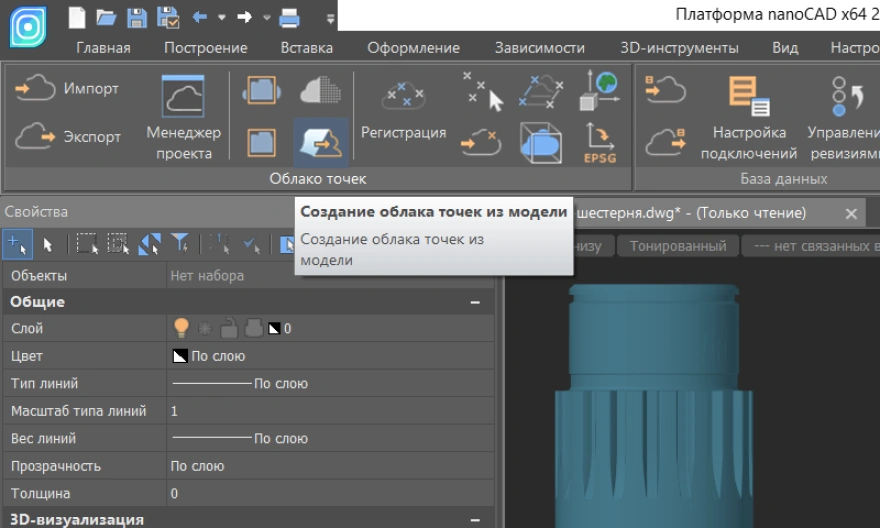

Создание облака точек из модели

Инструмент преобразует указанную модель в облако точек с заданной плотностью

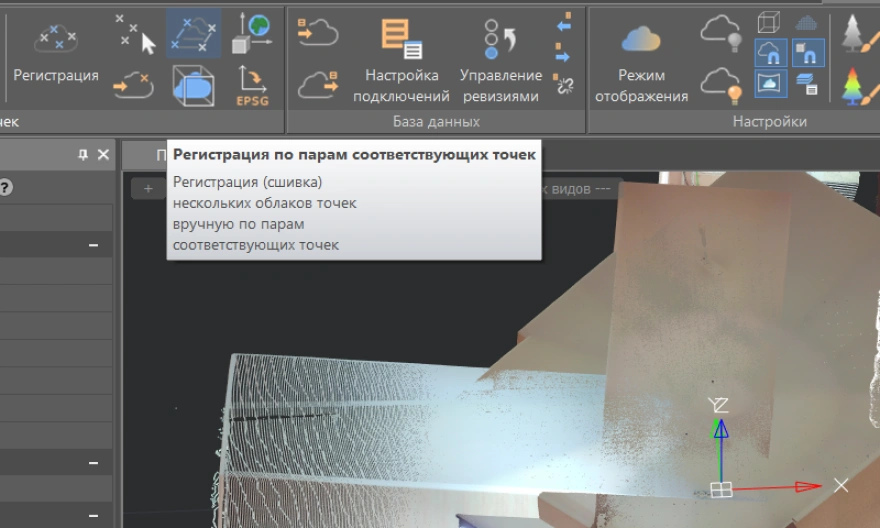

Сшивка сканов по парам соответствующих точек

Команда позволяет провести регистрацию облаков вручную, указав пары соответствующих точек на экране

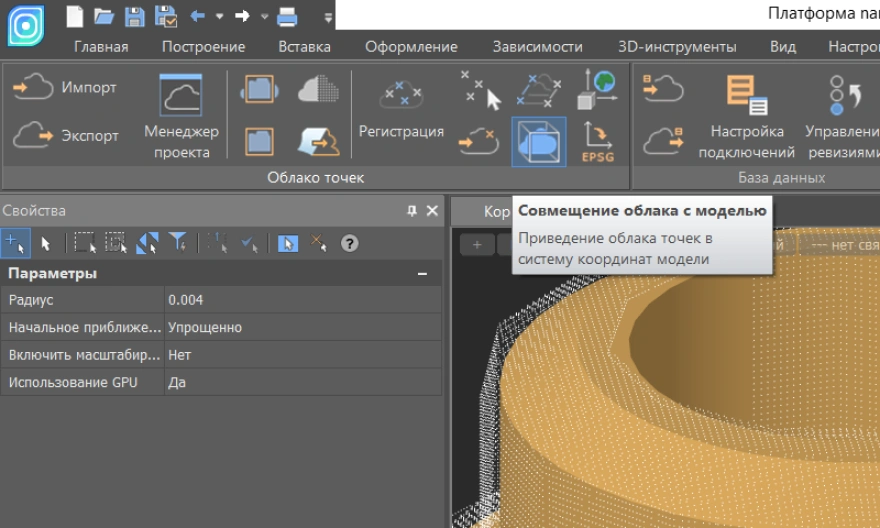

Совмещение облака с моделью

Команда выполняет детальное совмещение облака точек с эталонной моделью при наличии относительно небольшого смещения

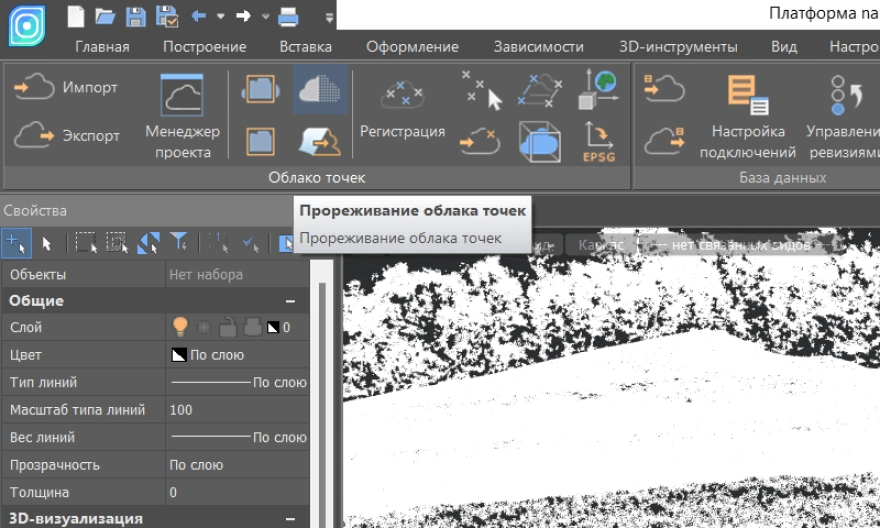

Прореживание облаков точек

Команда уменьшает количество точек в выбранном облаке и позволяет избавиться от избыточной насыщенности, которая может существенно увеличивать время обработки больших облаков

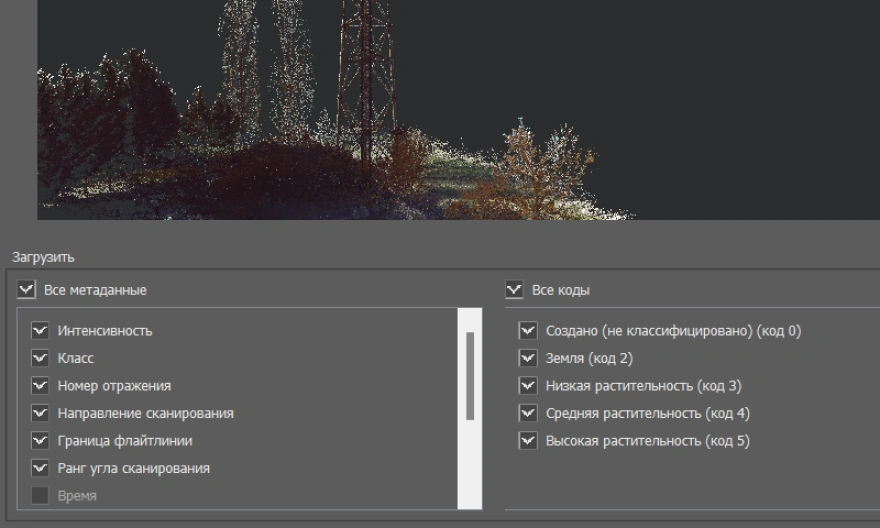

Фильтрация данных

Настройка фильтров атрибутов (метаданных) и классов точек импортируемых файлов

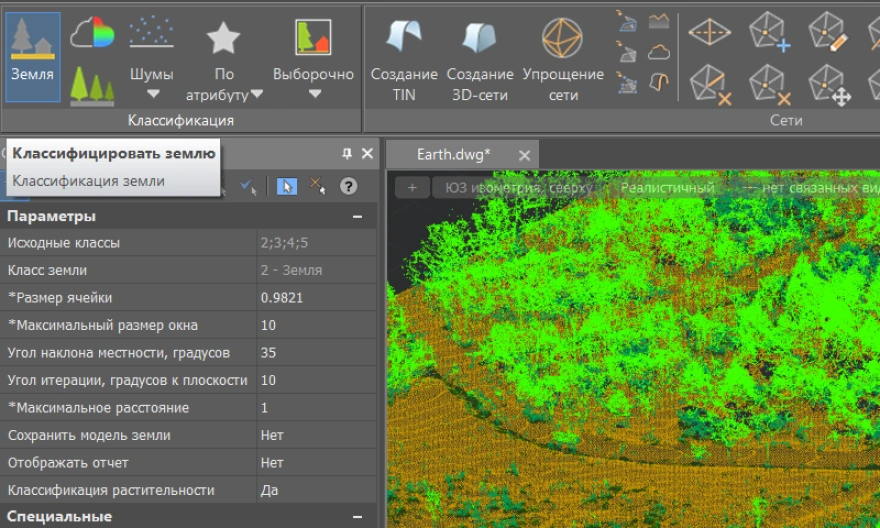

Классификация и верификация земли

Алгоритм автоматической идентификации земли, а также команда верификации земли, обеспечивающая ручное уточнение автоматически классифицированных точек

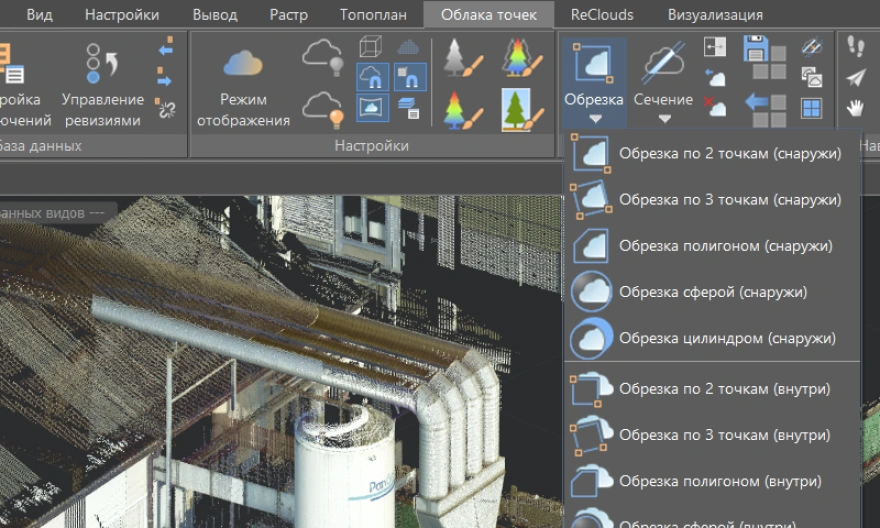

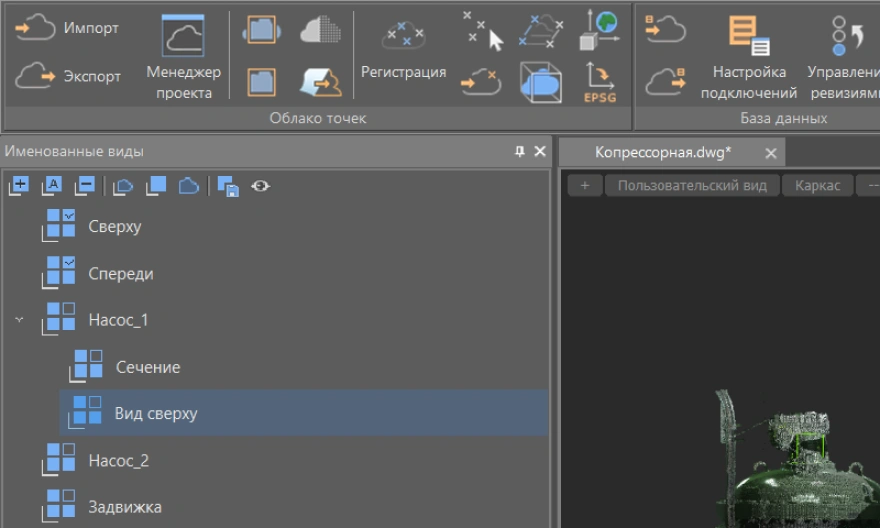

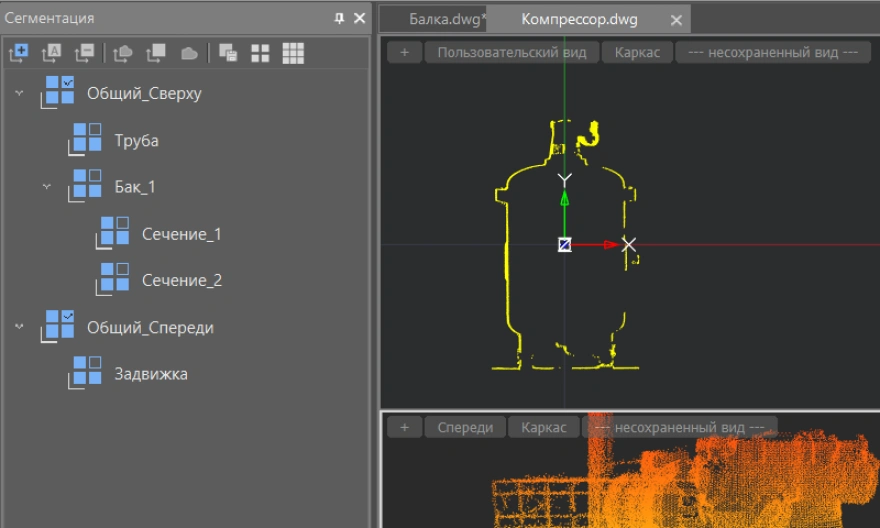

Именованные виды

Команда сохраняет сегменты облака точек, полученные в результате работы инструментов создания обрезки или сечения

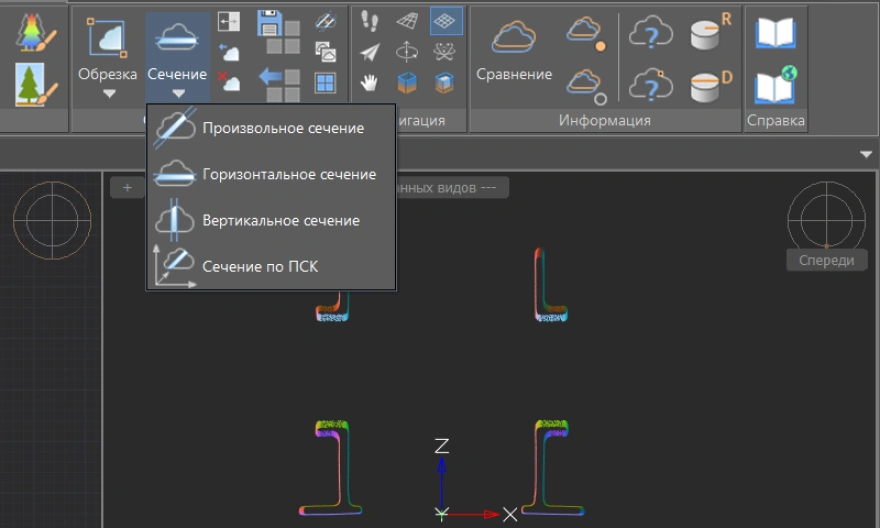

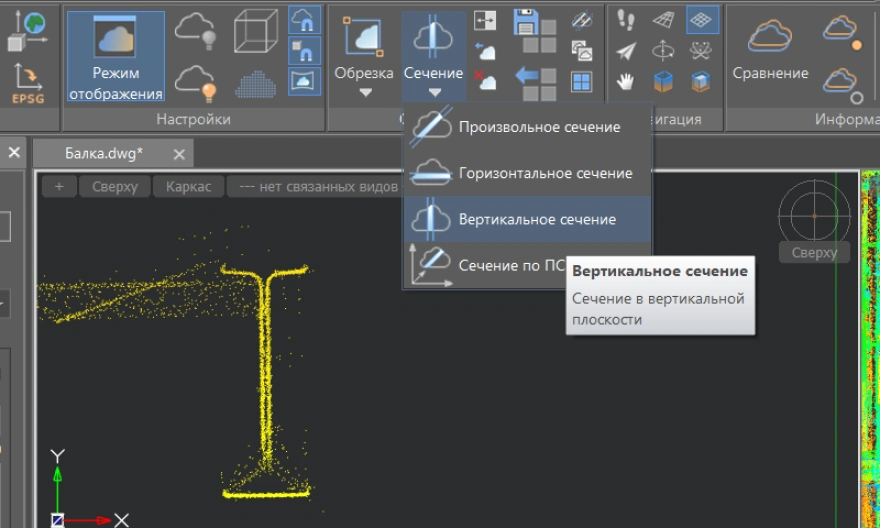

Создание и перенос сечений

Команда осуществляет параллельный перенос любого сечения в выбранном видовом экране с заданным шагом вперед или назад

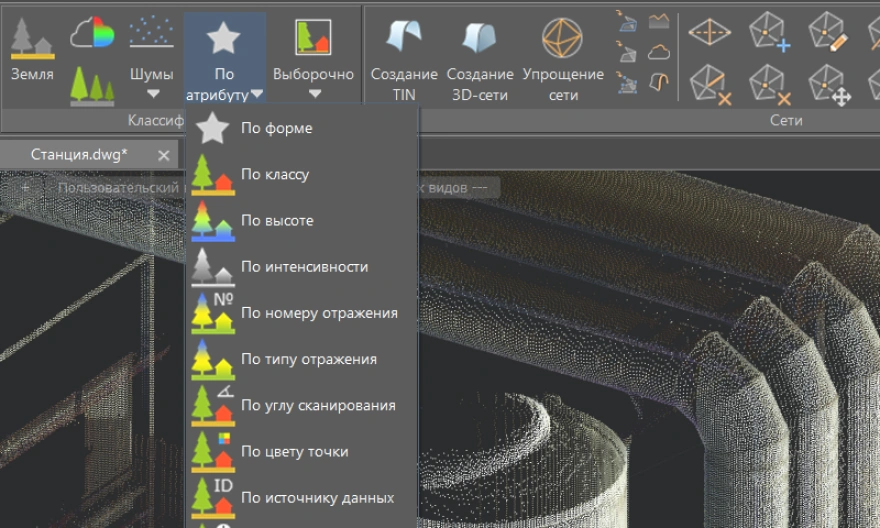

Классификация сечений по атрибуту

Обширный набор инструментов и параметров для автоматической классификации по заданному критерию

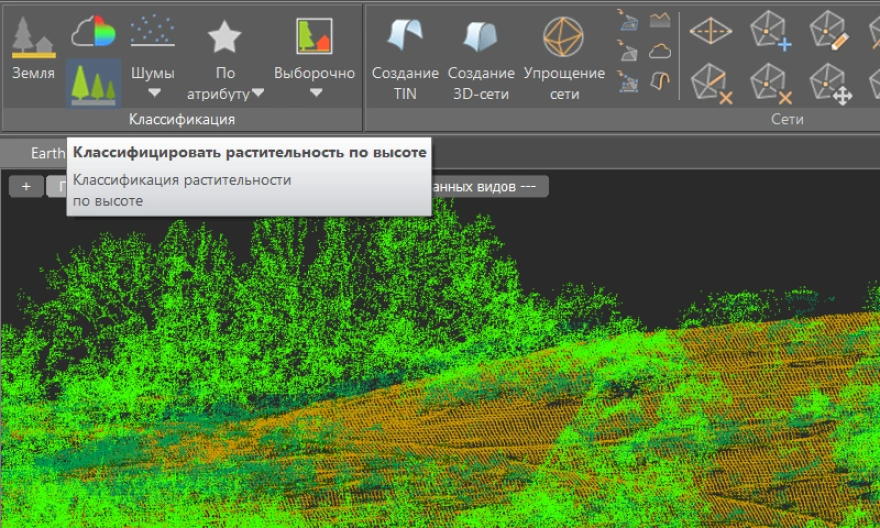

Классификация точек в облаке

Классификация точек, расположенных в заданном диапазоне высот относительно поверхности земли. Также возможна классификация- любых объектов по высоте от поверхности земли (конструкции, здания, опоры ЛЭП и др.)

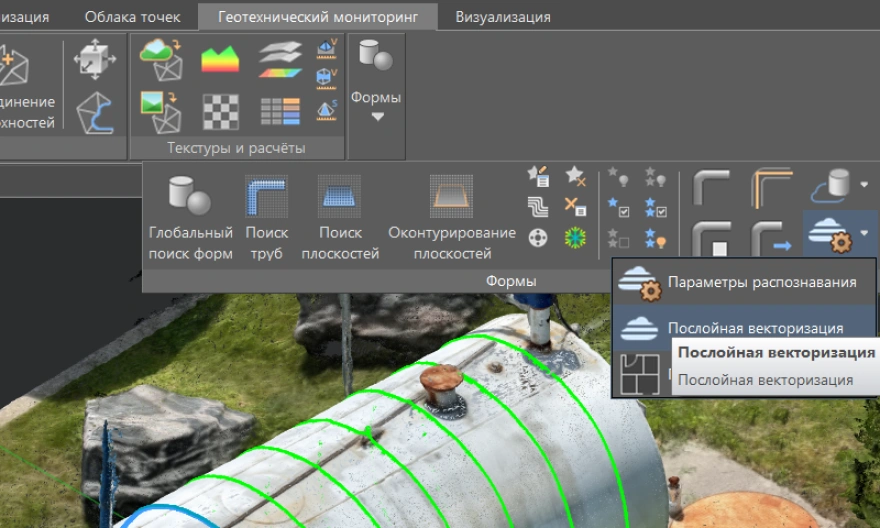

Послойная векторизация

Автоматическое построение множественных сечений облаков с заданным шагом, их последующая векторизация и создание растровых изображений

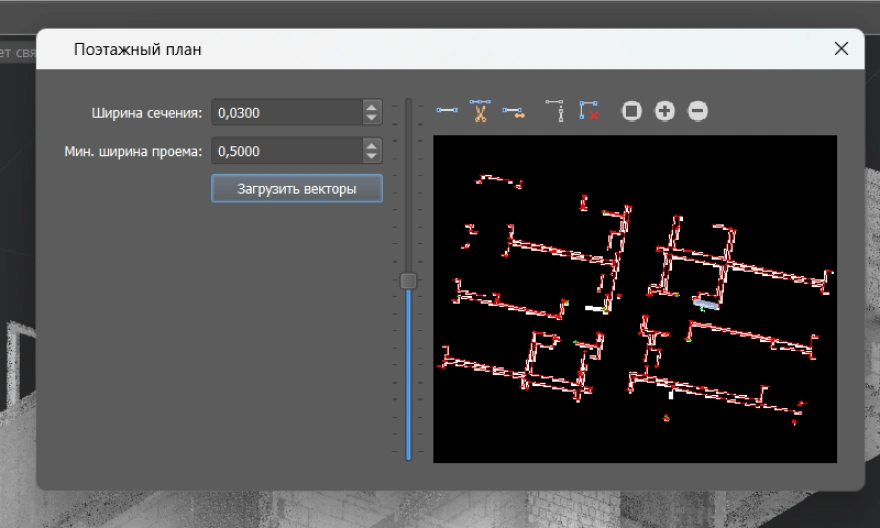

Построение поэтажного плана

Создание векторного поэтажного плана по данным облака точек. Облако может состоять из наружного скана здания и сканов его внутренних помещений

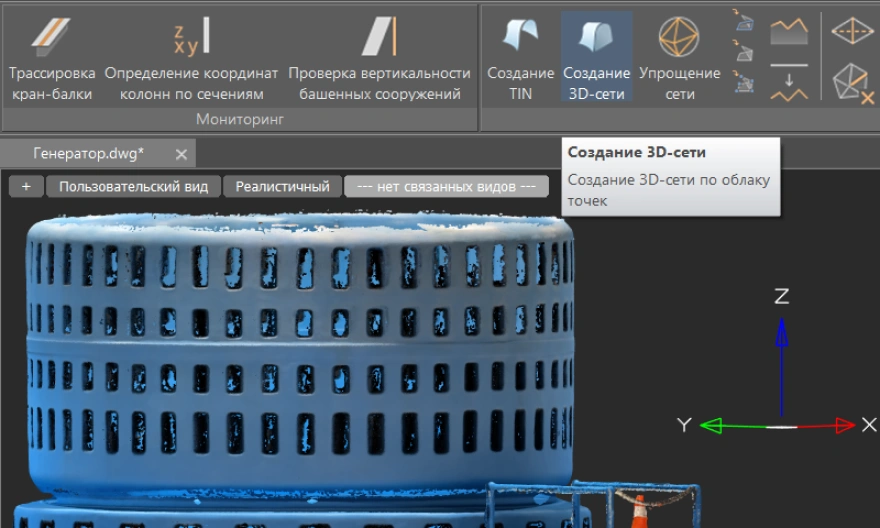

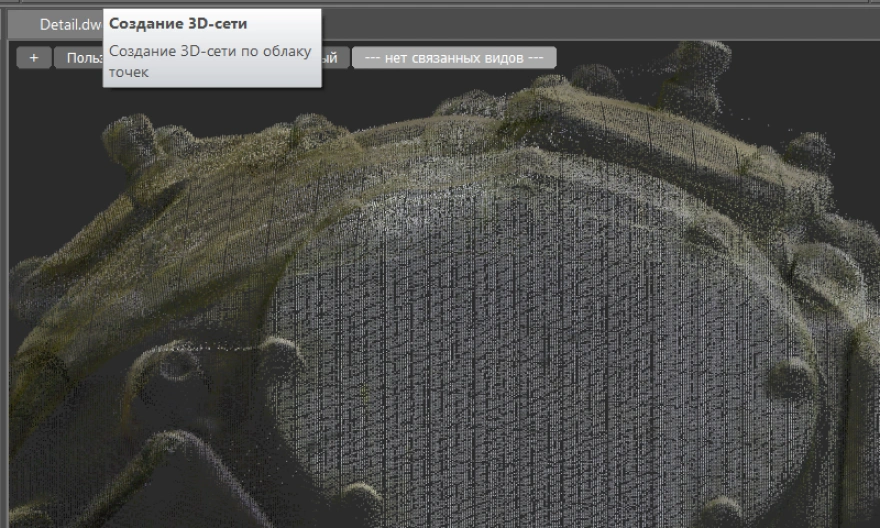

Создание 3D-сети

Команда выполняет 3D-триангуляцию облаков точек объемных объектов с построением сети. Может использоваться для триангуляции зданий и других наземных объектов

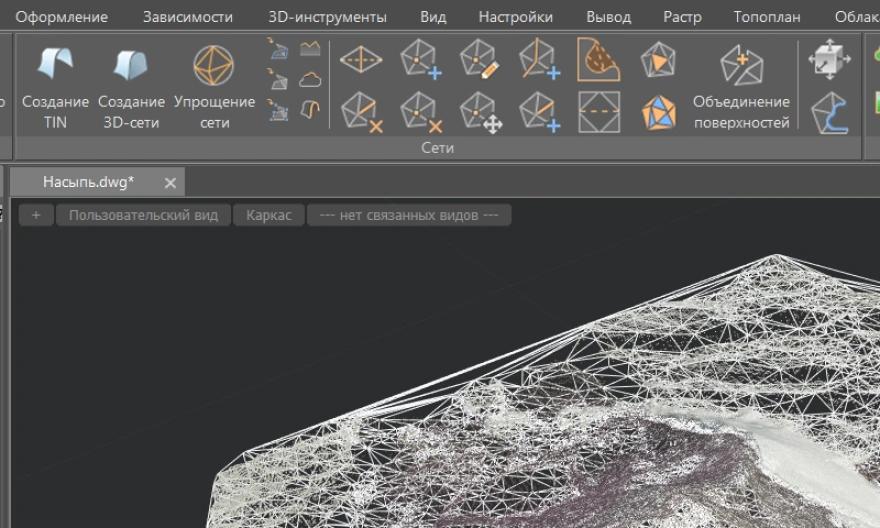

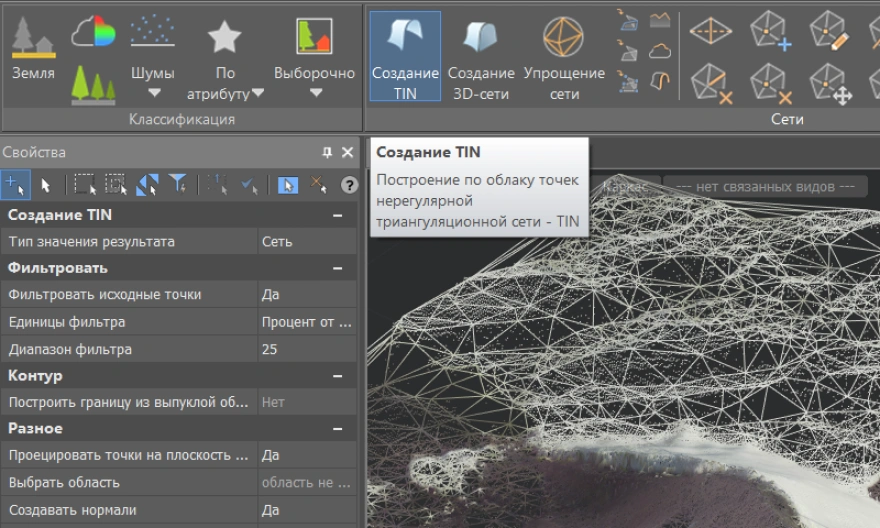

Создание TIN

Команда создания нерегулярной триангуляционной сети на основе облака точек. Построенная сеть представляет собой набор ребер, формирующих непересекающиеся треугольники

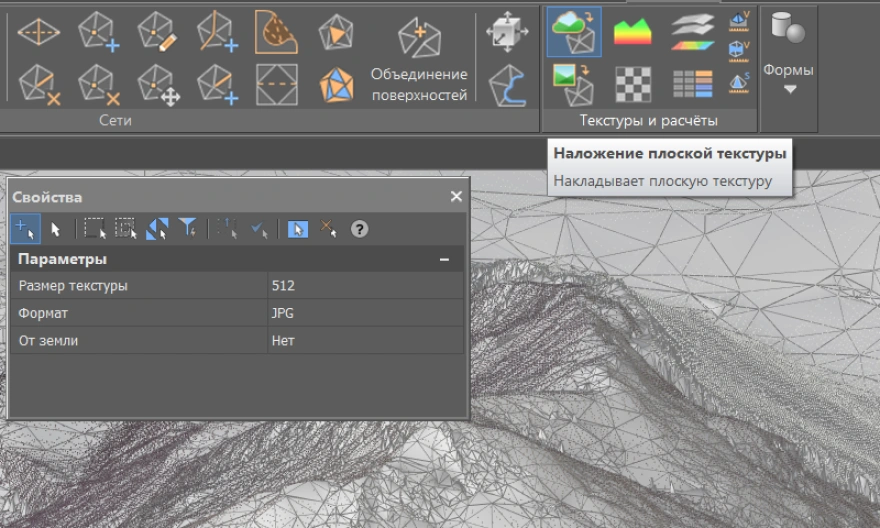

Наложение текстур

Набор команд, создающий текстурированные поверхности в соответствии с задачами и исходными данными. Существует возможность наложения плоской текстуры, текстуры из растрового изображения и текстурного атласа

Редактирование сетей

Богатый набор инструментов редактирования построенных сетей. Включает оконтуривание, разрезание, классификацию, упрощение, заполнение разрывов и обрезку сети

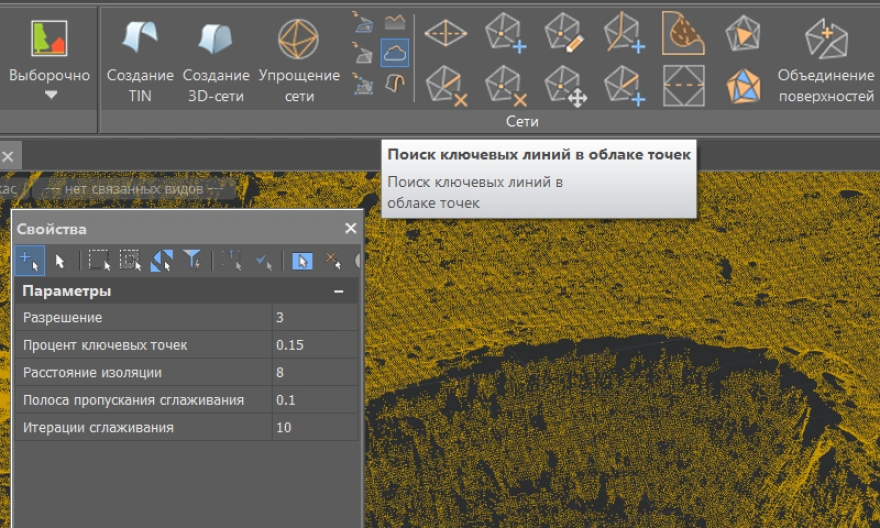

Поиск ключевых линий

Команда ищет ключевые линии, такие как тальвеги, бровки и т.п. Возможен поиск как по облаку точек, так и по поверхности

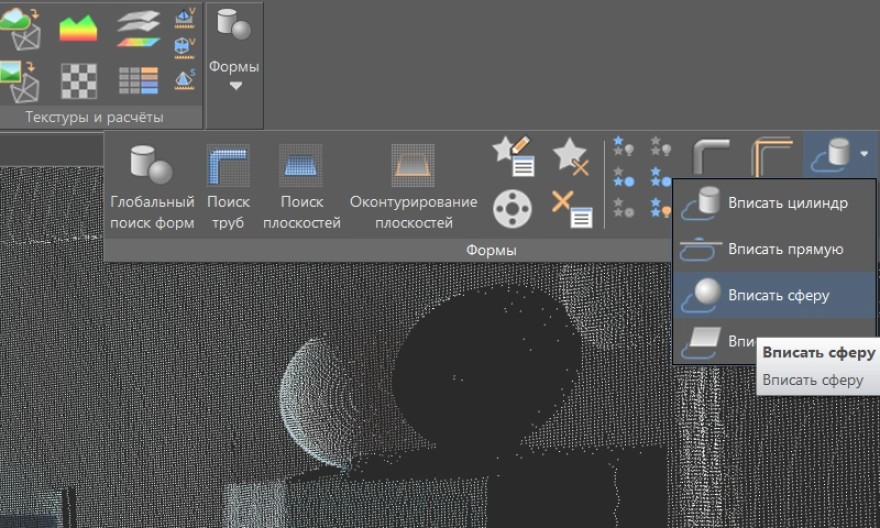

Вписывание элементарных форм

Набор команд, создающих объекты (прямая, плоскость, сфера, цилиндр), вписанные в облако точек или сечение

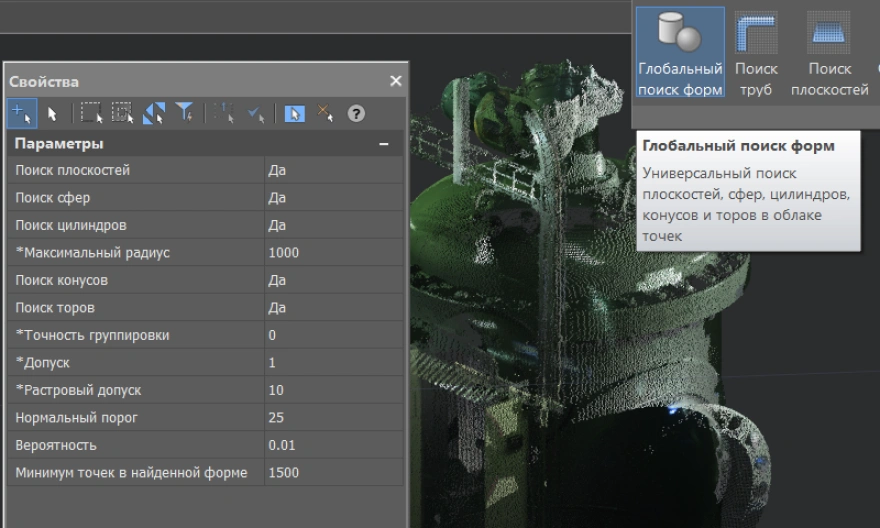

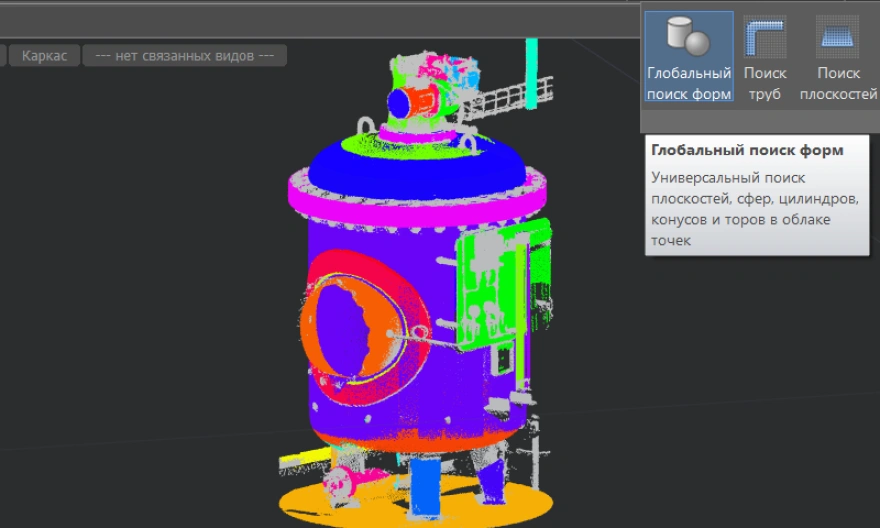

Глобальный поиск форм

Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек

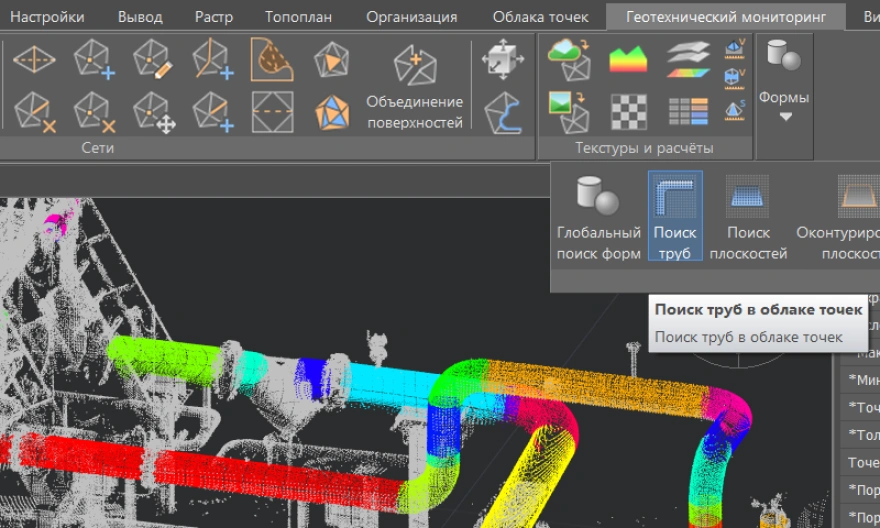

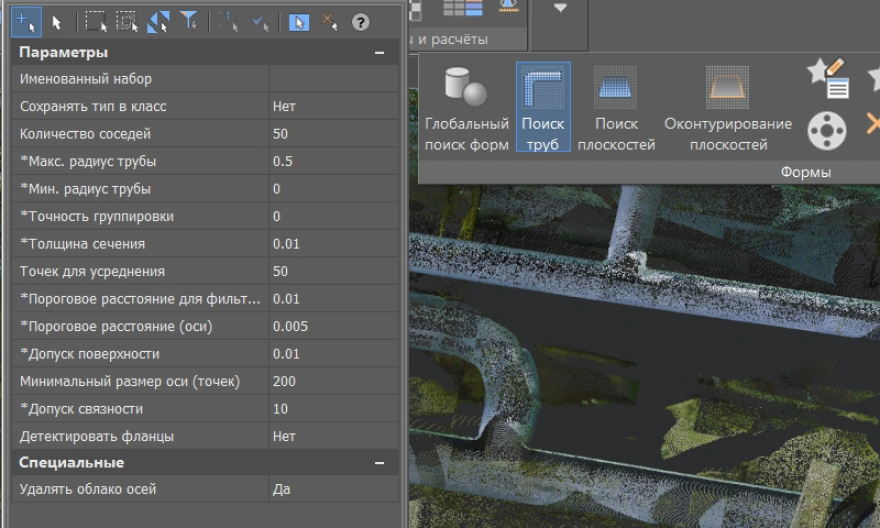

Поиск плоскостей и труб в облаке

Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров

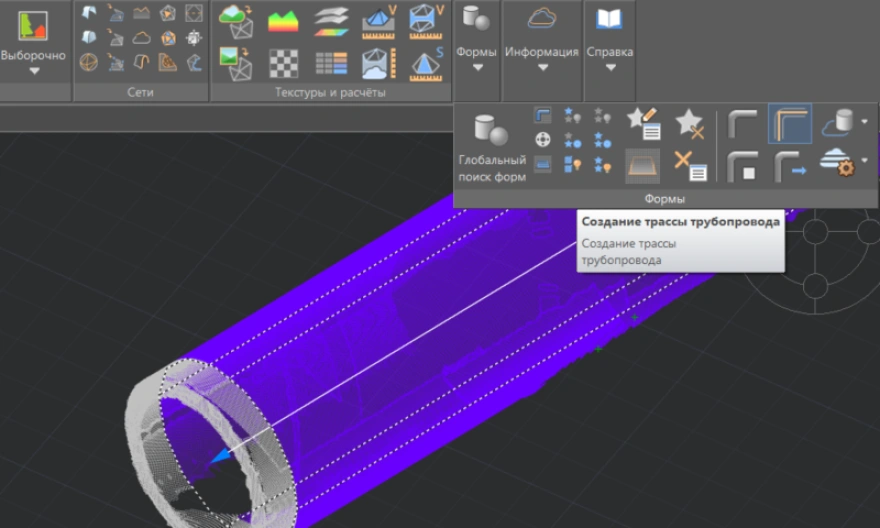

Создание трассы трубопровода

Визуализация и согласование осей сегментов трубопровода с построением единой трассы в виде 3D-полилинии. Автоматический расчет и определение поворотных точек

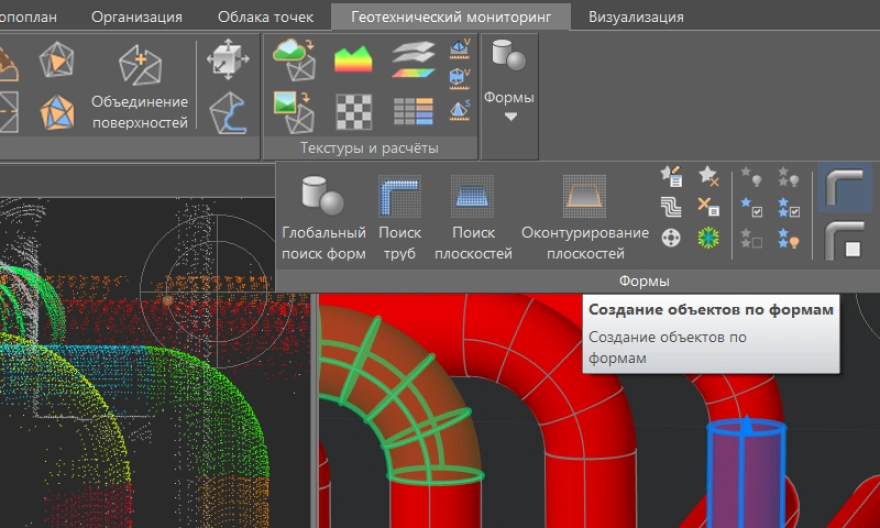

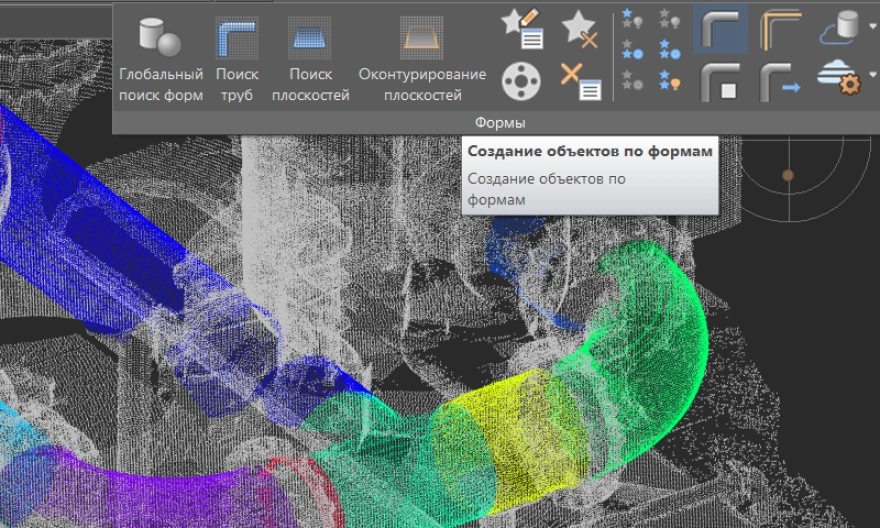

Создание объектов по формам

Команда создает трехмерные векторные объекты на основе распознанной геометрии в облаке точек

Расчет разности поверхностей

Команда, позволяющая рассчитывать и создавать поверхность разности двух других поверхностей

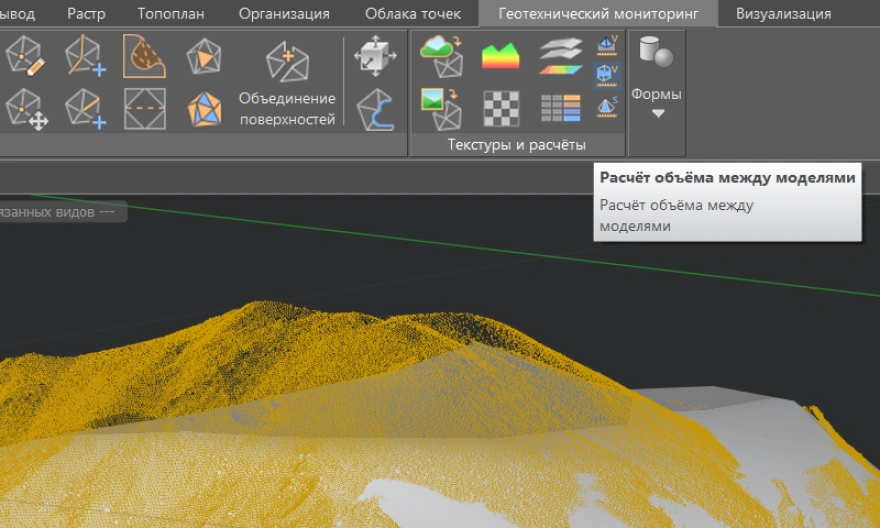

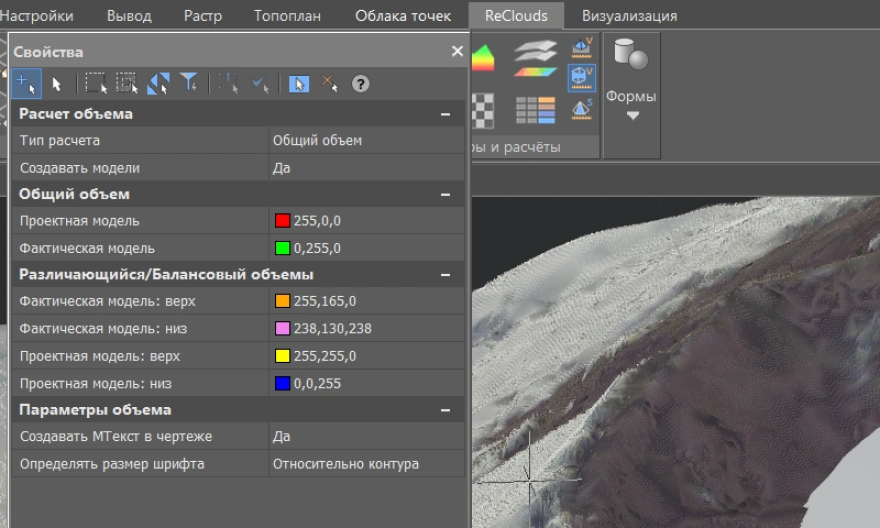

Расчет объема

Набор инструментов для расчета объемов между моделью и облаком точек, внутри контура или между моделями. Вычисляется общий, балансовый объем, а также рассчитываются величины снимаемого и насыпаемого объемов

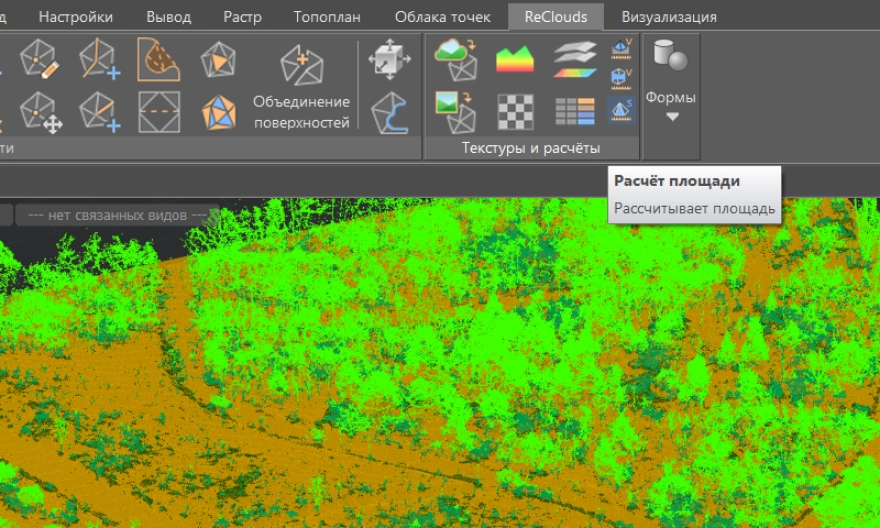

Расчет площади

Команда, предназначенная для определения площади участка поверхности. Рассчитываются как общая площадь, так и площади в проекциях на плоскости

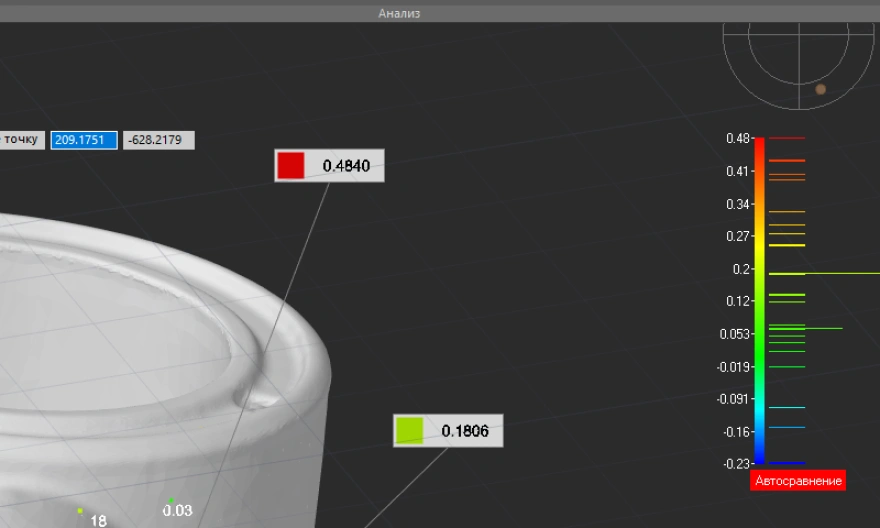

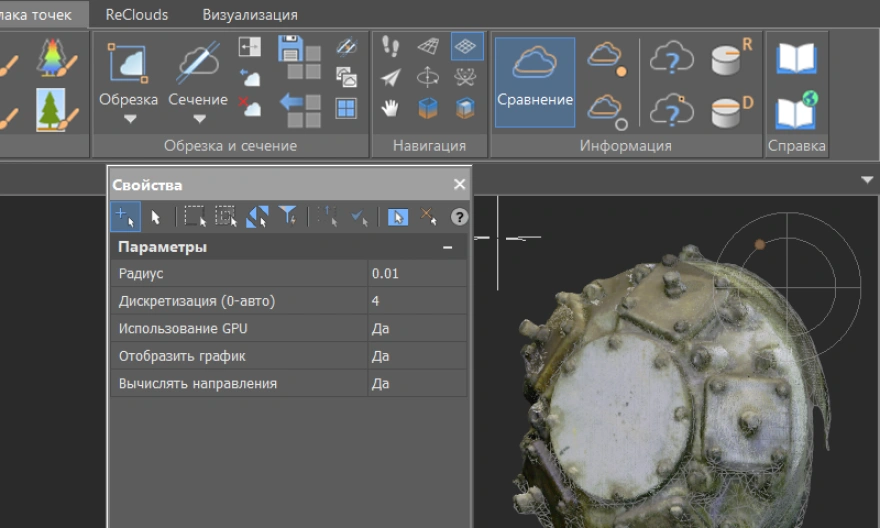

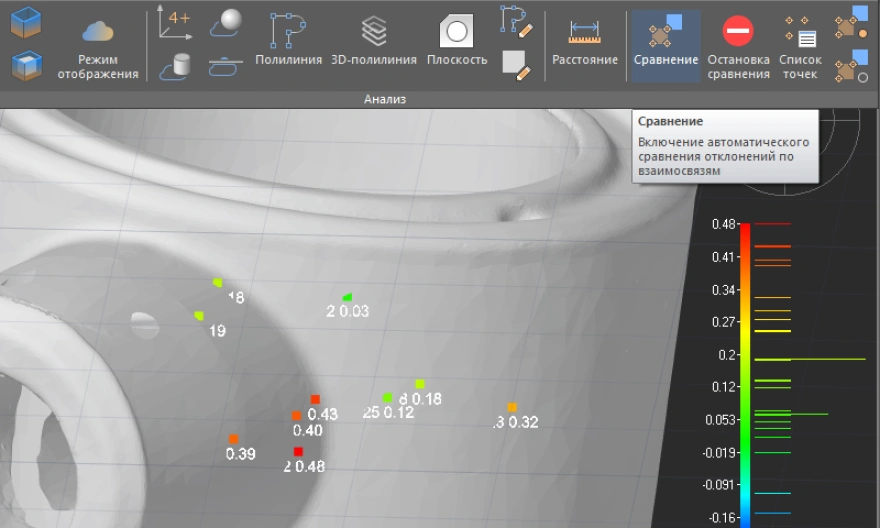

Сравнение облака точек

Инструмент, позволяющий оценить степень совпадения двух облаков точек между собой или облака точек с моделью

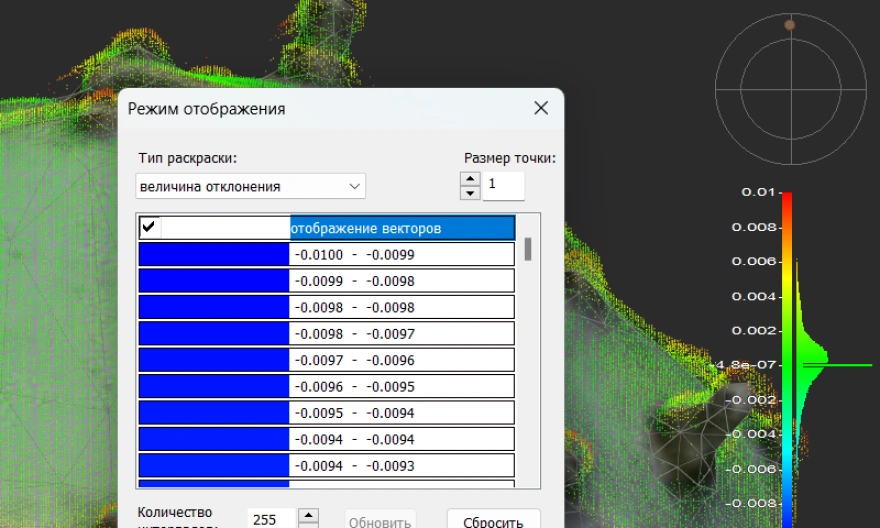

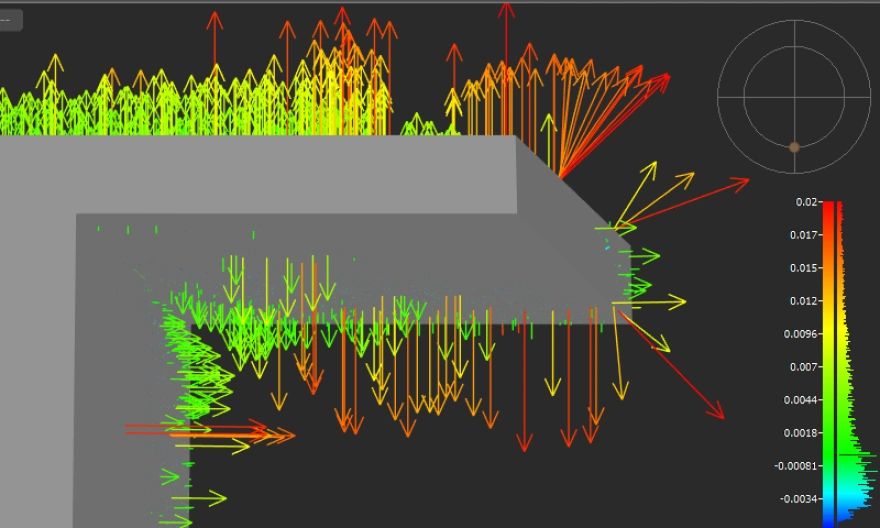

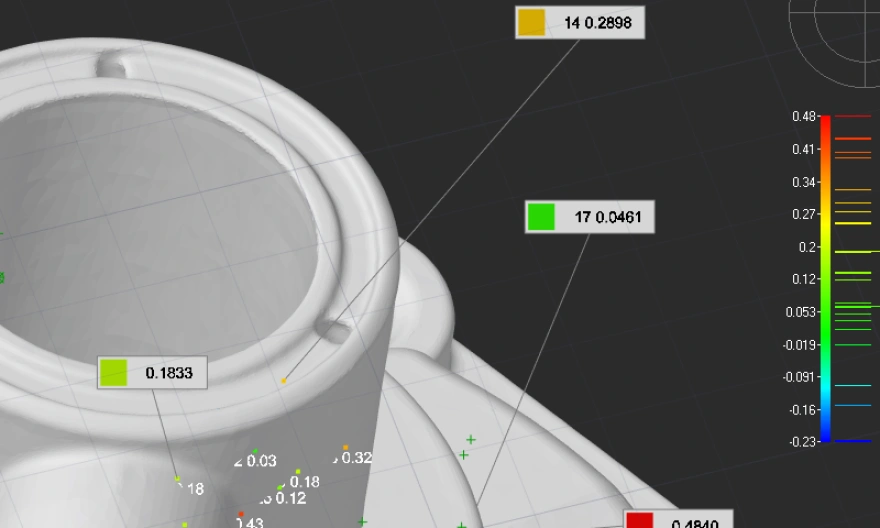

Отображение отклонений

Режим отображения результатов выполненного сравнения с возможностью настройки дополнительных параметров

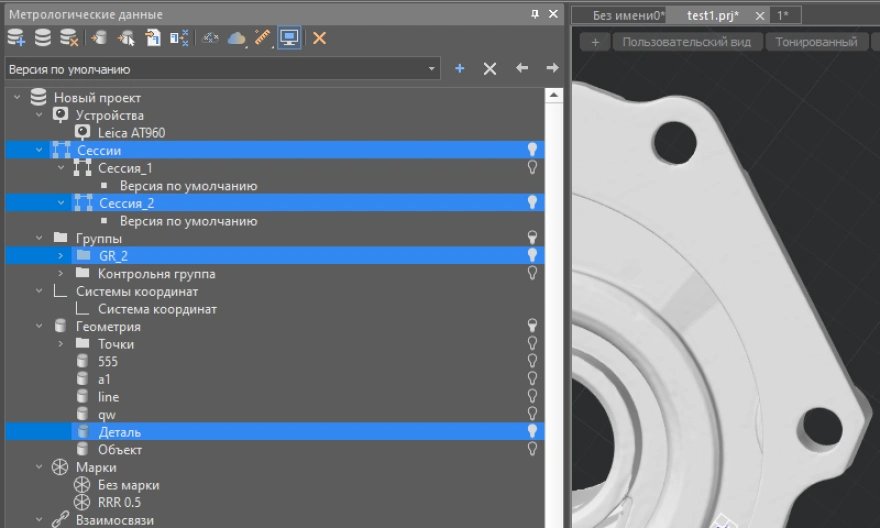

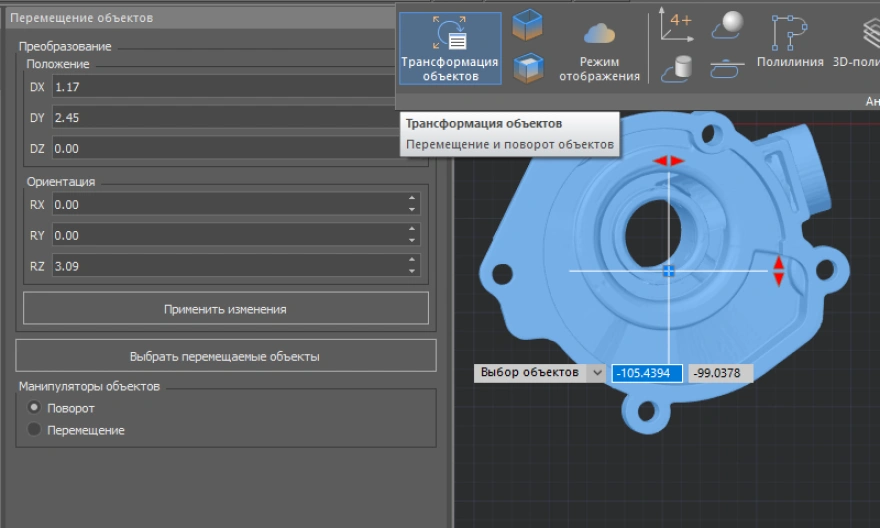

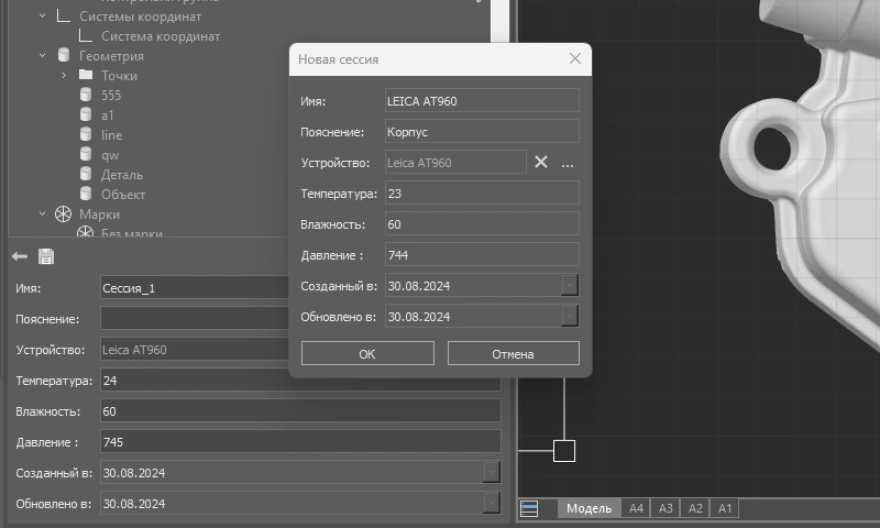

Возможности продукта nanoCAD Облака точек в конфигурации "Метрология"

Компонент nanoCAD Облака точек для автоматизации метрологического контроля в авиастроении, судостроении, автомобилестроении, сборке космических аппаратов, промышленном строительстве, металлургии.
